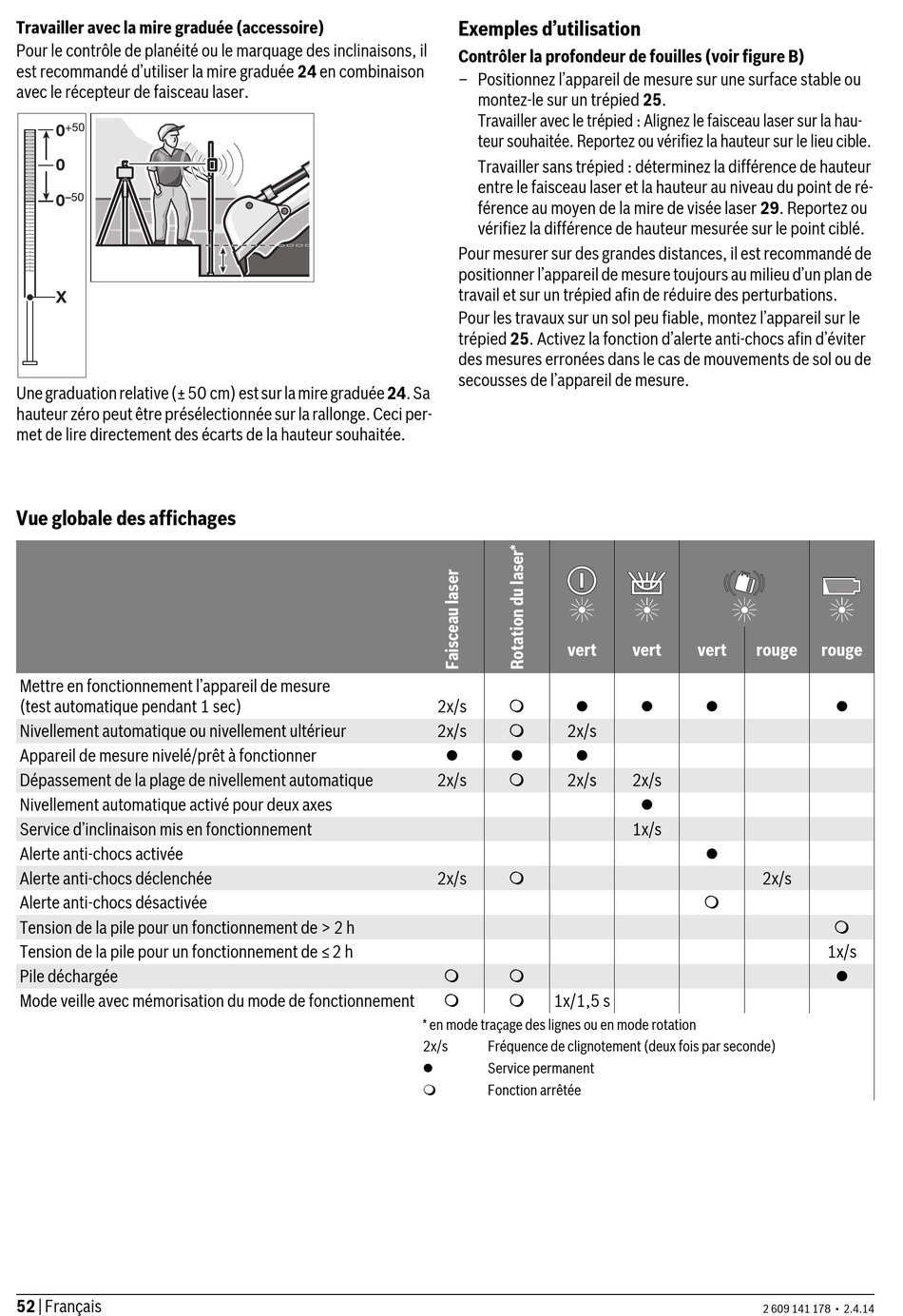

Travailler avec la mire graduée (accessoire)
Pour le contrôle de planéité ou le marquage des inclinaisons, il
est recommandé d'utiliser la mire graduée 24 en combinaison
avec le récepteur de faisceau laser.
Une graduation relative (±50 cm) est sur la mire graduée 24. Sa
hauteur zéro peut être présélectionnée sur la rallonge. Ceci per-
met de lire directement des écarts de la hauteur souhaitée.
Vue globale des affichages
Mettre en fonctionnement l'appareil de mesure
(test automatique pendant 1 sec)
Nivellement automatique ou nivellement ultérieur
Appareil de mesure nivelé/prêt à fonctionner
Dépassement de la plage de nivellement automatique
Nivellement automatique activé pour deux axes
Service d'inclinaison mis en fonctionnement
Alerte anti-chocs activée
Alerte anti-chocs déclenchée
Alerte anti-chocs désactivée
Tension de la pile pour un fonctionnement de > 2 h
Tension de la pile pour un fonctionnement de ≤2 h
Pile déchargée
Mode veille avec mémorisation du mode de fonctionnement
52 | Français

Exemples d'utilisation

Contrôler la profondeur de fouilles (voir figure B)
– Positionnez l'appareil de mesure sur une surface stable ou
montez-le sur un trépied 25.
Travailler avec le trépied : Alignez le faisceau laser sur la hau-
teur souhaitée. Reportez ou vérifiez la hauteur sur le lieu cible.
Travailler sans trépied : déterminez la différence de hauteur
entre le faisceau laser et la hauteur au niveau du point de ré-
férence au moyen de la mire de visée laser 29. Reportez ou
vérifiez la différence de hauteur mesurée sur le point ciblé.
Pour mesurer sur des grandes distances, il est recommandé de
positionner l'appareil de mesure toujours au milieu d'un plan de
travail et sur un trépied afin de réduire des perturbations.
Pour les travaux sur un sol peu fiable, montez l'appareil sur le
trépied 25. Activez la fonction d'alerte anti-chocs afin d'éviter
des mesures erronées dans le cas de mouvements de sol ou de
secousses de l'appareil de mesure.
vert
 
2x/s

2x/s 2x/s
  

2x/s 2x/s

2x/s
 
 
1x/1,5 s
* en mode traçage des lignes ou en mode rotation
2x/s Fréquence de clignotement (deux fois par seconde)

Service permanent

Fonction arrêtée
vert vert rouge
 
2x/s

1x/s

2x/s

2 609 141 178 • 2.4.14
rouge


1x/s

