Se, com o aviso contra choque accionado, a função não for reac-
cionada premindo novamente a tecla 8, o laser é desligado auto-
maticamente após 2 min e o instrumento de medição após 2 h.
– Para desligar a função de aviso contra choque é necessário
premir uma vez a tecla de aviso contra choque 8 ou se o aviso
contra choque tiver sido accionado (indicação de aviso con-
tra choque 7 pisca em vermelho), premir duas vezes. Quan-
do o aviso contra choque está desligado, apaga-se a indica-
ção de aviso contra choque 7.
– Para ligar o aviso contra choque, deverá premir a tecla de
aviso contra choque 8. A indicação de aviso contra choque 7
se ilumina em verde e, depois de 30 s é activado o aviso con-
tra choque.
Controlo de precisão do instrumento de medição
Influências sobre a precisão
A temperatura ambiente é o factor que tem a maior influência.
O raio laser pode especialmente ser desviado por diferenças de
temperatura que percorrem do chão para cima.
As divergências são relevantes a partir de uma distância de me-
dição de aprox. 20 m e podem, a 100 m, alcançar o dobro ou o
quádruplo da divergência existente a 20 m.
As camadas de temperatura próximas ao chão são maiores, o
instrumento de medição deveria sempre ser montado sobre um
tripé, a partir de uma distância de medição de 20 m. De prefe-
rência também deverá colocar o instrumento de medição no
centro da superfície de trabalho.
Controlar a exactidão do nivelamento
Além de influências externas, as influências específicas do apa-
relho (como p.ex. quedas ou golpes fortes) também podem le-
var a divergências. Portanto deverá controlar a precisão do ins-
trumento de medição antes de iniciar cada trabalho.
Para o controle é necessário uma distância de medição livre de
20 m, sobre uma superfície firme, entre duas paredes A e B. De-
ve ser realizada uma medição aproximada pelos dois eixos X e Y
(respectivamente positivo e negativo) (4 processos de medição
completos).

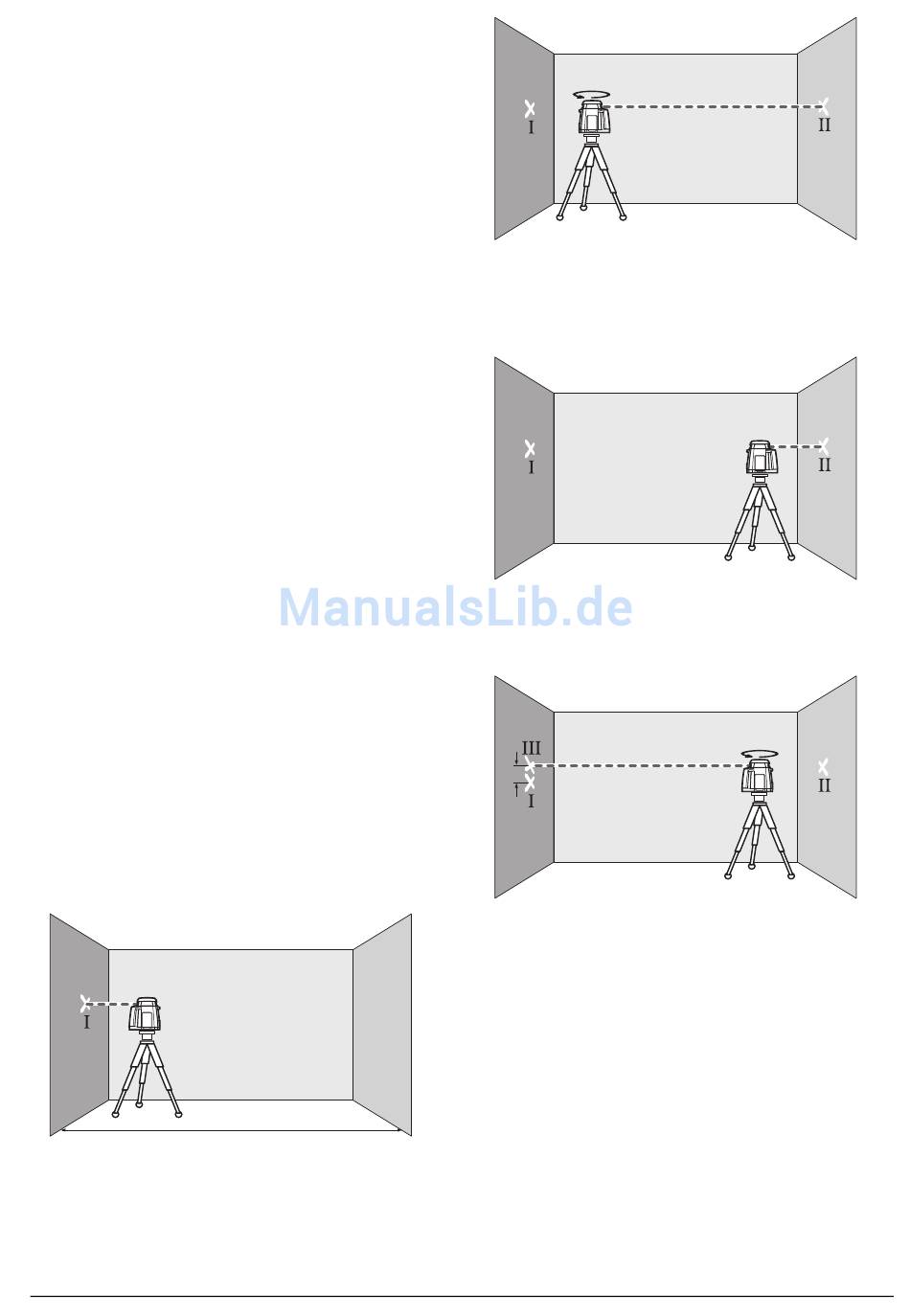

– Montar o instrumento de medição na posição horizontal,
próxima à parede A, sobre um tripé 25 (acessório) ou colo-
cá-lo sobre uma superfície firme e plana. Ligar o instrumento
de medição.
A
– Após terminar o nivelamento, deverá marcar o centro do raio
de laser na parede A (ponto I).
2 609 141 178 • 2.4.14
20 m
A
– Girar o instrumento de medição 180°, permitir que possa se
nivelar e marcar o centro do raio do laser na parede oposta B
(ponto II).
– Posicionar o instrumento de medição – sem girar – perto da
parede B, ligá-lo e aguardar o nivelamento.
A
– Alinhar a ferramenta de medição na altura (com o tripé ou se
necessário, colocando algo por baixo), de modo que o cen-
tro do raio laser atinja exactamente o ponto marcado ante-
riormente II na parede B.
A
d
– Girar o instrumento de medição 180°, sem modificar a altu-
ra. Aguardar o fim do nivelamento e marcar o centro do raio
B
laser na parede A (Ponto III). Observe que o ponto III esteja
o mais vertical possível acima ou abaixo do ponto I.
A diferença d entre os dois pontos marcados I e III sobre a pa-
rede A, é a divergência real do instrumento de medição para o
eixo medido.
– Repetir o processo de medição para os outros três eixos. Gi-
rar o instrumento de medição por respectivamente 90° an-
tes de cada processo de medição.
No trajecto de medição de 2 x 20 m = 40 m o desvio máximo
permitido é de:
40 m x ±0,08 mm/m = ±3,2 mm.
Por isso, a diferença d entre os pontos I e III só pode ser no má-
ximo de 6,4 mm em cada um dos quatro processos de medição
individuais.
180°
180°
B
B
B
