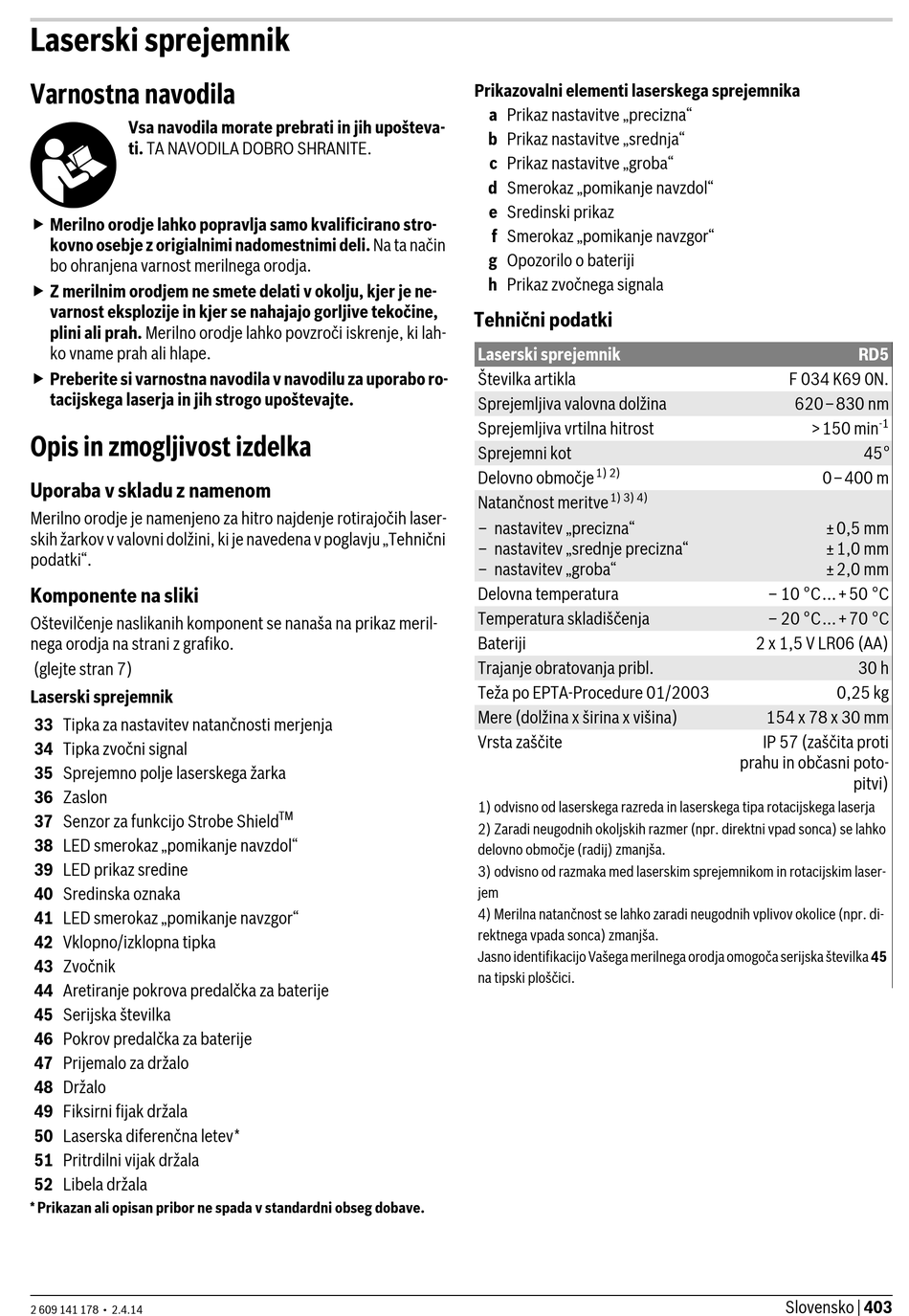

Laserski sprejemnik
Varnostna navodila
Vsa navodila morate prebrati in jih upošteva-
ti. TA NAVODILA DOBRO SHRANITE.
Merilno orodje lahko popravlja samo kvalificirano stro-
kovno osebje z origialnimi nadomestnimi deli. Na ta način
bo ohranjena varnost merilnega orodja.
Z merilnim orodjem ne smete delati v okolju, kjer je ne-
varnost eksplozije in kjer se nahajajo gorljive tekočine,
plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lah-
ko vname prah ali hlape.
Preberite si varnostna navodila v navodilu za uporabo ro-
tacijskega laserja in jih strogo upoštevajte.
Opis in zmogljivost izdelka
Uporaba v skladu z namenom
Merilno orodje je namenjeno za hitro najdenje rotirajočih laser-
skih žarkov v valovni dolžini, ki je navedena v poglavju „Tehnični
podatki".
Komponente na sliki
Oštevilčenje naslikanih komponent se nanaša na prikaz meril-
nega orodja na strani z grafiko.
(glejte stran 7)
Laserski sprejemnik
33 Tipka za nastavitev natančnosti merjenja
34 Tipka zvočni signal
35 Sprejemno polje laserskega žarka
36 Zaslon
37 Senzor za funkcijo Strobe Shield
38 LED smerokaz „pomikanje navzdol"
39 LED prikaz sredine
40 Sredinska oznaka
41 LED smerokaz „pomikanje navzgor"
42 Vklopno/izklopna tipka
43 Zvočnik
44 Aretiranje pokrova predalčka za baterije
45 Serijska številka
46 Pokrov predalčka za baterije
47 Prijemalo za držalo
48 Držalo
49 Fiksirni fijak držala
50 Laserska diferenčna letev*
51 Pritrdilni vijak držala
52 Libela držala
* Prikazan ali opisan pribor ne spada v standardni obseg dobave.
2 609 141 178 • 2.4.14
TM
Prikazovalni elementi laserskega sprejemnika
a Prikaz nastavitve „precizna"
b Prikaz nastavitve „srednja"
c Prikaz nastavitve „groba"
d Smerokaz „pomikanje navzdol"
e Sredinski prikaz
f Smerokaz „pomikanje navzgor"
g Opozorilo o bateriji
h Prikaz zvočnega signala
Tehnični podatki
Laserski sprejemnik
Številka artikla
Sprejemljiva valovna dolžina
Sprejemljiva vrtilna hitrost
Sprejemni kot
1) 2)
Delovno območje
1) 3) 4)
Natančnost meritve
– nastavitev „precizna"
– nastavitev „srednje precizna"
– nastavitev „groba"
Delovna temperatura
Temperatura skladiščenja
Bateriji
Trajanje obratovanja pribl.
Teža po EPTA-Procedure 01/2003
Mere (dolžina x širina x višina)
Vrsta zaščite
1) odvisno od laserskega razreda in laserskega tipa rotacijskega laserja
2) Zaradi neugodnih okoljskih razmer (npr. direktni vpad sonca) se lahko
delovno območje (radij) zmanjša.
3) odvisno od razmaka med laserskim sprejemnikom in rotacijskim laser-
jem
4) Merilna natančnost se lahko zaradi neugodnih vplivov okolice (npr. di-
rektnega vpada sonca) zmanjša.
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 45
na tipski ploščici.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (zaščita proti
prahu in občasni poto-
pitvi)
Slovensko | 403
