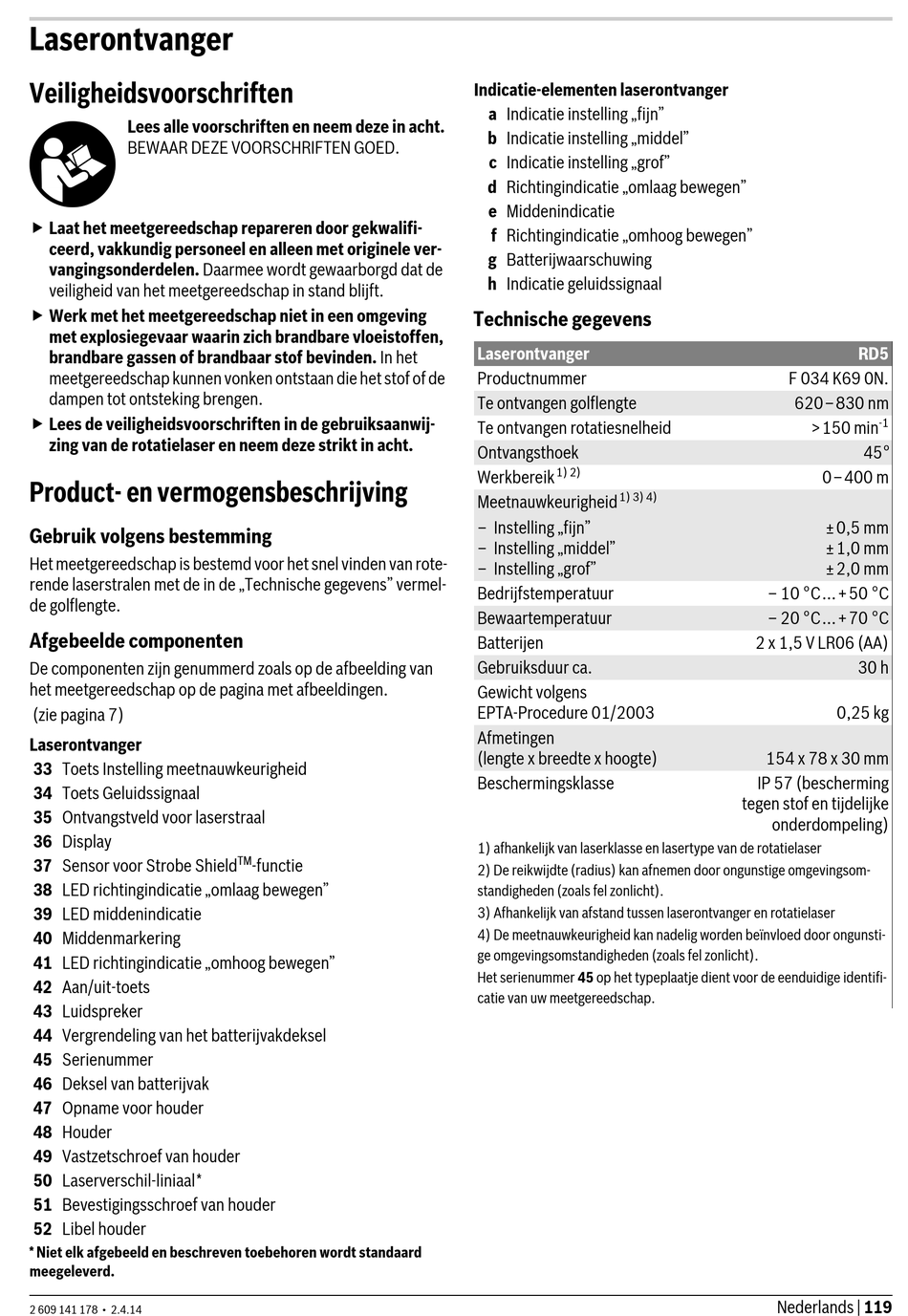

Bosch RL25H Originalbetriebsanleitung Seite 119

Laserontvanger
Veiligheidsvoorschriften
Lees alle voorschriften en neem deze in acht.
BEWAAR DEZE VOORSCHRIFTEN GOED.
 Laat het meetgereedschap repareren door gekwalifi-
ceerd, vakkundig personeel en alleen met originele ver-
vangingsonderdelen. Daarmee wordt gewaarborgd dat de
veiligheid van het meetgereedschap in stand blijft.
 Werk met het meetgereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare vloeistoffen,
brandbare gassen of brandbaar stof bevinden. In het
meetgereedschap kunnen vonken ontstaan die het stof of de
dampen tot ontsteking brengen.
 Lees de veiligheidsvoorschriften in de gebruiksaanwij-
zing van de rotatielaser en neem deze strikt in acht.
Product- en vermogensbeschrijving
Gebruik volgens bestemming
Het meetgereedschap is bestemd voor het snel vinden van rote-
rende laserstralen met de in de „Technische gegevens" vermel-
de golflengte.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het meetgereedschap op de pagina met afbeeldingen.
(zie pagina 7)
Laserontvanger
33 Toets Instelling meetnauwkeurigheid
34 Toets Geluidssignaal
35 Ontvangstveld voor laserstraal
36 Display
37 Sensor voor Strobe Shield
38 LED richtingindicatie „omlaag bewegen"
39 LED middenindicatie
40 Middenmarkering
41 LED richtingindicatie „omhoog bewegen"
42 Aan/uit-toets
43 Luidspreker
44 Vergrendeling van het batterijvakdeksel
45 Serienummer
46 Deksel van batterijvak
47 Opname voor houder
48 Houder
49 Vastzetschroef van houder
50 Laserverschil-liniaal*
51 Bevestigingsschroef van houder
52 Libel houder
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd.
2 609 141 178 • 2.4.14
TM
-functie
Indicatie-elementen laserontvanger
a Indicatie instelling „fijn"
b Indicatie instelling „middel"
c Indicatie instelling „grof"
d Richtingindicatie „omlaag bewegen"
e Middenindicatie
f Richtingindicatie „omhoog bewegen"
g Batterijwaarschuwing
h Indicatie geluidssignaal
Technische gegevens
Laserontvanger
Productnummer
Te ontvangen golflengte
Te ontvangen rotatiesnelheid
Ontvangsthoek
1) 2)
Werkbereik
1) 3) 4)
Meetnauwkeurigheid
– Instelling „fijn"
– Instelling „middel"
– Instelling „grof"
Bedrijfstemperatuur
Bewaartemperatuur
Batterijen
Gebruiksduur ca.
Gewicht volgens
EPTA-Procedure 01/2003
Afmetingen
(lengte x breedte x hoogte)
Beschermingsklasse
1) afhankelijk van laserklasse en lasertype van de rotatielaser
2) De reikwijdte (radius) kan afnemen door ongunstige omgevingsom-
standigheden (zoals fel zonlicht).
3) Afhankelijk van afstand tussen laserontvanger en rotatielaser
4) De meetnauwkeurigheid kan nadelig worden beïnvloed door ongunsti-
ge omgevingsomstandigheden (zoals fel zonlicht).
Het serienummer 45 op het typeplaatje dient voor de eenduidige identifi-
catie van uw meetgereedschap.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (bescherming
tegen stof en tijdelijke
onderdompeling)
Nederlands | 119
