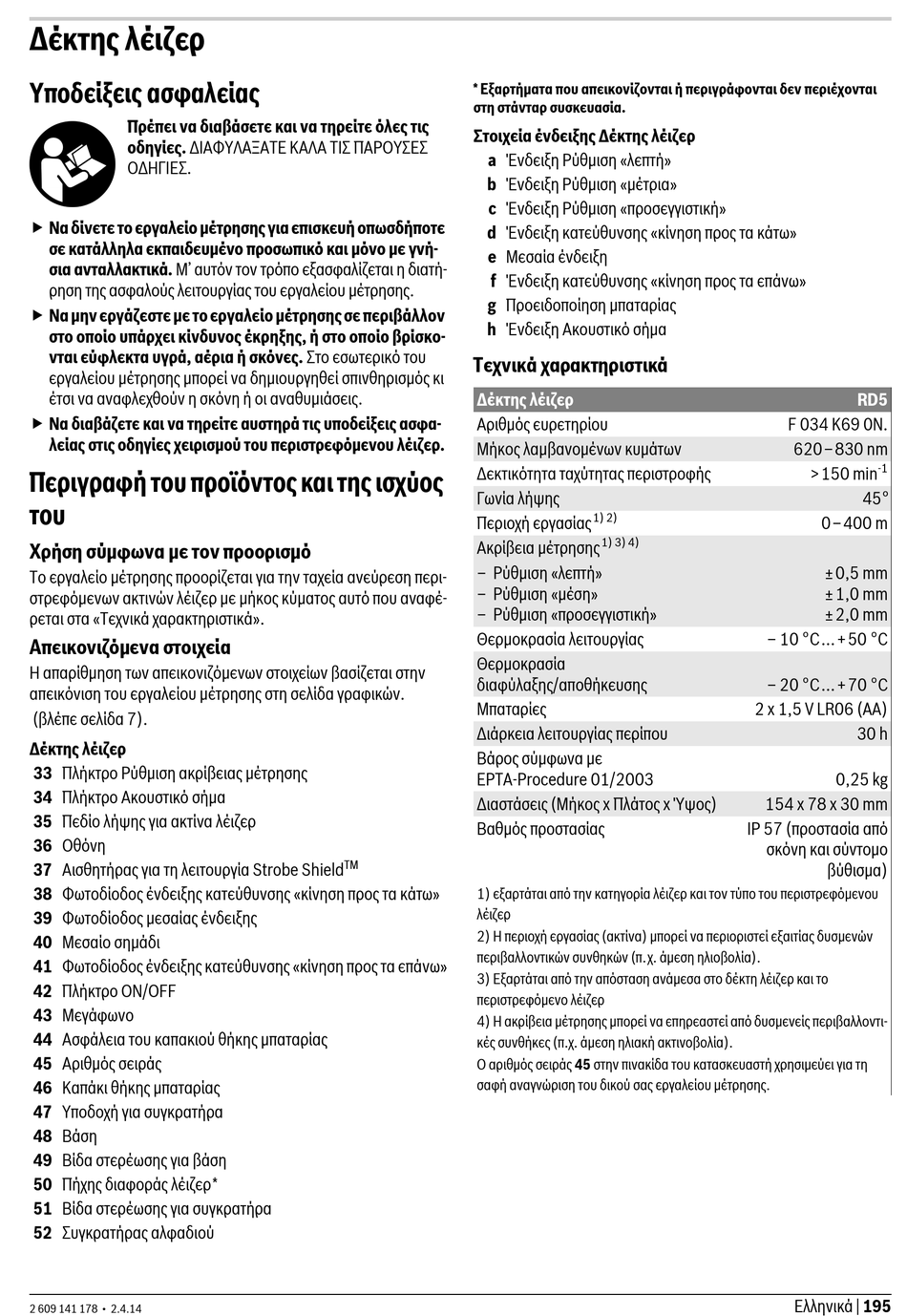

Bosch RL25H Originalbetriebsanleitung Seite 195

Δέκτης λέιζερ
Υποδείξεις ασφαλείας
Πρέπει να διαβάσετε και να τηρείτε όλες τις
οδηγίες. ΔΙΑΦΥΛΑΞΑΤΕ ΚΑΛΑ ΤΙΣ ΠΑΡΟΥΣΕΣ
ΟΔΗΓΙΕΣ.
 Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε
σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνή-
σια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατή-
ρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
 Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον
στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκο-
νται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του
εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι
έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.
 Να διαβάζετε και να τηρείτε αυστηρά τις υποδείξεις ασφα-
λείας στις οδηγίες χειρισμού του περιστρεφόμενου λέιζερ.
Περιγραφή του προϊόντος και της ισχύος
του
Χρήση σύμφωνα με τον προορισμό
Το εργαλείο μέτρησης προορίζεται για την ταχεία ανεύρεση περι-
στρεφόμενων ακτινών λέιζερ με μήκος κύματος αυτό που αναφέ-
ρεται στα «Τεχνικά χαρακτηριστικά».
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην
απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.
(βλέπε σελίδα 7).
Δέκτης λέιζερ
33 Πλήκτρο Ρύθμιση ακρίβειας μέτρησης
34 Πλήκτρο Ακουστικό σήμα
35 Πεδίο λήψης για ακτίνα λέιζερ
36 Οθόνη
37 Αισθητήρας για τη λειτουργία Strobe Shield
38 Φωτοδίοδος ένδειξης κατεύθυνσης «κίνηση προς τα κάτω»
39 Φωτοδίοδος μεσαίας ένδειξης
40 Μεσαίο σημάδι
41 Φωτοδίοδος ένδειξης κατεύθυνσης «κίνηση προς τα επάνω»
42 Πλήκτρο ON/OFF
43 Μεγάφωνο
44 Ασφάλεια του καπακιού θήκης μπαταρίας
45 Αριθμός σειράς
46 Καπάκι θήκης μπαταρίας
47 Υποδοχή για συγκρατήρα
48 Βάση
49 Βίδα στερέωσης για βάση
50 Πήχης διαφοράς λέιζερ*
51 Βίδα στερέωσης για συγκρατήρα
52 Συγκρατήρας αλφαδιού
2 609 141 178 • 2.4.14
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται
στη στάνταρ συσκευασία.
Στοιχεία ένδειξης Δέκτης λέιζερ
a Ένδειξη Ρύθμιση «λεπτή»
b Ένδειξη Ρύθμιση «μέτρια»
c Ένδειξη Ρύθμιση «προσεγγιστική»
d Ένδειξη κατεύθυνσης «κίνηση προς τα κάτω»
e Μεσαία ένδειξη
f Ένδειξη κατεύθυνσης «κίνηση προς τα επάνω»
g Προειδοποίηση μπαταρίας
h Ένδειξη Ακουστικό σήμα
Τεχνικά χαρακτηριστικά
Δέκτης λέιζερ
Αριθμός ευρετηρίου
Μήκος λαμβανομένων κυμάτων
Δεκτικότητα ταχύτητας περιστροφής
Γωνία λήψης
Περιοχή εργασίας
Ακρίβεια μέτρησης
– Ρύθμιση «λεπτή»
– Ρύθμιση «μέση»
– Ρύθμιση «προσεγγιστική»
Θερμοκρασία λειτουργίας
Θερμοκρασία
διαφύλαξης/αποθήκευσης
Μπαταρίες
Διάρκεια λειτουργίας περίπου
Βάρος σύμφωνα με
EPTA-Procedure 01/2003
Διαστάσεις (Μήκος x Πλάτος x Ύψος)
Βαθμός προστασίας
TM
1) εξαρτάται από την κατηγορία λέιζερ και τον τύπο του περιστρεφόμενου
λέιζερ
2) Η περιοχή εργασίας (ακτίνα) μπορεί να περιοριστεί εξαιτίας δυσμενών
περιβαλλοντικών συνθηκών (π.χ. άμεση ηλιοβολία).
3) Εξαρτάται από την απόσταση ανάμεσα στο δέκτη λέιζερ και το
περιστρεφόμενο λέιζερ
4) Η ακρίβεια μέτρησης μπορεί να επηρεαστεί από δυσμενείς περιβαλλοντι-
κές συνθήκες (π.χ. άμεση ηλιακή ακτινοβολία).
Ο αριθμός σειράς 45 στην πινακίδα του κατασκευαστή χρησιμεύει για τη
σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.
1) 2)
1) 3) 4)
2 x 1,5 V LR06 (AA)
IP 57 (προστασία από
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
30 h
0,25 kg
154 x 78 x 30 mm
σκόνη και σύντομο
βύθισμα)
