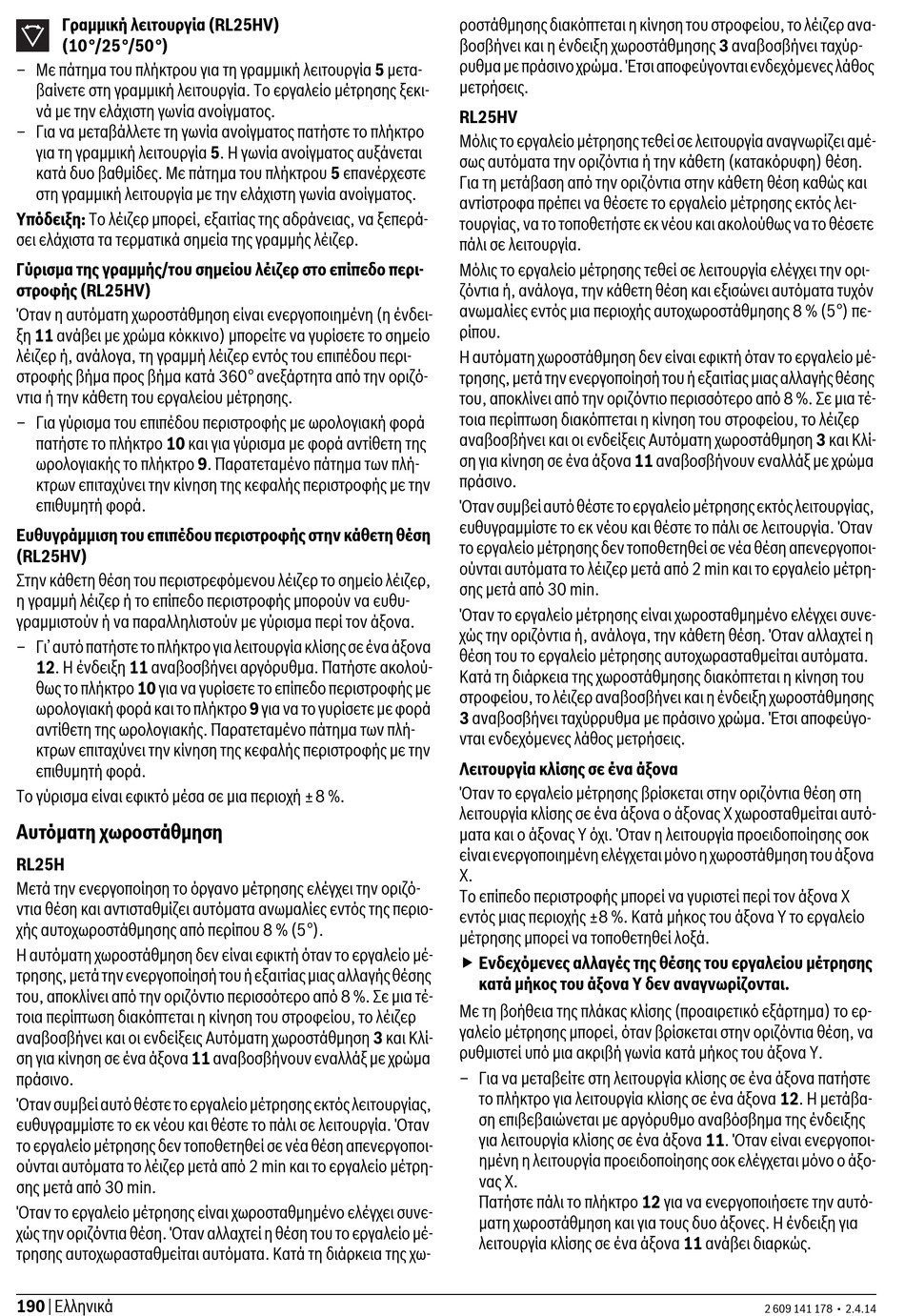

Γραμμική λειτουργία (RL25HV)
(10°/25°/50°)
– Με πάτημα του πλήκτρου για τη γραμμική λειτουργία 5 μετα-
βαίνετε στη γραμμική λειτουργία. Το εργαλείο μέτρησης ξεκι-
νά με την ελάχιστη γωνία ανοίγματος.
– Για να μεταβάλλετε τη γωνία ανοίγματος πατήστε το πλήκτρο
για τη γραμμική λειτουργία 5. Η γωνία ανοίγματος αυξάνεται
κατά δυο βαθμίδες. Με πάτημα του πλήκτρου 5 επανέρχεστε
στη γραμμική λειτουργία με την ελάχιστη γωνία ανοίγματος.
Υπόδειξη: Το λέιζερ μπορεί, εξαιτίας της αδράνειας, να ξεπερά-
σει ελάχιστα τα τερματικά σημεία της γραμμής λέιζερ.
Γύρισμα της γραμμής/του σημείου λέιζερ στο επίπεδο περι-
στροφής (RL25HV)
Όταν η αυτόματη χωροστάθμηση είναι ενεργοποιημένη (η ένδει-
ξη 11 ανάβει με χρώμα κόκκινο) μπορείτε να γυρίσετε το σημείο
λέιζερ ή, ανάλογα, τη γραμμή λέιζερ εντός του επιπέδου περι-
στροφής βήμα προς βήμα κατά 360° ανεξάρτητα από την οριζό-
ντια ή την κάθετη του εργαλείου μέτρησης.
– Για γύρισμα του επιπέδου περιστροφής με ωρολογιακή φορά
πατήστε το πλήκτρο 10 και για γύρισμα με φορά αντίθετη της
ωρολογιακής το πλήκτρο 9. Παρατεταμένο πάτημα των πλή-
κτρων επιταχύνει την κίνηση της κεφαλής περιστροφής με την
επιθυμητή φορά.
Ευθυγράμμιση του επιπέδου περιστροφής στην κάθετη θέση
(RL25HV)
Στην κάθετη θέση του περιστρεφόμενου λέιζερ το σημείο λέιζερ,
η γραμμή λέιζερ ή το επίπεδο περιστροφής μπορούν να ευθυ-
γραμμιστούν ή να παραλληλιστούν με γύρισμα περί τον άξονα.
– Γι' αυτό πατήστε το πλήκτρο για λειτουργία κλίσης σε ένα άξονα
12. Η ένδειξη 11 αναβοσβήνει αργόρυθμα. Πατήστε ακολού-
θως το πλήκτρο 10 για να γυρίσετε το επίπεδο περιστροφής με
ωρολογιακή φορά και το πλήκτρο 9 για να το γυρίσετε με φορά
αντίθετη της ωρολογιακής. Παρατεταμένο πάτημα των πλή-
κτρων επιταχύνει την κίνηση της κεφαλής περιστροφής με την
επιθυμητή φορά.
Το γύρισμα είναι εφικτό μέσα σε μια περιοχή ±8 %.
Αυτόματη χωροστάθμηση
RL25H
Μετά την ενεργοποίηση το όργανο μέτρησης ελέγχει την οριζό-
ντια θέση και αντισταθμίζει αυτόματα ανωμαλίες εντός της περιο-
χής αυτοχωροστάθμησης από περίπου 8 % (5°).
Η αυτόματη χωροστάθμηση δεν είναι εφικτή όταν το εργαλείο μέ-
τρησης, μετά την ενεργοποίησή του ή εξαιτίας μιας αλλαγής θέσης
του, αποκλίνει από την οριζόντιο περισσότερο από 8 %. Σε μια τέ-
τοια περίπτωση διακόπτεται η κίνηση του στροφείου, το λέιζερ
αναβοσβήνει και οι ενδείξεις Αυτόματη χωροστάθμηση 3 και Κλί-
ση για κίνηση σε ένα άξονα 11 αναβοσβήνουν εναλλάξ με χρώμα
πράσινο.
Όταν συμβεί αυτό θέστε το εργαλείο μέτρησης εκτός λειτουργίας,
ευθυγραμμίστε το εκ νέου και θέστε το πάλι σε λειτουργία. Όταν
το εργαλείο μέτρησης δεν τοποθετηθεί σε νέα θέση απενεργοποι-
ούνται αυτόματα το λέιζερ μετά από 2 min και το εργαλείο μέτρη-
σης μετά από 30 min.
Όταν το εργαλείο μέτρησης είναι χωροσταθμημένο ελέγχει συνε-
χώς την οριζόντια θέση. Όταν αλλαχτεί η θέση του το εργαλείο μέ-
τρησης αυτοχωρασταθμείται αυτόματα. Κατά τη διάρκεια της χω-
190 | Eλληνικά
ροστάθμησης διακόπτεται η κίνηση του στροφείου, το λέιζερ ανα-
βοσβήνει και η ένδειξη χωροστάθμησης 3 αναβοσβήνει ταχύρ-
ρυθμα με πράσινο χρώμα. Έτσι αποφεύγονται ενδεχόμενες λάθος
μετρήσεις.
RL25HV
Μόλις το εργαλείο μέτρησης τεθεί σε λειτουργία αναγνωρίζει αμέ-
σως αυτόματα την οριζόντια ή την κάθετη (κατακόρυφη) θέση.
Για τη μετάβαση από την οριζόντια στην κάθετη θέση καθώς και
αντίστροφα πρέπει να θέσετε το εργαλείο μέτρησης εκτός λει-
τουργίας, να το τοποθετήστε εκ νέου και ακολούθως να το θέσετε
πάλι σε λειτουργία.
Μόλις το εργαλείο μέτρησης τεθεί σε λειτουργία ελέγχει την ορι-
ζόντια ή, ανάλογα, την κάθετη θέση και εξισώνει αυτόματα τυχόν
ανωμαλίες εντός μια περιοχής αυτοχωροστάθμησης 8 % (5°) πε-
ρίπου.
Η αυτόματη χωροστάθμηση δεν είναι εφικτή όταν το εργαλείο μέ-
τρησης, μετά την ενεργοποίησή του ή εξαιτίας μιας αλλαγής θέσης
του, αποκλίνει από την οριζόντιο περισσότερο από 8 %. Σε μια τέ-
τοια περίπτωση διακόπτεται η κίνηση του στροφείου, το λέιζερ
αναβοσβήνει και οι ενδείξεις Αυτόματη χωροστάθμηση 3 και Κλί-
ση για κίνηση σε ένα άξονα 11 αναβοσβήνουν εναλλάξ με χρώμα
πράσινο.
Όταν συμβεί αυτό θέστε το εργαλείο μέτρησης εκτός λειτουργίας,
ευθυγραμμίστε το εκ νέου και θέστε το πάλι σε λειτουργία. Όταν
το εργαλείο μέτρησης δεν τοποθετηθεί σε νέα θέση απενεργοποι-
ούνται αυτόματα το λέιζερ μετά από 2 min και το εργαλείο μέτρη-
σης μετά από 30 min.
Όταν το εργαλείο μέτρησης είναι χωροσταθμημένο ελέγχει συνε-
χώς την οριζόντια ή, ανάλογα, την κάθετη θέση. Όταν αλλαχτεί η
θέση του το εργαλείο μέτρησης αυτοχωρασταθμείται αυτόματα.
Κατά τη διάρκεια της χωροστάθμησης διακόπτεται η κίνηση του
στροφείου, το λέιζερ αναβοσβήνει και η ένδειξη χωροστάθμησης
3 αναβοσβήνει ταχύρρυθμα με πράσινο χρώμα. Έτσι αποφεύγο-
νται ενδεχόμενες λάθος μετρήσεις.
Λειτουργία κλίσης σε ένα άξονα
Όταν το εργαλείο μέτρησης βρίσκεται στην οριζόντια θέση στη
λειτουργία κλίσης σε ένα άξονα ο άξονας Χ χωροσταθμείται αυτό-
ματα και ο άξονας Υ όχι. Όταν η λειτουργία προειδοποίησης σοκ
είναι ενεργοποιημένη ελέγχεται μόνο η χωροστάθμηση του άξονα
Χ.
Το επίπεδο περιστροφής μπορεί να γυριστεί περί τον άξονα Χ
εντός μιας περιοχής ±8 %. Κατά μήκος του άξονα Υ το εργαλείο
μέτρησης μπορεί να τοποθετηθεί λοξά.
 Ενδεχόμενες αλλαγές της θέσης του εργαλείου μέτρησης
κατά μήκος του άξονα Υ δεν αναγνωρίζονται.
Με τη βοήθεια της πλάκας κλίσης (προαιρετικό εξάρτημα) το ερ-
γαλείο μέτρησης μπορεί, όταν βρίσκεται στην οριζόντια θέση, να
ρυθμιστεί υπό μια ακριβή γωνία κατά μήκος του άξονα Υ.
– Για να μεταβείτε στη λειτουργία κλίσης σε ένα άξονα πατήστε
το πλήκτρο για λειτουργία κλίσης σε ένα άξονα 12. Η μετάβα-
ση επιβεβαιώνεται με αργόρυθμο αναβόσβημα της ένδειξης
για λειτουργία κλίσης σε ένα άξονα 11. Όταν είναι ενεργοποι-
ημένη η λειτουργία προειδοποίησης σοκ ελέγχεται μόνο ο άξο-
νας Χ.
Πατήστε πάλι το πλήκτρο 12 για να ενεργοποιήσετε την αυτό-
ματη χωροστάθμηση και για τους δυο άξονες. Η ένδειξη για
λειτουργία κλίσης σε ένα άξονα 11 ανάβει διαρκώς.
