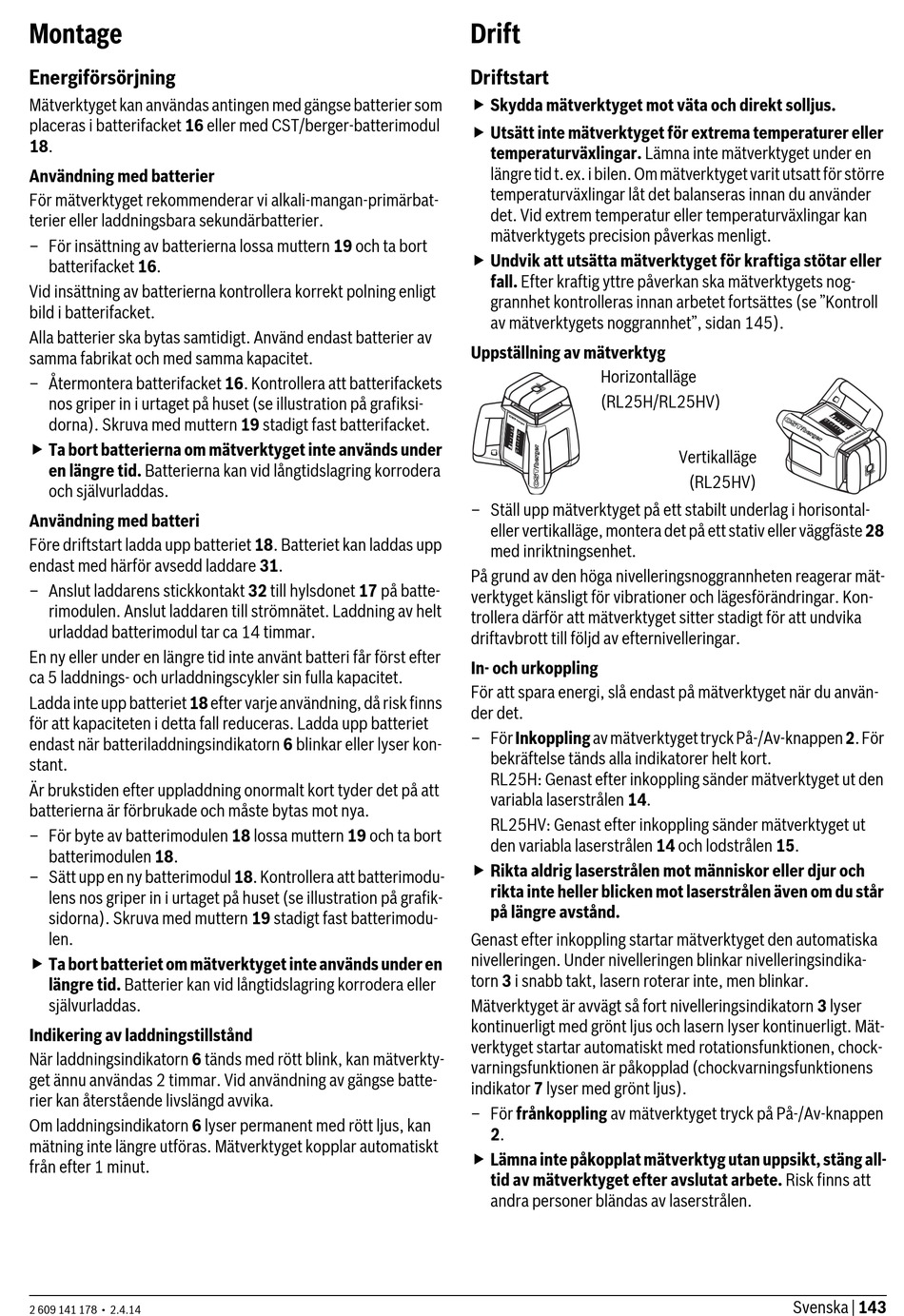

Bosch RL25H Originalbetriebsanleitung Seite 143

Montage
Energiförsörjning
Mätverktyget kan användas antingen med gängse batterier som
placeras i batterifacket 16 eller med CST/berger-batterimodul
18.
Användning med batterier
För mätverktyget rekommenderar vi alkali-mangan-primärbat-
terier eller laddningsbara sekundärbatterier.
– För insättning av batterierna lossa muttern 19 och ta bort
batterifacket 16.
Vid insättning av batterierna kontrollera korrekt polning enligt
bild i batterifacket.
Alla batterier ska bytas samtidigt. Använd endast batterier av
samma fabrikat och med samma kapacitet.
– Återmontera batterifacket 16. Kontrollera att batterifackets
nos griper in i urtaget på huset (se illustration på grafiksi-
dorna). Skruva med muttern 19 stadigt fast batterifacket.
 Ta bort batterierna om mätverktyget inte används under
en längre tid. Batterierna kan vid långtidslagring korrodera
och självurladdas.
Användning med batteri
Före driftstart ladda upp batteriet 18. Batteriet kan laddas upp
endast med härför avsedd laddare 31.
– Anslut laddarens stickkontakt 32 till hylsdonet 17 på batte-
rimodulen. Anslut laddaren till strömnätet. Laddning av helt
urladdad batterimodul tar ca 14 timmar.
En ny eller under en längre tid inte använt batteri får först efter
ca 5 laddnings- och urladdningscykler sin fulla kapacitet.
Ladda inte upp batteriet 18 efter varje användning, då risk finns
för att kapaciteten i detta fall reduceras. Ladda upp batteriet
endast när batteriladdningsindikatorn 6 blinkar eller lyser kon-
stant.
Är brukstiden efter uppladdning onormalt kort tyder det på att
batterierna är förbrukade och måste bytas mot nya.
– För byte av batterimodulen 18 lossa muttern 19 och ta bort
batterimodulen 18.
– Sätt upp en ny batterimodul 18. Kontrollera att batterimodu-
lens nos griper in i urtaget på huset (se illustration på grafik-
sidorna). Skruva med muttern 19 stadigt fast batterimodu-
len.
 Ta bort batteriet om mätverktyget inte används under en
längre tid. Batterier kan vid långtidslagring korrodera eller
självurladdas.
Indikering av laddningstillstånd
När laddningsindikatorn 6 tänds med rött blink, kan mätverkty-
get ännu användas 2 timmar. Vid användning av gängse batte-
rier kan återstående livslängd avvika.
Om laddningsindikatorn 6 lyser permanent med rött ljus, kan
mätning inte längre utföras. Mätverktyget kopplar automatiskt
från efter 1 minut.
2 609 141 178 • 2.4.14
Drift
Driftstart
 Skydda mätverktyget mot väta och direkt solljus.
 Utsätt inte mätverktyget för extrema temperaturer eller
temperaturväxlingar. Lämna inte mätverktyget under en
längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större
temperaturväxlingar låt det balanseras innan du använder
det. Vid extrem temperatur eller temperaturväxlingar kan
mätverktygets precision påverkas menligt.
 Undvik att utsätta mätverktyget för kraftiga stötar eller
fall. Efter kraftig yttre påverkan ska mätverktygets nog-
grannhet kontrolleras innan arbetet fortsättes (se "Kontroll
av mätverktygets noggrannhet", sidan 145).
Uppställning av mätverktyg
Horizontalläge
(RL25H/RL25HV)
– Ställ upp mätverktyget på ett stabilt underlag i horisontal-
eller vertikalläge, montera det på ett stativ eller väggfäste 28
med inriktningsenhet.
På grund av den höga nivelleringsnoggrannheten reagerar mät-
verktyget känsligt för vibrationer och lägesförändringar. Kon-
trollera därför att mätverktyget sitter stadigt för att undvika
driftavbrott till följd av efternivelleringar.
In- och urkoppling
För att spara energi, slå endast på mätverktyget när du använ-
der det.
– För Inkoppling av mätverktyget tryck På-/Av-knappen 2. För
bekräftelse tänds alla indikatorer helt kort.
RL25H: Genast efter inkoppling sänder mätverktyget ut den
variabla laserstrålen 14.
RL25HV: Genast efter inkoppling sänder mätverktyget ut
den variabla laserstrålen 14 och lodstrålen 15.
 Rikta aldrig laserstrålen mot människor eller djur och
rikta inte heller blicken mot laserstrålen även om du står
på längre avstånd.
Genast efter inkoppling startar mätverktyget den automatiska
nivelleringen. Under nivelleringen blinkar nivelleringsindika-
torn 3 i snabb takt, lasern roterar inte, men blinkar.
Mätverktyget är avvägt så fort nivelleringsindikatorn 3 lyser
kontinuerligt med grönt ljus och lasern lyser kontinuerligt. Mät-
verktyget startar automatiskt med rotationsfunktionen, chock-
varningsfunktionen är påkopplad (chockvarningsfunktionens
indikator 7 lyser med grönt ljus).
– För frånkoppling av mätverktyget tryck på På-/Av-knappen
2.
 Lämna inte påkopplat mätverktyg utan uppsikt, stäng all-
tid av mätverktyget efter avslutat arbete. Risk finns att
andra personer bländas av laserstrålen.
Vertikalläge
(RL25HV)
