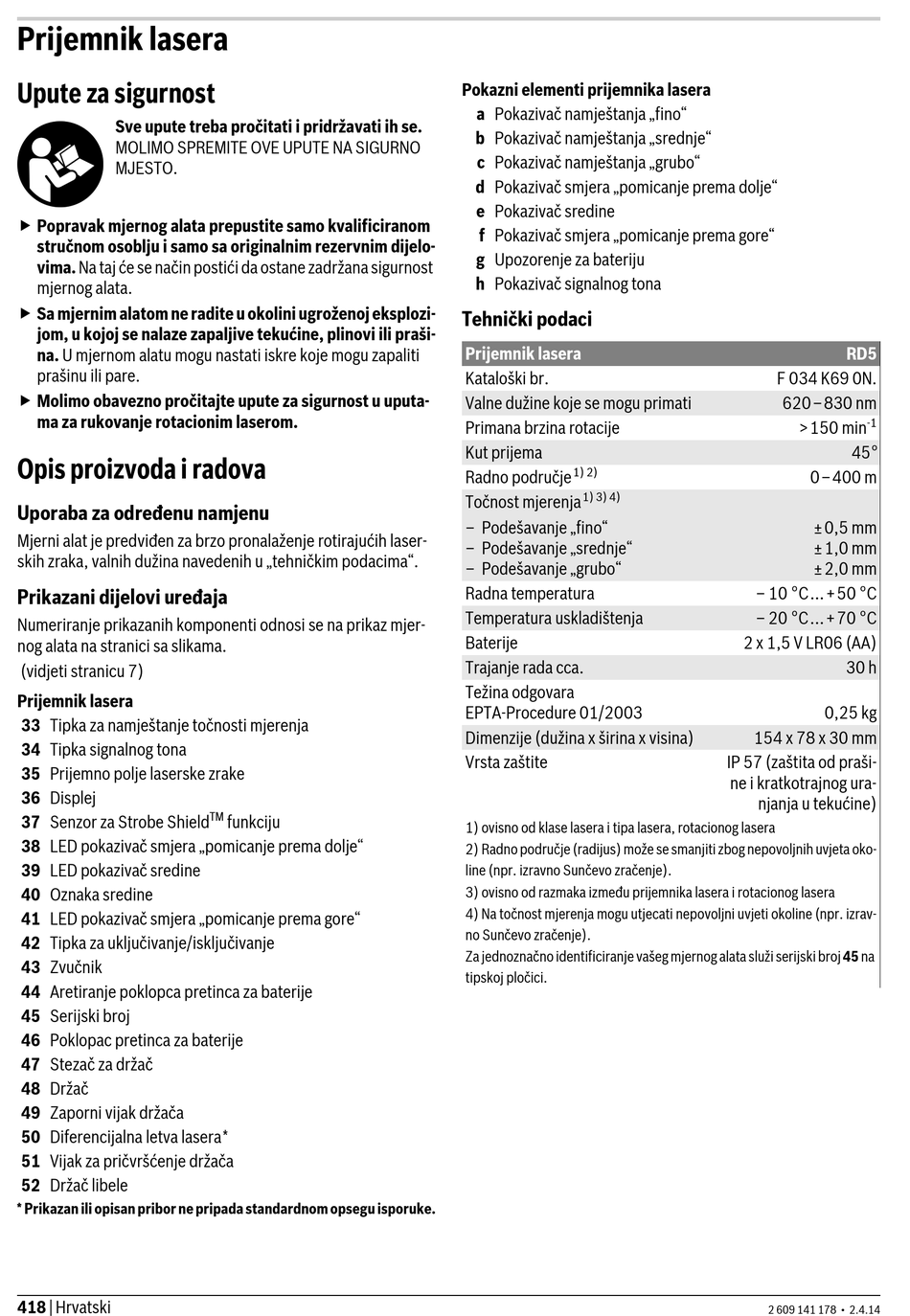

Bosch RL25H Originalbetriebsanleitung Seite 418

Prijemnik lasera
Upute za sigurnost
Sve upute treba pročitati i pridržavati ih se.
MOLIMO SPREMITE OVE UPUTE NA SIGURNO
MJESTO.
 Popravak mjernog alata prepustite samo kvalificiranom
stručnom osoblju i samo sa originalnim rezervnim dijelo-
vima. Na taj će se način postići da ostane zadržana sigurnost
mjernog alata.
 Sa mjernim alatom ne radite u okolini ugroženoj eksplozi-
jom, u kojoj se nalaze zapaljive tekućine, plinovi ili praši-
na. U mjernom alatu mogu nastati iskre koje mogu zapaliti
prašinu ili pare.
 Molimo obavezno pročitajte upute za sigurnost u uputa-
ma za rukovanje rotacionim laserom.
Opis proizvoda i radova
Uporaba za određenu namjenu
Mjerni alat je predviđen za brzo pronalaženje rotirajućih laser-
skih zraka, valnih dužina navedenih u „tehničkim podacima".
Prikazani dijelovi uređaja
Numeriranje prikazanih komponenti odnosi se na prikaz mjer-
nog alata na stranici sa slikama.
(vidjeti stranicu 7)
Prijemnik lasera
33 Tipka za namještanje točnosti mjerenja
34 Tipka signalnog tona
35 Prijemno polje laserske zrake
36 Displej
37 Senzor za Strobe Shield
38 LED pokazivač smjera „pomicanje prema dolje"
39 LED pokazivač sredine
40 Oznaka sredine
41 LED pokazivač smjera „pomicanje prema gore"
42 Tipka za uključivanje/isključivanje
43 Zvučnik
44 Aretiranje poklopca pretinca za baterije
45 Serijski broj
46 Poklopac pretinca za baterije
47 Stezač za držač
48 Držač
49 Zaporni vijak držača
50 Diferencijalna letva lasera*
51 Vijak za pričvršćenje držača
52 Držač libele
* Prikazan ili opisan pribor ne pripada standardnom opsegu isporuke.
418 | Hrvatski
TM
funkciju
Pokazni elementi prijemnika lasera
a Pokazivač namještanja „fino"
b Pokazivač namještanja „srednje"
c Pokazivač namještanja „grubo"
d Pokazivač smjera „pomicanje prema dolje"
e Pokazivač sredine
f Pokazivač smjera „pomicanje prema gore"
g Upozorenje za bateriju
h Pokazivač signalnog tona
Tehnički podaci
Prijemnik lasera
Kataloški br.
Valne dužine koje se mogu primati
Primana brzina rotacije
Kut prijema
1) 2)
Radno područje
1) 3) 4)
Točnost mjerenja
– Podešavanje „fino"
– Podešavanje „srednje"
– Podešavanje „grubo"
Radna temperatura
Temperatura uskladištenja
Baterije
Trajanje rada cca.
Težina odgovara
EPTA-Procedure 01/2003
Dimenzije (dužina x širina x visina)
Vrsta zaštite
1) ovisno od klase lasera i tipa lasera, rotacionog lasera
2) Radno područje (radijus) može se smanjiti zbog nepovoljnih uvjeta oko-
line (npr. izravno Sunčevo zračenje).
3) ovisno od razmaka između prijemnika lasera i rotacionog lasera
4) Na točnost mjerenja mogu utjecati nepovoljni uvjeti okoline (npr. izrav-
no Sunčevo zračenje).
Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj 45 na
tipskoj pločici.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (zaštita od praši-
ne i kratkotrajnog ura-
njanja u tekućine)
