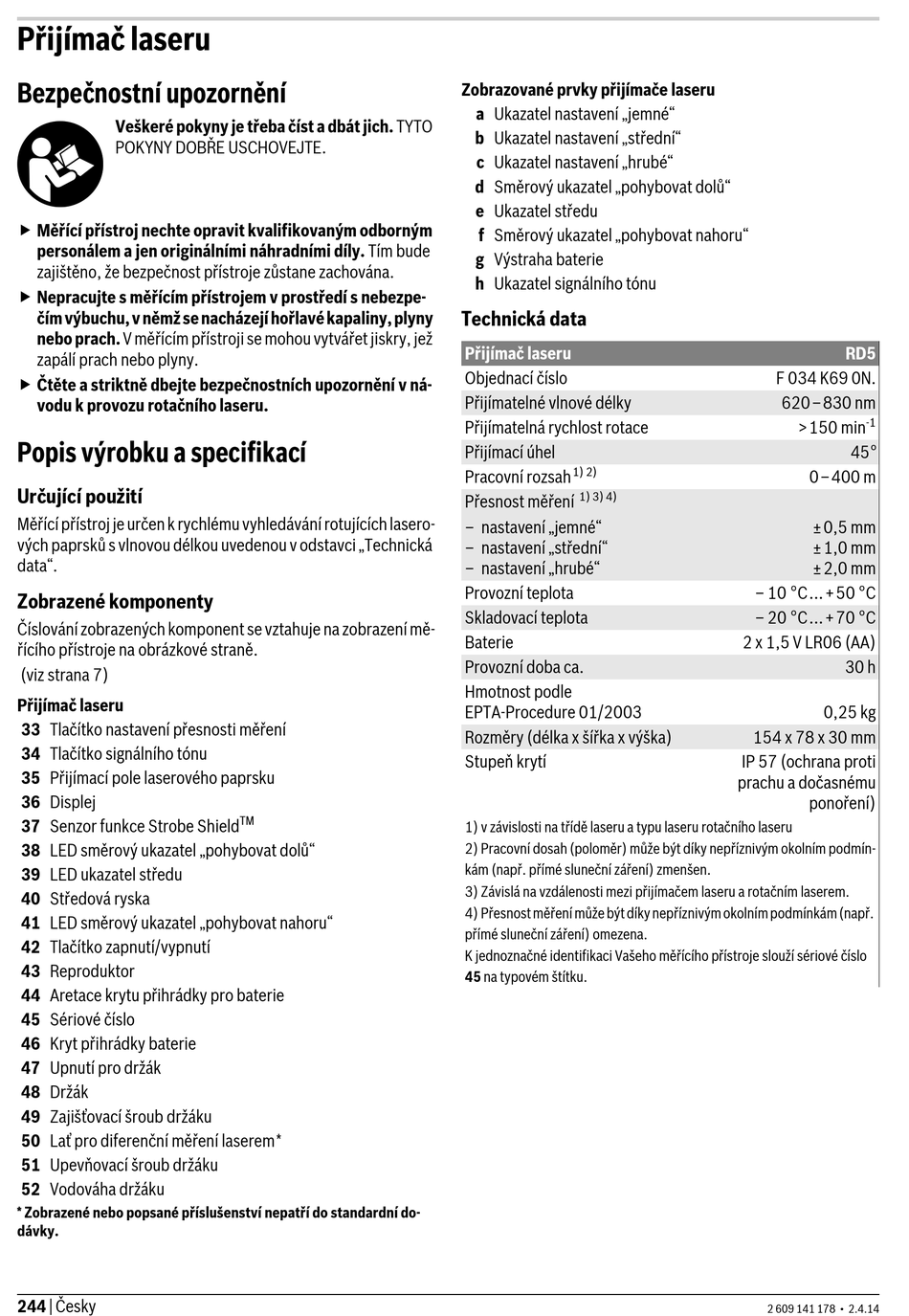

Přijímač laseru
Bezpečnostní upozornění
Veškeré pokyny je třeba číst a dbát jich. TYTO
POKYNY DOBŘE USCHOVEJTE.
Měřící přístroj nechte opravit kvalifikovaným odborným
personálem a jen originálními náhradními díly. Tím bude
zajištěno, že bezpečnost přístroje zůstane zachována.
Nepracujte s měřícím přístrojem v prostředí s nebezpe-
čím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny
nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež
zapálí prach nebo plyny.
Čtěte a striktně dbejte bezpečnostních upozornění v ná-
vodu k provozu rotačního laseru.
Popis výrobku a specifikací
Určující použití
Měřící přístroj je určen k rychlému vyhledávání rotujících lasero-
vých paprsků s vlnovou délkou uvedenou v odstavci „Technická
data".
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení mě-
řícího přístroje na obrázkové straně.
(viz strana 7)
Přijímač laseru
33 Tlačítko nastavení přesnosti měření
34 Tlačítko signálního tónu
35 Přijímací pole laserového paprsku
36 Displej
37 Senzor funkce Strobe Shield
38 LED směrový ukazatel „pohybovat dolů"
39 LED ukazatel středu
40 Středová ryska
41 LED směrový ukazatel „pohybovat nahoru"
42 Tlačítko zapnutí/vypnutí
43 Reproduktor
44 Aretace krytu přihrádky pro baterie
45 Sériové číslo
46 Kryt přihrádky baterie
47 Upnutí pro držák
48 Držák
49 Zajišťovací šroub držáku
50 Lať pro diferenční měření laserem*
51 Upevňovací šroub držáku
52 Vodováha držáku
* Zobrazené nebo popsané příslušenství nepatří do standardní do-
dávky.
244 | Česky
TM
Zobrazované prvky přijímače laseru
a Ukazatel nastavení „jemné"
b Ukazatel nastavení „střední"
c Ukazatel nastavení „hrubé"
d Směrový ukazatel „pohybovat dolů"
e Ukazatel středu
f Směrový ukazatel „pohybovat nahoru"
g Výstraha baterie
h Ukazatel signálního tónu
Technická data
Přijímač laseru
Objednací číslo
Přijímatelné vlnové délky
Přijímatelná rychlost rotace
Přijímací úhel
1) 2)
Pracovní rozsah
1) 3) 4)
Přesnost měření
– nastavení „jemné"
– nastavení „střední"
– nastavení „hrubé"
Provozní teplota
Skladovací teplota
Baterie
Provozní doba ca.
Hmotnost podle
EPTA-Procedure 01/2003
Rozměry (délka x šířka x výška)
Stupeň krytí
1) v závislosti na třídě laseru a typu laseru rotačního laseru
2) Pracovní dosah (poloměr) může být díky nepříznivým okolním podmín-
kám (např. přímé sluneční záření) zmenšen.
3) Závislá na vzdálenosti mezi přijímačem laseru a rotačním laserem.
4) Přesnost měření může být díky nepříznivým okolním podmínkám (např.
přímé sluneční záření) omezena.
K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo
45 na typovém štítku.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (ochrana proti
prachu a dočasnému
ponoření)
2 609 141 178 • 2.4.14
