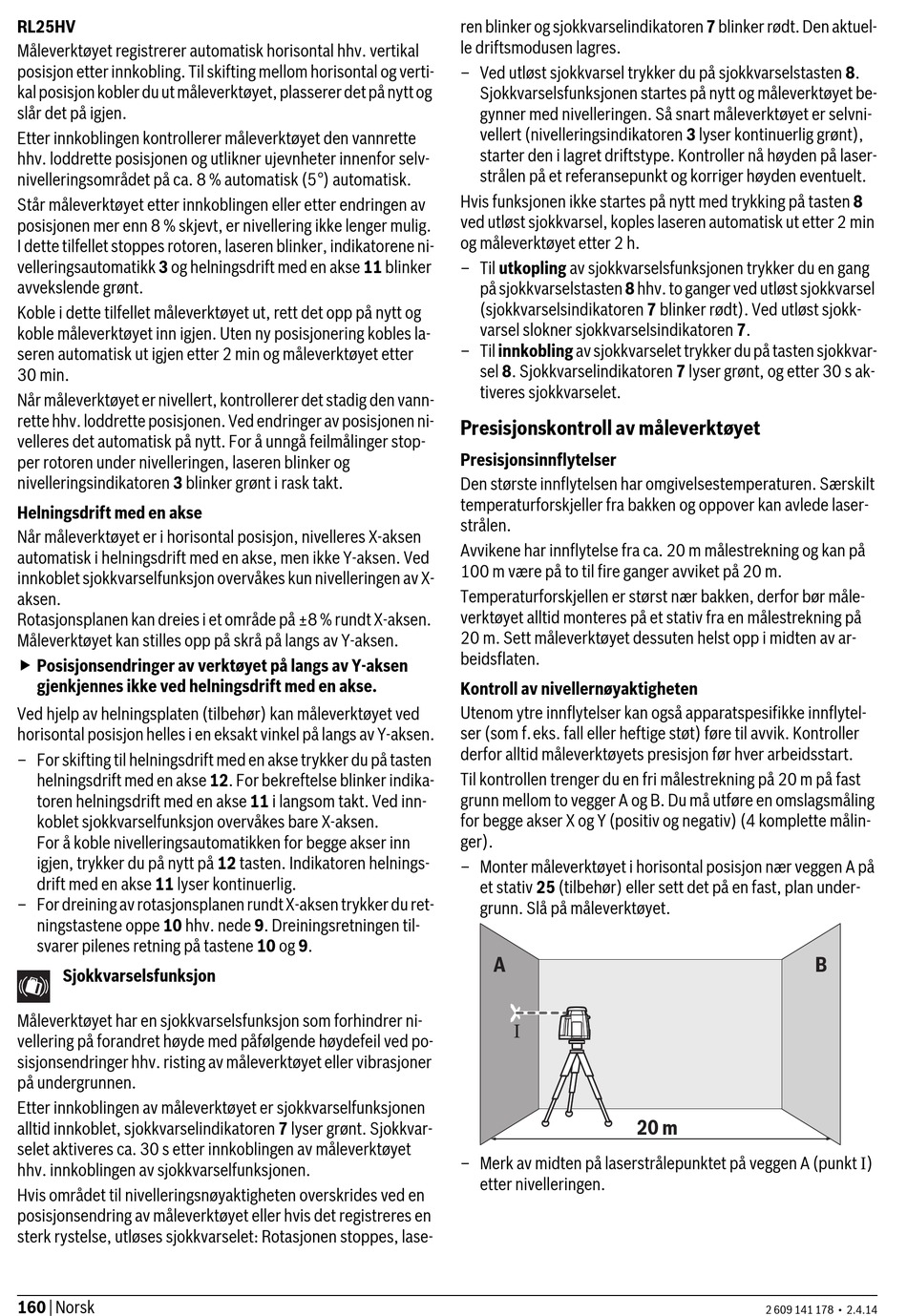

Bosch RL25H Originalbetriebsanleitung Seite 160

RL25HV
Måleverktøyet registrerer automatisk horisontal hhv. vertikal
posisjon etter innkobling. Til skifting mellom horisontal og verti-
kal posisjon kobler du ut måleverktøyet, plasserer det på nytt og
slår det på igjen.
Etter innkoblingen kontrollerer måleverktøyet den vannrette
hhv. loddrette posisjonen og utlikner ujevnheter innenfor selv-
nivelleringsområdet på ca. 8 % automatisk (5°) automatisk.
Står måleverktøyet etter innkoblingen eller etter endringen av
posisjonen mer enn 8 % skjevt, er nivellering ikke lenger mulig.
I dette tilfellet stoppes rotoren, laseren blinker, indikatorene ni-
velleringsautomatikk 3 og helningsdrift med en akse 11 blinker
avvekslende grønt.
Koble i dette tilfellet måleverktøyet ut, rett det opp på nytt og
koble måleverktøyet inn igjen. Uten ny posisjonering kobles la-
seren automatisk ut igjen etter 2 min og måleverktøyet etter
30 min.
Når måleverktøyet er nivellert, kontrollerer det stadig den vann-
rette hhv. loddrette posisjonen. Ved endringer av posisjonen ni-
velleres det automatisk på nytt. For å unngå feilmålinger stop-
per rotoren under nivelleringen, laseren blinker og
nivelleringsindikatoren 3 blinker grønt i rask takt.
Helningsdrift med en akse
Når måleverktøyet er i horisontal posisjon, nivelleres X-aksen
automatisk i helningsdrift med en akse, men ikke Y-aksen. Ved
innkoblet sjokkvarselfunksjon overvåkes kun nivelleringen av X-
aksen.
Rotasjonsplanen kan dreies i et område på ±8 % rundt X-aksen.
Måleverktøyet kan stilles opp på skrå på langs av Y-aksen.
 Posisjonsendringer av verktøyet på langs av Y-aksen
gjenkjennes ikke ved helningsdrift med en akse.
Ved hjelp av helningsplaten (tilbehør) kan måleverktøyet ved
horisontal posisjon helles i en eksakt vinkel på langs av Y-aksen.
– For skifting til helningsdrift med en akse trykker du på tasten
helningsdrift med en akse 12. For bekreftelse blinker indika-
toren helningsdrift med en akse 11 i langsom takt. Ved inn-
koblet sjokkvarselfunksjon overvåkes bare X-aksen.
For å koble nivelleringsautomatikken for begge akser inn
igjen, trykker du på nytt på 12 tasten. Indikatoren helnings-
drift med en akse 11 lyser kontinuerlig.
– For dreining av rotasjonsplanen rundt X-aksen trykker du ret-
ningstastene oppe 10 hhv. nede 9. Dreiningsretningen til-
svarer pilenes retning på tastene 10 og 9.
Sjokkvarselsfunksjon
Måleverktøyet har en sjokkvarselsfunksjon som forhindrer ni-
vellering på forandret høyde med påfølgende høydefeil ved po-
sisjonsendringer hhv. risting av måleverktøyet eller vibrasjoner
på undergrunnen.
Etter innkoblingen av måleverktøyet er sjokkvarselfunksjonen
alltid innkoblet, sjokkvarselindikatoren 7 lyser grønt. Sjokkvar-
selet aktiveres ca. 30 s etter innkoblingen av måleverktøyet
hhv. innkoblingen av sjokkvarselfunksjonen.
Hvis området til nivelleringsnøyaktigheten overskrides ved en
posisjonsendring av måleverktøyet eller hvis det registreres en
sterk rystelse, utløses sjokkvarselet: Rotasjonen stoppes, lase-
160 | Norsk
ren blinker og sjokkvarselindikatoren 7 blinker rødt. Den aktuel-
le driftsmodusen lagres.
– Ved utløst sjokkvarsel trykker du på sjokkvarselstasten 8.
Sjokkvarselsfunksjonen startes på nytt og måleverktøyet be-
gynner med nivelleringen. Så snart måleverktøyet er selvni-
vellert (nivelleringsindikatoren 3 lyser kontinuerlig grønt),
starter den i lagret driftstype. Kontroller nå høyden på laser-
strålen på et referansepunkt og korriger høyden eventuelt.
Hvis funksjonen ikke startes på nytt med trykking på tasten 8
ved utløst sjokkvarsel, koples laseren automatisk ut etter 2 min
og måleverktøyet etter 2 h.
– Til utkopling av sjokkvarselsfunksjonen trykker du en gang
på sjokkvarselstasten 8 hhv. to ganger ved utløst sjokkvarsel
(sjokkvarselsindikatoren 7 blinker rødt). Ved utløst sjokk-
varsel slokner sjokkvarselsindikatoren 7.
– Til innkobling av sjokkvarselet trykker du på tasten sjokkvar-
sel 8. Sjokkvarselindikatoren 7 lyser grønt, og etter 30 s ak-
tiveres sjokkvarselet.
Presisjonskontroll av måleverktøyet
Presisjonsinnflytelser
Den største innflytelsen har omgivelsestemperaturen. Særskilt
temperaturforskjeller fra bakken og oppover kan avlede laser-
strålen.
Avvikene har innflytelse fra ca. 20 m målestrekning og kan på
100 m være på to til fire ganger avviket på 20 m.
Temperaturforskjellen er størst nær bakken, derfor bør måle-
verktøyet alltid monteres på et stativ fra en målestrekning på
20 m. Sett måleverktøyet dessuten helst opp i midten av ar-
beidsflaten.
Kontroll av nivellernøyaktigheten
Utenom ytre innflytelser kan også apparatspesifikke innflytel-
ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller
derfor alltid måleverktøyets presisjon før hver arbeidsstart.
Til kontrollen trenger du en fri målestrekning på 20 m på fast
grunn mellom to vegger A og B. Du må utføre en omslagsmåling
for begge akser X og Y (positiv og negativ) (4 komplette målin-
ger).
– Monter måleverktøyet i horisontal posisjon nær veggen A på
et stativ 25 (tilbehør) eller sett det på en fast, plan under-
grunn. Slå på måleverktøyet.
A
– Merk av midten på laserstrålepunktet på veggen A (punkt I)
etter nivelleringen.
20 m
