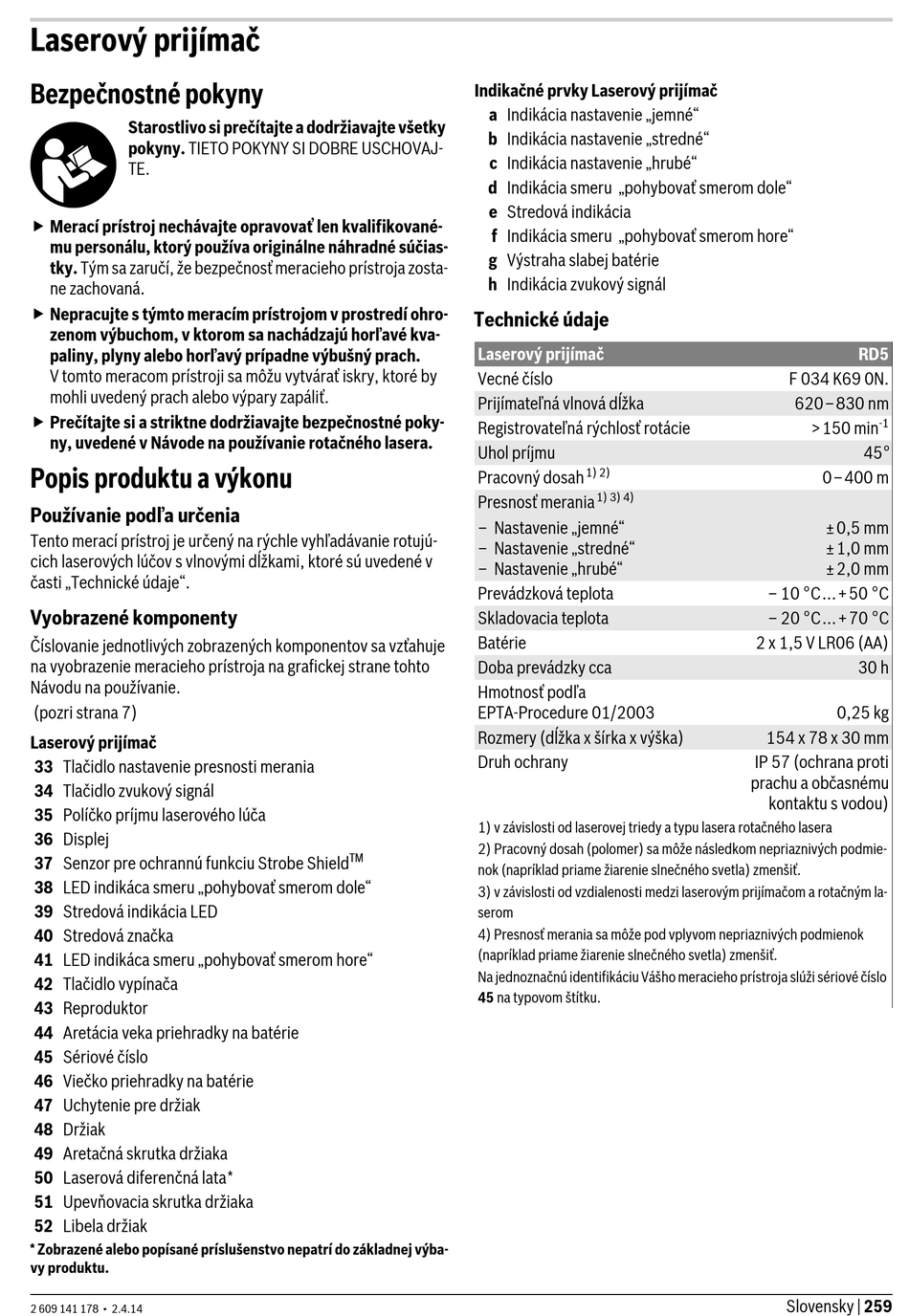

Laserový prijímač
Bezpečnostné pokyny
Starostlivo si prečítajte a dodržiavajte všetky
pokyny. TIETO POKYNY SI DOBRE USCHOVAJ-
TE.
Merací prístroj nechávajte opravovať len kvalifikované-
mu personálu, ktorý používa originálne náhradné súčias-
tky. Tým sa zaručí, že bezpečnosť meracieho prístroja zosta-
ne zachovaná.
Nepracujte s týmto meracím prístrojom v prostredí ohro-
zenom výbuchom, v ktorom sa nachádzajú horľavé kva-
paliny, plyny alebo horľavý prípadne výbušný prach.
V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by
mohli uvedený prach alebo výpary zapáliť.
Prečítajte si a striktne dodržiavajte bezpečnostné poky-
ny, uvedené v Návode na používanie rotačného lasera.
Popis produktu a výkonu
Používanie podľa určenia
Tento merací prístroj je určený na rýchle vyhľadávanie rotujú-
cich laserových lúčov s vlnovými dĺžkami, ktoré sú uvedené v
časti „Technické údaje".
Vyobrazené komponenty
Číslovanie jednotlivých zobrazených komponentov sa vzťahuje
na vyobrazenie meracieho prístroja na grafickej strane tohto
Návodu na používanie.
(pozri strana 7)
Laserový prijímač
33 Tlačidlo nastavenie presnosti merania
34 Tlačidlo zvukový signál
35 Políčko príjmu laserového lúča
36 Displej
37 Senzor pre ochrannú funkciu Strobe Shield
38 LED indikáca smeru „pohybovať smerom dole"
39 Stredová indikácia LED
40 Stredová značka
41 LED indikáca smeru „pohybovať smerom hore"
42 Tlačidlo vypínača
43 Reproduktor
44 Aretácia veka priehradky na batérie
45 Sériové číslo
46 Viečko priehradky na batérie
47 Uchytenie pre držiak
48 Držiak
49 Aretačná skrutka držiaka
50 Laserová diferenčná lata*
51 Upevňovacia skrutka držiaka
52 Libela držiak
* Zobrazené alebo popísané príslušenstvo nepatrí do základnej výba-
vy produktu.
2 609 141 178 • 2.4.14
Indikačné prvky Laserový prijímač
a Indikácia nastavenie „jemné"
b Indikácia nastavenie „stredné"
c Indikácia nastavenie „hrubé"
d Indikácia smeru „pohybovať smerom dole"
e Stredová indikácia
f Indikácia smeru „pohybovať smerom hore"
g Výstraha slabej batérie
h Indikácia zvukový signál
Technické údaje
Laserový prijímač
Vecné číslo
Prijímateľná vlnová dĺžka
Registrovateľná rýchlosť rotácie
Uhol príjmu
Pracovný dosah
Presnosť merania
– Nastavenie „jemné"
– Nastavenie „stredné"
– Nastavenie „hrubé"
Prevádzková teplota
Skladovacia teplota
Batérie
Doba prevádzky cca
Hmotnosť podľa
EPTA-Procedure 01/2003
Rozmery (dĺžka x šírka x výška)
Druh ochrany
1) v závislosti od laserovej triedy a typu lasera rotačného lasera
2) Pracovný dosah (polomer) sa môže následkom nepriaznivých podmie-
TM
nok (napríklad priame žiarenie slnečného svetla) zmenšiť.
3) v závislosti od vzdialenosti medzi laserovým prijímačom a rotačným la-
serom
4) Presnosť merania sa môže pod vplyvom nepriaznivých podmienok
(napríklad priame žiarenie slnečného svetla) zmenšiť.
Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo
45 na typovom štítku.
1) 2)
1) 3) 4)
2 x 1,5 V LR06 (AA)
IP 57 (ochrana proti
prachu a občasnému
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
30 h
0,25 kg
154 x 78 x 30 mm
kontaktu s vodou)
Slovensky | 259
