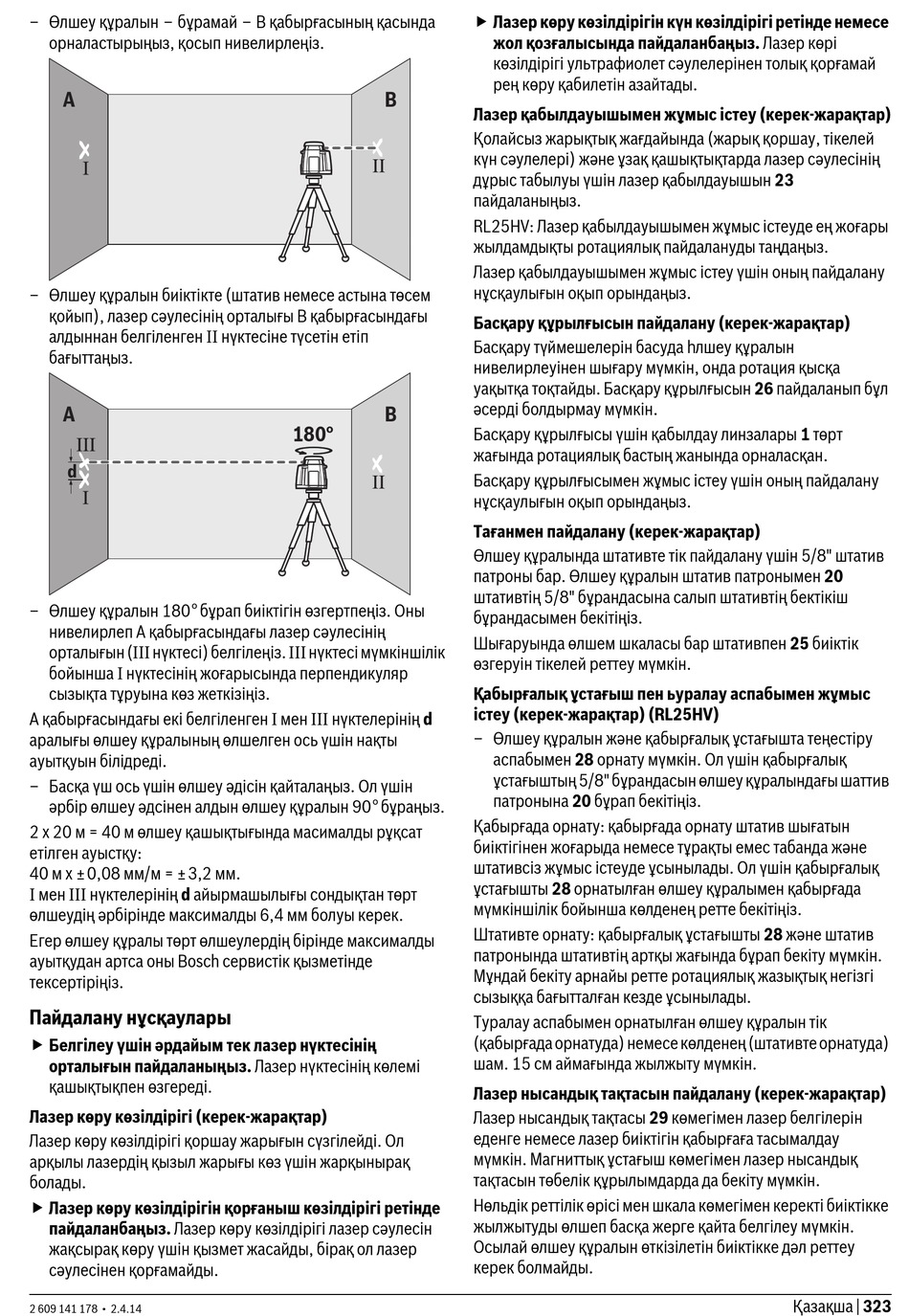

– Өлшеу құралын – бұрамай – B қабырғасының қасында
орналастырыңыз, қосып нивелирлеңіз.
A
– Өлшеу құралын биіктікте (штатив немесе астына төсем
қойып), лазер сәулесінің орталығы В қабырғасындағы
алдыннан белгіленген II нүктесіне түсетін етіп
бағыттаңыз.
A
d
– Өлшеу құралын 180° бұрап биіктігін өзгертпеңіз. Оны
нивелирлеп A қабырғасындағы лазер сәулесінің
орталығын (III нүктесі) белгілеңіз. III нүктесі мүмкіншілік
бойынша I нүктесінің жоғарысында перпендикуляр
сызықта тұруына көз жеткізіңіз.
А қабырғасындағы екі белгіленген I мен III нүктелерінің d
аралығы өлшеу құралының өлшелген ось үшін нақты
ауытқуын білідреді.
– Басқа үш ось үшін өлшеу әдісін қайталаңыз. Ол үшін
әрбір өлшеу әдсінен алдын өлшеу құралын 90° бұраңыз.
2 x 20 м = 40 м өлшеу қашықтығында масималды рұқсат
етілген ауыстқу:
40 м x ±0,08 мм/м = ±3,2 мм.
I мен III нүктелерінің d айырмашылығы сондықтан төрт
өлшеудің әрбірінде максималды 6,4 мм болуы керек.
Егер өлшеу құралы төрт өлшеулердің бірінде максималды
ауытқудан артса оны Bosch сервистік қызметінде
тексертіріңіз.
Пайдалану нұсқаулары
 Белгілеу үшін әрдайым тек лазер нүктесінің
орталығын пайдаланыңыз. Лазер нүктесінің көлемі
қашықтықпен өзгереді.
Лазер көру көзілдірігі (керек-жарақтар)
Лазер көру көзілдірігі қоршау жарығын сүзгілейді. Ол
арқылы лазердің қызыл жарығы көз үшін жарқынырақ
болады.
 Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде
пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін
жақсырақ көру үшін қызмет жасайды, бірақ ол лазер
сәулесінен қорғамайды.
2 609 141 178 • 2.4.14
B
B
180°
 Лазер көру көзілдірігін күн көзілдірігі ретінде немесе
жол қозғалысында пайдаланбаңыз. Лазер көрі
көзілдірігі ультрафиолет сәулелерінен толық қорғамай
рең көру қабилетін азайтады.
Лазер қабылдауышымен жұмыс істеу (керек-жарақтар)
Қолайсыз жарықтық жағдайында (жарық қоршау, тікелей
күн сәулелері) және ұзақ қашықтықтарда лазер сәулесінің
дұрыс табылуы үшін лазер қабылдауышын 23
пайдаланыңыз.
RL25HV: Лазер қабылдауышымен жұмыс істеуде ең жоғары
жылдамдықты ротациялық пайдалануды таңдаңыз.
Лазер қабылдауышымен жұмыс істеу үшін оның пайдалану
нұсқаулығын оқып орындаңыз.
Басқару құрылғысын пайдалану (керек-жарақтар)
Басқару түймешелерін басуда һлшеу құралын
нивелирлеуінен шығару мүмкін, онда ротация қысқа
уақытқа тоқтайды. Басқару құрылғысын 26 пайдаланып бұл
әсерді болдырмау мүмкін.
Басқару құрылғысы үшін қабылдау линзалары 1 төрт
жағында ротациялық бастың жанында орналасқан.
Басқару құрылғысымен жұмыс істеу үшін оның пайдалану
нұсқаулығын оқып орындаңыз.
Тағанмен пайдалану (керек-жарақтар)
Өлшеу құралында штативте тік пайдалану үшін 5/8" штатив
патроны бар. Өлшеу құралын штатив патронымен 20
штативтің 5/8" бұрандасына салып штативтің бектікіш
бұрандасымен бекітіңіз.
Шығаруында өлшем шкаласы бар штативпен 25 биіктік
өзгеруін тікелей реттеу мүмкін.
Қабырғалық ұстағыш пен ьуралау аспабымен жұмыс
істеу (керек-жарақтар) (RL25HV)
– Өлшеу құралын және қабырғалық ұстағышта теңестіру
аспабымен 28 орнату мүмкін. Ол үшін қабырғалық
ұстағыштың 5/8" бұрандасын өлшеу құралындағы шаттив
патронына 20 бұрап бекітіңіз.
Қабырғада орнату: қабырғада орнату штатив шығатын
биіктігінен жоғарыда немесе тұрақты емес табанда және
штативсіз жұмыс істеуде ұсынылады. Ол үшін қабырғалық
ұстағышты 28 орнатылған өлшеу құралымен қабырғада
мүмкіншілік бойынша көлденең ретте бекітіңіз.
Штативте орнату: қабырғалық ұстағышты 28 және штатив
патронында штативтің артқы жағында бұрап бекіту мүмкін.
Мұндай бекіту арнайы ретте ротациялық жазықтық негізгі
сызыққа бағытталған кезде ұсынылады.
Туралау аспабымен орнатылған өлшеу құралын тік
(қабырғада орнатуда) немесе көлденең (штативте орнатуда)
шам. 15 см аймағында жылжыту мүмкін.
Лазер нысандық тақтасын пайдалану (керек-жарақтар)
Лазер нысандық тақтасы 29 көмегімен лазер белгілерін
еденге немесе лазер биіктігін қабырғаға тасымалдау
мүмкін. Магниттық ұстағыш көмегімен лазер нысандық
тақтасын төбелік құрылымдарда да бекіту мүмкін.
Нөльдік реттілік өрісі мен шкала көмегімен керекті биіктікке
жылжытуды өлшеп басқа жерге қайта белгілеу мүмкін.
Осылай өлшеу құралын өткізілетін биіктікке дәл реттеу
керек болмайды.
