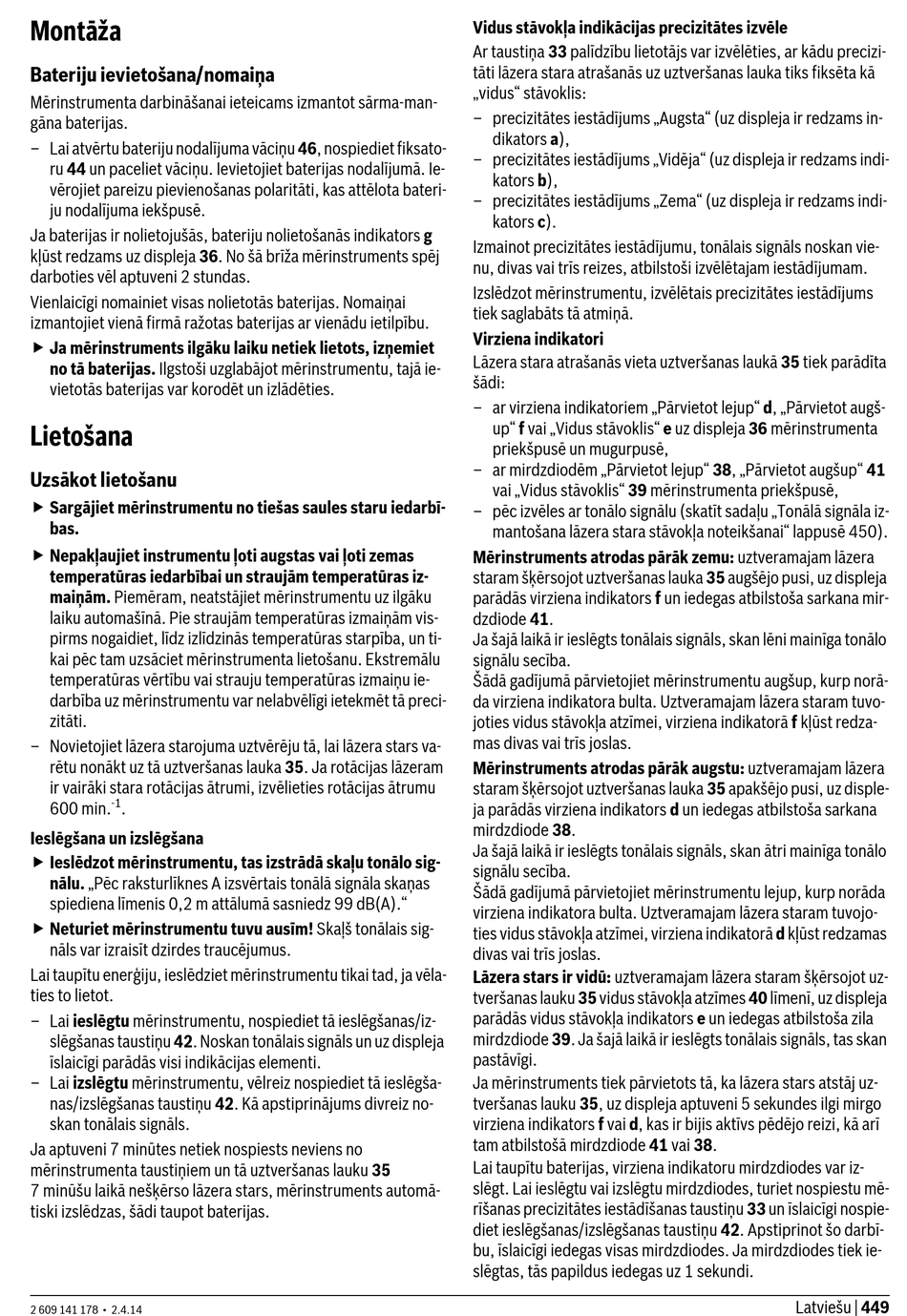

Montāža
Bateriju ievietošana/nomaiņa
Mērinstrumenta darbināšanai ieteicams izmantot sārma-man-
gāna baterijas.
– Lai atvērtu bateriju nodalījuma vāciņu 46, nospiediet fiksato-
ru 44 un paceliet vāciņu. Ievietojiet baterijas nodalījumā. Ie-
vērojiet pareizu pievienošanas polaritāti, kas attēlota bateri-
ju nodalījuma iekšpusē.
Ja baterijas ir nolietojušās, bateriju nolietošanās indikators g
kļūst redzams uz displeja 36. No šā brīža mērinstruments spēj
darboties vēl aptuveni 2 stundas.
Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai
izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.
 Ja mērinstruments ilgāku laiku netiek lietots, izņemiet
no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ie-
vietotās baterijas var korodēt un izlādēties.
Lietošana
Uzsākot lietošanu
 Sargājiet mērinstrumentu no tiešas saules staru iedarbī-
bas.
 Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas
temperatūras iedarbībai un straujām temperatūras iz-
maiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku
laiku automašīnā. Pie straujām temperatūras izmaiņām vis-
pirms nogaidiet, līdz izlīdzinās temperatūras starpība, un ti-
kai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu
temperatūras vērtību vai strauju temperatūras izmaiņu ie-
darbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā preci-
zitāti.
– Novietojiet lāzera starojuma uztvērēju tā, lai lāzera stars va-
rētu nonākt uz tā uztveršanas lauka 35. Ja rotācijas lāzeram
ir vairāki stara rotācijas ātrumi, izvēlieties rotācijas ātrumu
-1
600 min. .
Ieslēgšana un izslēgšana
 Ieslēdzot mērinstrumentu, tas izstrādā skaļu tonālo sig-
nālu. „Pēc raksturlīknes A izsvērtais tonālā signāla skaņas
spiediena līmenis 0,2 m attālumā sasniedz 99 dB(A)."
 Neturiet mērinstrumentu tuvu ausīm! Skaļš tonālais sig-
nāls var izraisīt dzirdes traucējumus.
Lai taupītu enerģiju, ieslēdziet mērinstrumentu tikai tad, ja vēla-
ties to lietot.
– Lai ieslēgtu mērinstrumentu, nospiediet tā ieslēgšanas/iz-
slēgšanas taustiņu 42. Noskan tonālais signāls un uz displeja
īslaicīgi parādās visi indikācijas elementi.
– Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgša-
nas/izslēgšanas taustiņu 42. Kā apstiprinājums divreiz no-
skan tonālais signāls.
Ja aptuveni 7 minūtes netiek nospiests neviens no
mērinstrumenta taustiņiem un tā uztveršanas lauku 35
7 minūšu laikā nešķērso lāzera stars, mērinstruments automā-
tiski izslēdzas, šādi taupot baterijas.
2 609 141 178 • 2.4.14
Vidus stāvokļa indikācijas precizitātes izvēle
Ar taustiņa 33 palīdzību lietotājs var izvēlēties, ar kādu precizi-
tāti lāzera stara atrašanās uz uztveršanas lauka tiks fiksēta kā
„vidus" stāvoklis:
– precizitātes iestādījums „Augsta" (uz displeja ir redzams in-
dikators a),
– precizitātes iestādījums „Vidēja" (uz displeja ir redzams indi-
kators b),
– precizitātes iestādījums „Zema" (uz displeja ir redzams indi-
kators c).
Izmainot precizitātes iestādījumu, tonālais signāls noskan vie-
nu, divas vai trīs reizes, atbilstoši izvēlētajam iestādījumam.
Izslēdzot mērinstrumentu, izvēlētais precizitātes iestādījums
tiek saglabāts tā atmiņā.
Virziena indikatori
Lāzera stara atrašanās vieta uztveršanas laukā 35 tiek parādīta
šādi:
– ar virziena indikatoriem „Pārvietot lejup" d, „Pārvietot augš-
up" f vai „Vidus stāvoklis" e uz displeja 36 mērinstrumenta
priekšpusē un mugurpusē,
– ar mirdzdiodēm „Pārvietot lejup" 38, „Pārvietot augšup" 41
vai „Vidus stāvoklis" 39 mērinstrumenta priekšpusē,
– pēc izvēles ar tonālo signālu (skatīt sadaļu „Tonālā signāla iz-
mantošana lāzera stara stāvokļa noteikšanai" lappusē 450).
Mērinstruments atrodas pārāk zemu: uztveramajam lāzera
staram šķērsojot uztveršanas lauka 35 augšējo pusi, uz displeja
parādās virziena indikators f un iedegas atbilstoša sarkana mir-
dzdiode 41.
Ja šajā laikā ir ieslēgts tonālais signāls, skan lēni mainīga tonālo
signālu secība.
Šādā gadījumā pārvietojiet mērinstrumentu augšup, kurp norā-
da virziena indikatora bulta. Uztveramajam lāzera staram tuvo-
joties vidus stāvokļa atzīmei, virziena indikatorā f kļūst redza-
mas divas vai trīs joslas.
Mērinstruments atrodas pārāk augstu: uztveramajam lāzera
staram šķērsojot uztveršanas lauka 35 apakšējo pusi, uz disple-
ja parādās virziena indikators d un iedegas atbilstoša sarkana
mirdzdiode 38.
Ja šajā laikā ir ieslēgts tonālais signāls, skan ātri mainīga tonālo
signālu secība.
Šādā gadījumā pārvietojiet mērinstrumentu lejup, kurp norāda
virziena indikatora bulta. Uztveramajam lāzera staram tuvojo-
ties vidus stāvokļa atzīmei, virziena indikatorā d kļūst redzamas
divas vai trīs joslas.
Lāzera stars ir vidū: uztveramajam lāzera staram šķērsojot uz-
tveršanas lauku 35 vidus stāvokļa atzīmes 40 līmenī, uz displeja
parādās vidus stāvokļa indikators e un iedegas atbilstoša zila
mirdzdiode 39. Ja šajā laikā ir ieslēgts tonālais signāls, tas skan
pastāvīgi.
Ja mērinstruments tiek pārvietots tā, ka lāzera stars atstāj uz-
tveršanas lauku 35, uz displeja aptuveni 5 sekundes ilgi mirgo
virziena indikators f vai d, kas ir bijis aktīvs pēdējo reizi, kā arī
tam atbilstošā mirdzdiode 41 vai 38.
Lai taupītu baterijas, virziena indikatoru mirdzdiodes var iz-
slēgt. Lai ieslēgtu vai izslēgtu mirdzdiodes, turiet nospiestu mē-
rīšanas precizitātes iestādīšanas taustiņu 33 un īslaicīgi nospie-
diet ieslēgšanas/izslēgšanas taustiņu 42. Apstiprinot šo darbī-
bu, īslaicīgi iedegas visas mirdzdiodes. Ja mirdzdiodes tiek ie-
slēgtas, tās papildus iedegas uz 1 sekundi.
Latviešu | 449
