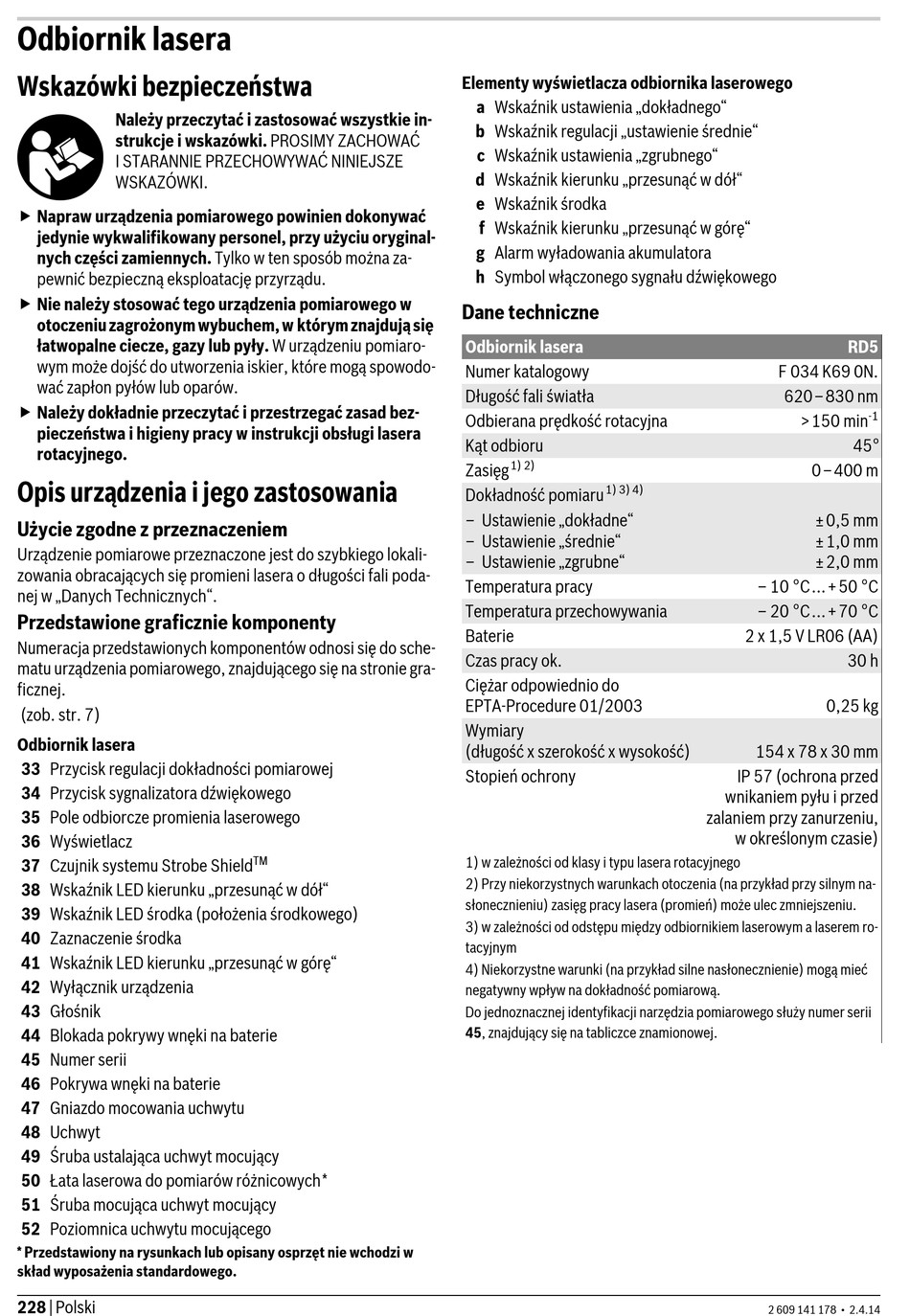

Bosch RL25H Originalbetriebsanleitung Seite 228

Rotary laser, laser receiver, remote control, charger cst/berger serie
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
Odbiornik lasera
Wskazówki bezpieczeństwa
Należy przeczytać i zastosować wszystkie in-
strukcje i wskazówki. PROSIMY ZACHOWAĆ
I STARANNIE PRZECHOWYWAĆ NINIEJSZE
WSKAZÓWKI.
 Napraw urządzenia pomiarowego powinien dokonywać
jedynie wykwalifikowany personel, przy użyciu oryginal-
nych części zamiennych. Tylko w ten sposób można za-
pewnić bezpieczną eksploatację przyrządu.
 Nie należy stosować tego urządzenia pomiarowego w
otoczeniu zagrożonym wybuchem, w którym znajdują się
łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiaro-
wym może dojść do utworzenia iskier, które mogą spowodo-
wać zapłon pyłów lub oparów.
 Należy dokładnie przeczytać i przestrzegać zasad bez-
pieczeństwa i higieny pracy w instrukcji obsługi lasera
rotacyjnego.
Opis urządzenia i jego zastosowania
Użycie zgodne z przeznaczeniem
Urządzenie pomiarowe przeznaczone jest do szybkiego lokali-
zowania obracających się promieni lasera o długości fali poda-
nej w „Danych Technicznych".
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do sche-
matu urządzenia pomiarowego, znajdującego się na stronie gra-
ficznej.
(zob. str. 7)
Odbiornik lasera
33 Przycisk regulacji dokładności pomiarowej
34 Przycisk sygnalizatora dźwiękowego
35 Pole odbiorcze promienia laserowego
36 Wyświetlacz
37 Czujnik systemu Strobe Shield
38 Wskaźnik LED kierunku „przesunąć w dół"
39 Wskaźnik LED środka (położenia środkowego)
40 Zaznaczenie środka
41 Wskaźnik LED kierunku „przesunąć w górę"
42 Wyłącznik urządzenia
43 Głośnik
44 Blokada pokrywy wnęki na baterie
45 Numer serii
46 Pokrywa wnęki na baterie
47 Gniazdo mocowania uchwytu
48 Uchwyt
49 Śruba ustalająca uchwyt mocujący
50 Łata laserowa do pomiarów różnicowych*
51 Śruba mocująca uchwyt mocujący
52 Poziomnica uchwytu mocującego
* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w
skład wyposażenia standardowego.
228 | Polski
TM
Elementy wyświetlacza odbiornika laserowego
a Wskaźnik ustawienia „dokładnego"
b Wskaźnik regulacji „ustawienie średnie"
c Wskaźnik ustawienia „zgrubnego"
d Wskaźnik kierunku „przesunąć w dół"
e Wskaźnik środka
f Wskaźnik kierunku „przesunąć w górę"
g Alarm wyładowania akumulatora
h Symbol włączonego sygnału dźwiękowego
Dane techniczne
Odbiornik lasera
Numer katalogowy
Długość fali światła
Odbierana prędkość rotacyjna
Kąt odbioru
1) 2)
Zasięg
1) 3) 4)
Dokładność pomiaru
– Ustawienie „dokładne"
– Ustawienie „średnie"
– Ustawienie „zgrubne"
Temperatura pracy
Temperatura przechowywania
Baterie
Czas pracy ok.
Ciężar odpowiednio do
EPTA-Procedure 01/2003
Wymiary
(długość x szerokość x wysokość)
Stopień ochrony
1) w zależności od klasy i typu lasera rotacyjnego
2) Przy niekorzystnych warunkach otoczenia (na przykład przy silnym na-
słonecznieniu) zasięg pracy lasera (promień) może ulec zmniejszeniu.
3) w zależności od odstępu między odbiornikiem laserowym a laserem ro-
tacyjnym
4) Niekorzystne warunki (na przykład silne nasłonecznienie) mogą mieć
negatywny wpływ na dokładność pomiarową.
Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii
45, znajdujący się na tabliczce znamionowej.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (ochrona przed
wnikaniem pyłu i przed
zalaniem przy zanurzeniu,
w określonym czasie)
2 609 141 178 • 2.4.14
