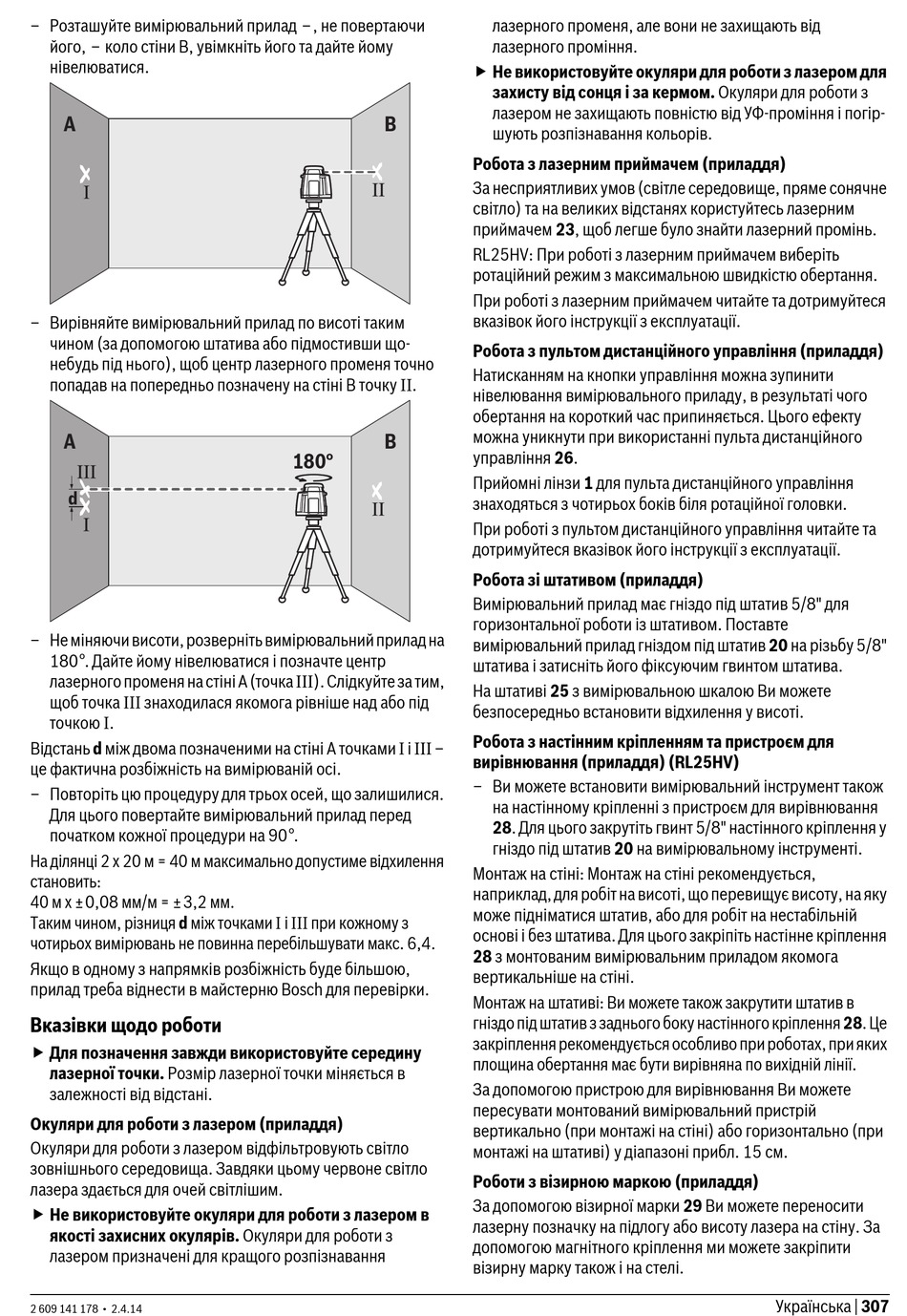

– Розташуйте вимірювальний прилад –, не повертаючи
його, – коло стіни B, увімкніть його та дайте йому
нівелюватися.
A
– Вирівняйте вимірювальний прилад по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб центр лазерного променя точно
попадав на попередньо позначену на стіні В точку II.
A
d
– Не міняючи висоти, розверніть вимірювальний прилад на
180°. Дайте йому нівелюватися і позначте центр
лазерного променя на стіні А (точка III). Слідкуйте за тим,
щоб точка III знаходилася якомога рівніше над або під
точкою I.
Відстань d між двома позначеними на стіні А точками I і III –
це фактична розбіжність на вимірюваній осі.
– Повторіть цю процедуру для трьох осей, що залишилися.
Для цього повертайте вимірювальний прилад перед
початком кожної процедури на 90°.
На ділянці 2 x 20 м = 40 м максимально допустиме відхилення
становить:
40 м x ±0,08 мм/м = ±3,2 мм.
Таким чином, різниця d між точками I і III при кожному з
чотирьох вимірювань не повинна перебільшувати макс. 6,4.
Якщо в одному з напрямків розбіжність буде більшою,
прилад треба віднести в майстерню Bosch для перевірки.
Вказівки щодо роботи
 Для позначення завжди використовуйте середину
лазерної точки. Розмір лазерної точки міняється в
залежності від відстані.
Окуляри для роботи з лазером (приладдя)
Окуляри для роботи з лазером відфільтровують світло
зовнішнього середовища. Завдяки цьому червоне світло
лазера здається для очей світлішим.
 Не використовуйте окуляри для роботи з лазером в
якості захисних окулярів. Окуляри для роботи з
лазером призначені для кращого розпізнавання
2 609 141 178 • 2.4.14
B
B
180°
лазерного променя, але вони не захищають від
лазерного проміння.
 Не використовуйте окуляри для роботи з лазером для
захисту від сонця і за кермом. Окуляри для роботи з
лазером не захищають повністю від УФ-проміння і погір-
шують розпізнавання кольорів.
Робота з лазерним приймачем (приладдя)
За несприятливих умов (світле середовище, пряме сонячне
світло) та на великих відстанях користуйтесь лазерним
приймачем 23, щоб легше було знайти лазерний промінь.
RL25HV: При роботі з лазерним приймачем виберіть
ротаційний режим з максимальною швидкістю обертання.
При роботі з лазерним приймачем читайте та дотримуйтеся
вказівок його інструкції з експлуатації.
Робота з пультом дистанційного управління (приладдя)
Натисканням на кнопки управління можна зупинити
нівелювання вимірювального приладу, в результаті чого
обертання на короткий час припиняється. Цього ефекту
можна уникнути при використанні пульта дистанційного
управління 26.
Прийомні лінзи 1 для пульта дистанційного управління
знаходяться з чотирьох боків біля ротаційної головки.
При роботі з пультом дистанційного управління читайте та
дотримуйтеся вказівок його інструкції з експлуатації.
Робота зі штативом (приладдя)
Вимірювальний прилад має гніздо під штатив 5/8" для
горизонтальної роботи із штативом. Поставте
вимірювальний прилад гніздом під штатив 20 на різьбу 5/8"
штатива і затисніть його фіксуючим гвинтом штатива.
На штативі 25 з вимірювальною шкалою Ви можете
безпосередньо встановити відхилення у висоті.
Робота з настінним кріпленням та пристроєм для
вирівнювання (приладдя) (RL25HV)
– Ви можете встановити вимірювальний інструмент також
на настінному кріпленні з пристроєм для вирівнювання
28. Для цього закрутіть гвинт 5/8" настінного кріплення у
гніздо під штатив 20 на вимірювальному інструменті.
Монтаж на стіні: Монтаж на стіні рекомендується,
наприклад, для робіт на висоті, що перевищує висоту, на яку
може підніматися штатив, або для робіт на нестабільній
основі і без штатива. Для цього закріпіть настінне кріплення
28 з монтованим вимірювальним приладом якомога
вертикальніше на стіні.
Монтаж на штативі: Ви можете також закрутити штатив в
гніздо під штатив з заднього боку настінного кріплення 28. Це
закріплення рекомендується особливо при роботах, при яких
площина обертання має бути вирівняна по вихідній лінії.
За допомогою пристрою для вирівнювання Ви можете
пересувати монтований вимірювальний пристрій
вертикально (при монтажі на стіні) або горизонтально (при
монтажі на штативі) у діапазоні прибл. 15 см.
Роботи з візирною маркою (приладдя)
За допомогою візирної марки 29 Ви можете переносити
лазерну позначку на підлогу або висоту лазера на стіну. За
допомогою магнітного кріплення ми можете закріпити
візирну марку також і на стелі.
