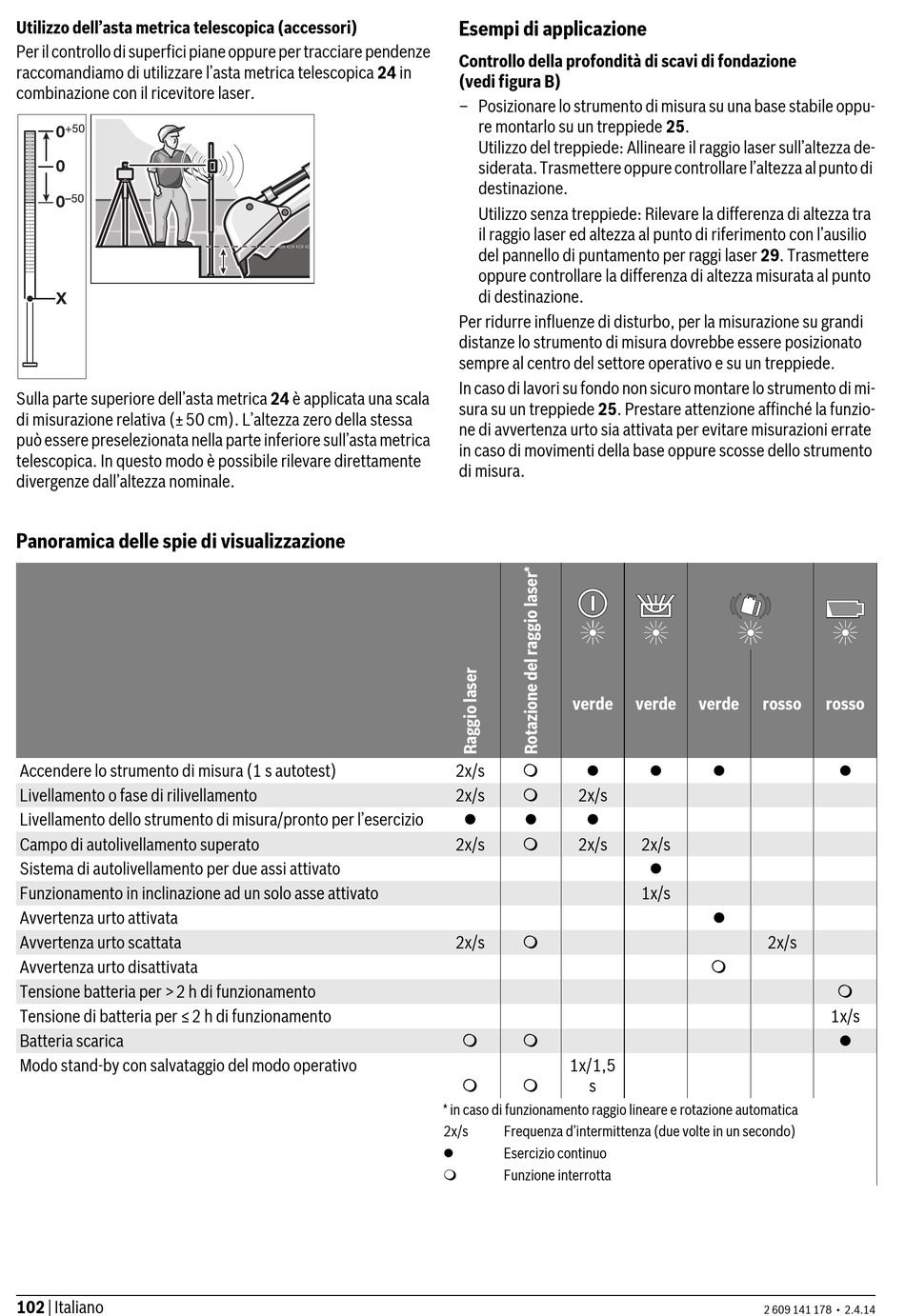

Utilizzo dell'asta metrica telescopica (accessori)
Per il controllo di superfici piane oppure per tracciare pendenze
raccomandiamo di utilizzare l'asta metrica telescopica 24 in
combinazione con il ricevitore laser.
Sulla parte superiore dell'asta metrica 24 è applicata una scala
di misurazione relativa (±50 cm). L'altezza zero della stessa
può essere preselezionata nella parte inferiore sull'asta metrica
telescopica. In questo modo è possibile rilevare direttamente
divergenze dall'altezza nominale.
Panoramica delle spie di visualizzazione
Accendere lo strumento di misura (1 s autotest)
Livellamento o fase di rilivellamento
Livellamento dello strumento di misura/pronto per l'esercizio
Campo di autolivellamento superato
Sistema di autolivellamento per due assi attivato
Funzionamento in inclinazione ad un solo asse attivato
Avvertenza urto attivata
Avvertenza urto scattata
Avvertenza urto disattivata
Tensione batteria per >2 h di funzionamento
Tensione di batteria per ≤2 h di funzionamento
Batteria scarica
Modo stand-by con salvataggio del modo operativo
102 | Italiano

Esempi di applicazione

Controllo della profondità di scavi di fondazione
(vedi figura B)
– Posizionare lo strumento di misura su una base stabile oppu-
re montarlo su un treppiede 25.
Utilizzo del treppiede: Allineare il raggio laser sull'altezza de-
siderata. Trasmettere oppure controllare l'altezza al punto di
destinazione.
Utilizzo senza treppiede: Rilevare la differenza di altezza tra
il raggio laser ed altezza al punto di riferimento con l'ausilio
del pannello di puntamento per raggi laser 29. Trasmettere
oppure controllare la differenza di altezza misurata al punto
di destinazione.
Per ridurre influenze di disturbo, per la misurazione su grandi
distanze lo strumento di misura dovrebbe essere posizionato
sempre al centro del settore operativo e su un treppiede.
In caso di lavori su fondo non sicuro montare lo strumento di mi-
sura su un treppiede 25. Prestare attenzione affinché la funzio-
ne di avvertenza urto sia attivata per evitare misurazioni errate
in caso di movimenti della base oppure scosse dello strumento
di misura.
verde
 
2x/s

2x/s 2x/s
  

2x/s 2x/s

2x/s
 
1x/1,5
 
s
* in caso di funzionamento raggio lineare e rotazione automatica
2x/s Frequenza d'intermittenza (due volte in un secondo)

Esercizio continuo

Funzione interrotta
verde verde rosso
 
2x/s

1x/s

2x/s

2 609 141 178 • 2.4.14
rosso


1x/s

