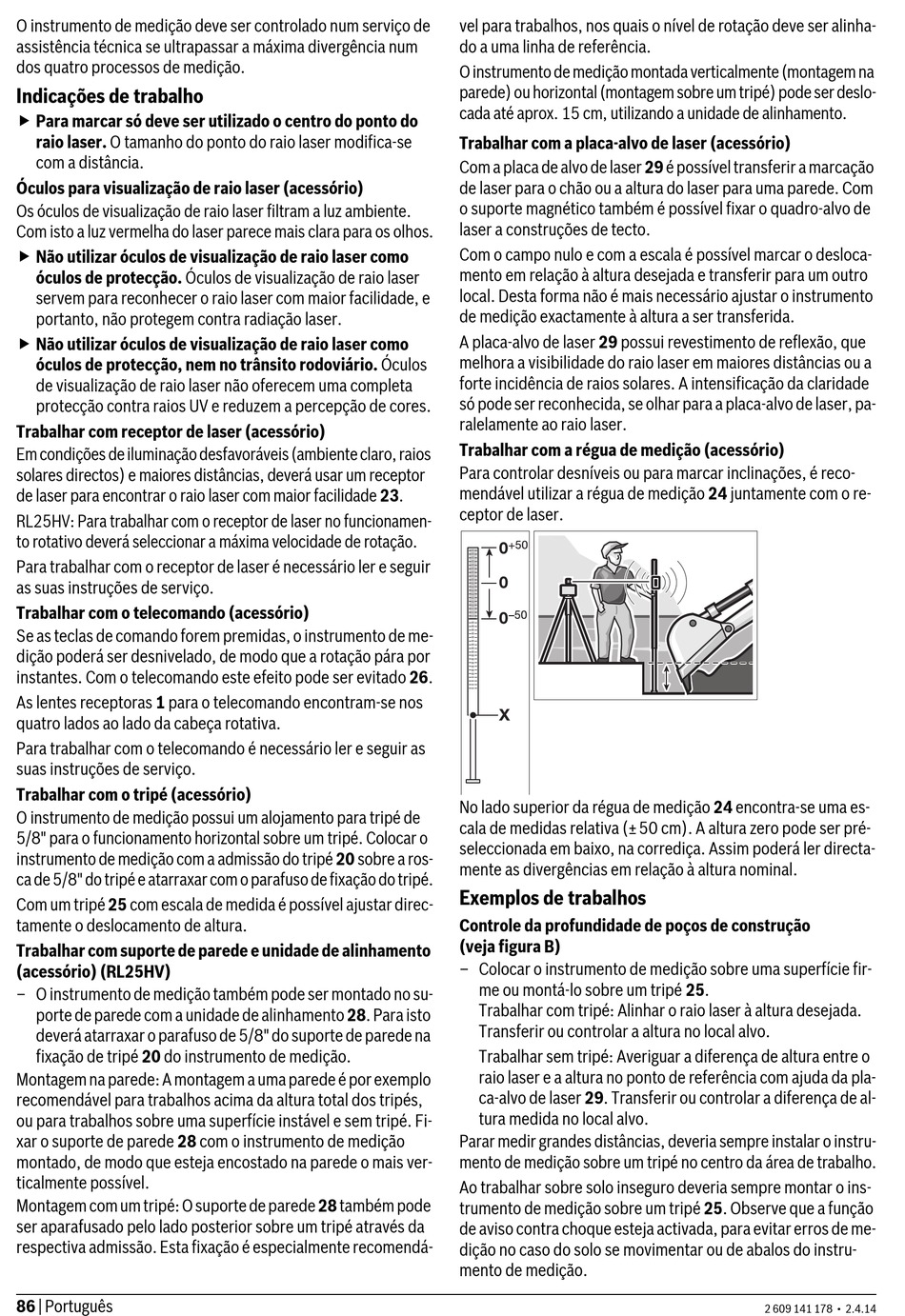

O instrumento de medição deve ser controlado num serviço de
assistência técnica se ultrapassar a máxima divergência num
dos quatro processos de medição.
Indicações de trabalho
 Para marcar só deve ser utilizado o centro do ponto do
raio laser. O tamanho do ponto do raio laser modifica-se
com a distância.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente.
Com isto a luz vermelha do laser parece mais clara para os olhos.
 Não utilizar óculos de visualização de raio laser como
óculos de protecção. Óculos de visualização de raio laser
servem para reconhecer o raio laser com maior facilidade, e
portanto, não protegem contra radiação laser.
 Não utilizar óculos de visualização de raio laser como
óculos de protecção, nem no trânsito rodoviário. Óculos
de visualização de raio laser não oferecem uma completa
protecção contra raios UV e reduzem a percepção de cores.
Trabalhar com receptor de laser (acessório)
Em condições de iluminação desfavoráveis (ambiente claro, raios
solares directos) e maiores distâncias, deverá usar um receptor
de laser para encontrar o raio laser com maior facilidade 23.
RL25HV: Para trabalhar com o receptor de laser no funcionamen-
to rotativo deverá seleccionar a máxima velocidade de rotação.
Para trabalhar com o receptor de laser é necessário ler e seguir
as suas instruções de serviço.
Trabalhar com o telecomando (acessório)
Se as teclas de comando forem premidas, o instrumento de me-
dição poderá ser desnivelado, de modo que a rotação pára por
instantes. Com o telecomando este efeito pode ser evitado 26.
As lentes receptoras 1 para o telecomando encontram-se nos
quatro lados ao lado da cabeça rotativa.
Para trabalhar com o telecomando é necessário ler e seguir as
suas instruções de serviço.
Trabalhar com o tripé (acessório)
O instrumento de medição possui um alojamento para tripé de
5/8" para o funcionamento horizontal sobre um tripé. Colocar o
instrumento de medição com a admissão do tripé 20 sobre a ros-
ca de 5/8" do tripé e atarraxar com o parafuso de fixação do tripé.
Com um tripé 25 com escala de medida é possível ajustar direc-
tamente o deslocamento de altura.
Trabalhar com suporte de parede e unidade de alinhamento
(acessório) (RL25HV)
– O instrumento de medição também pode ser montado no su-
porte de parede com a unidade de alinhamento 28. Para isto
deverá atarraxar o parafuso de 5/8" do suporte de parede na
fixação de tripé 20 do instrumento de medição.
Montagem na parede: A montagem a uma parede é por exemplo
recomendável para trabalhos acima da altura total dos tripés,
ou para trabalhos sobre uma superfície instável e sem tripé. Fi-
xar o suporte de parede 28 com o instrumento de medição
montado, de modo que esteja encostado na parede o mais ver-
ticalmente possível.
Montagem com um tripé: O suporte de parede 28 também pode
ser aparafusado pelo lado posterior sobre um tripé através da
respectiva admissão. Esta fixação é especialmente recomendá-
86 | Português
vel para trabalhos, nos quais o nível de rotação deve ser alinha-
do a uma linha de referência.
O instrumento de medição montada verticalmente (montagem na
parede) ou horizontal (montagem sobre um tripé) pode ser deslo-
cada até aprox. 15 cm, utilizando a unidade de alinhamento.
Trabalhar com a placa-alvo de laser (acessório)
Com a placa de alvo de laser 29 é possível transferir a marcação
de laser para o chão ou a altura do laser para uma parede. Com
o suporte magnético também é possível fixar o quadro-alvo de
laser a construções de tecto.
Com o campo nulo e com a escala é possível marcar o desloca-
mento em relação à altura desejada e transferir para um outro
local. Desta forma não é mais necessário ajustar o instrumento
de medição exactamente à altura a ser transferida.
A placa-alvo de laser 29 possui revestimento de reflexão, que
melhora a visibilidade do raio laser em maiores distâncias ou a
forte incidência de raios solares. A intensificação da claridade
só pode ser reconhecida, se olhar para a placa-alvo de laser, pa-
ralelamente ao raio laser.
Trabalhar com a régua de medição (acessório)
Para controlar desníveis ou para marcar inclinações, é reco-
mendável utilizar a régua de medição 24 juntamente com o re-
ceptor de laser.
No lado superior da régua de medição 24 encontra-se uma es-
cala de medidas relativa (±50 cm). A altura zero pode ser pré-
seleccionada em baixo, na corrediça. Assim poderá ler directa-
mente as divergências em relação à altura nominal.

Exemplos de trabalhos

Controle da profundidade de poços de construção
(veja figura B)
– Colocar o instrumento de medição sobre uma superfície fir-
me ou montá-lo sobre um tripé 25.
Trabalhar com tripé: Alinhar o raio laser à altura desejada.
Transferir ou controlar a altura no local alvo.
Trabalhar sem tripé: Averiguar a diferença de altura entre o
raio laser e a altura no ponto de referência com ajuda da pla-
ca-alvo de laser 29. Transferir ou controlar a diferença de al-
tura medida no local alvo.
Parar medir grandes distâncias, deveria sempre instalar o instru-
mento de medição sobre um tripé no centro da área de trabalho.
Ao trabalhar sobre solo inseguro deveria sempre montar o ins-
trumento de medição sobre um tripé 25. Observe que a função
de aviso contra choque esteja activada, para evitar erros de me-
dição no caso do solo se movimentar ou de abalos do instru-
mento de medição.
