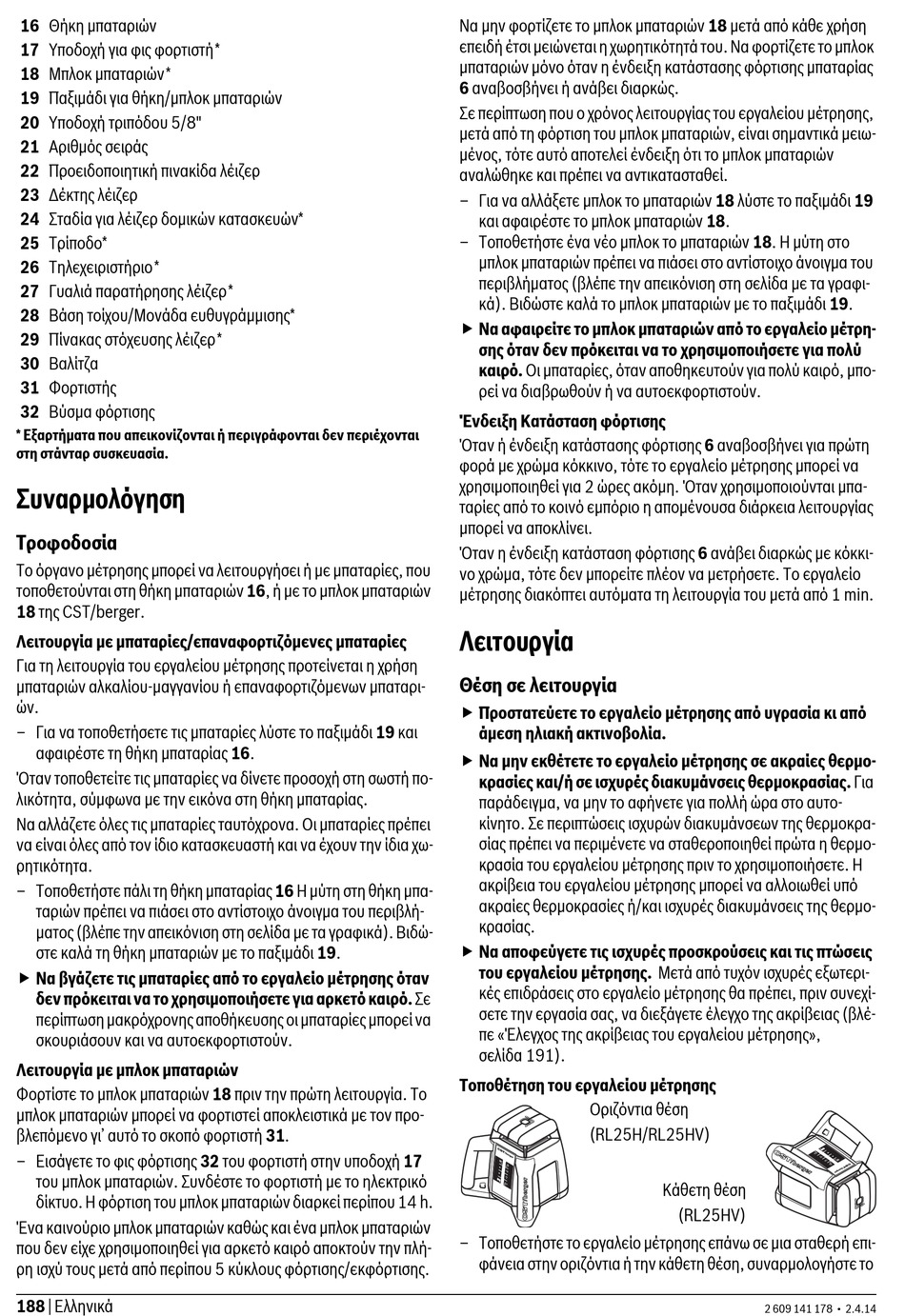

Θέση Σε Λειτουργία - Bosch RL25H Originalbetriebsanleitung

16 Θήκη μπαταριών
17 Υποδοχή για φις φορτιστή*
18 Μπλοκ μπαταριών*
19 Παξιμάδι για θήκη/μπλοκ μπαταριών
20 Υποδοχή τριπόδου 5/8"
21 Αριθμός σειράς
22 Προειδοποιητική πινακίδα λέιζερ
23 Δέκτης λέιζερ
24 Σταδία για λέιζερ δομικών κατασκευών*
25 Τρίποδο*
26 Τηλεχειριστήριο*
27 Γυαλιά παρατήρησης λέιζερ*
28 Βάση τοίχου/Μονάδα ευθυγράμμισης*
29 Πίνακας στόχευσης λέιζερ*
30 Βαλίτζα
31 Φορτιστής
32 Βύσμα φόρτισης
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται
στη στάνταρ συσκευασία.
Συναρμολόγηση
Τροφοδοσία
Το όργανο μέτρησης μπορεί να λειτουργήσει ή με μπαταρίες, που
τοποθετούνται στη θήκη μπαταριών 16, ή με το μπλοκ μπαταριών
18 της CST/berger.
Λειτουργία με μπαταρίες/επαναφορτιζόμενες μπαταρίες
Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση
μπαταριών αλκαλίου-μαγγανίου ή επαναφορτιζόμενων μπαταρι-
ών.
– Για να τοποθετήσετε τις μπαταρίες λύστε το παξιμάδι 19 και
αφαιρέστε τη θήκη μπαταρίας 16.
Όταν τοποθετείτε τις μπαταρίες να δίνετε προσοχή στη σωστή πο-
λικότητα, σύμφωνα με την εικόνα στη θήκη μπαταρίας.
Να αλλάζετε όλες τις μπαταρίες ταυτόχρονα. Οι μπαταρίες πρέπει
να είναι όλες από τον ίδιο κατασκευαστή και να έχουν την ίδια χω-
ρητικότητα.
– Τοποθετήστε πάλι τη θήκη μπαταρίας 16 Η μύτη στη θήκη μπα-
ταριών πρέπει να πιάσει στο αντίστοιχο άνοιγμα του περιβλή-
ματος (βλέπε την απεικόνιση στη σελίδα με τα γραφικά). Βιδώ-
στε καλά τη θήκη μπαταριών με το παξιμάδι 19.
 Να βγάζετε τις μπαταρίες από το εργαλείο μέτρησης όταν
δεν πρόκειται να το χρησιμοποιήσετε για αρκετό καιρό. Σε
περίπτωση μακρόχρονης αποθήκευσης οι μπαταρίες μπορεί να
σκουριάσουν και να αυτοεκφορτιστούν.
Λειτουργία με μπλοκ μπαταριών
Φορτίστε το μπλοκ μπαταριών 18 πριν την πρώτη λειτουργία. Το
μπλοκ μπαταριών μπορεί να φορτιστεί αποκλειστικά με τον προ-
βλεπόμενο γι' αυτό το σκοπό φορτιστή 31.
– Εισάγετε το φις φόρτισης 32 του φορτιστή στην υποδοχή 17
του μπλοκ μπαταριών. Συνδέστε το φορτιστή με το ηλεκτρικό
δίκτυο. Η φόρτιση του μπλοκ μπαταριών διαρκεί περίπου 14 h.
Ένα καινούριο μπλοκ μπαταριών καθώς και ένα μπλοκ μπαταριών
που δεν είχε χρησιμοποιηθεί για αρκετό καιρό αποκτούν την πλή-
ρη ισχύ τους μετά από περίπου 5 κύκλους φόρτισης/εκφόρτισης.
188 | Eλληνικά
Να μην φορτίζετε το μπλοκ μπαταριών 18 μετά από κάθε χρήση
επειδή έτσι μειώνεται η χωρητικότητά του. Να φορτίζετε το μπλοκ
μπαταριών μόνο όταν η ένδειξη κατάστασης φόρτισης μπαταρίας
6 αναβοσβήνει ή ανάβει διαρκώς.
Σε περίπτωση που ο χρόνος λειτουργίας του εργαλείου μέτρησης,
μετά από τη φόρτιση του μπλοκ μπαταριών, είναι σημαντικά μειω-
μένος, τότε αυτό αποτελεί ένδειξη ότι το μπλοκ μπαταριών
αναλώθηκε και πρέπει να αντικατασταθεί.
– Για να αλλάξετε μπλοκ το μπαταριών 18 λύστε το παξιμάδι 19
και αφαιρέστε το μπλοκ μπαταριών 18.
– Τοποθετήστε ένα νέο μπλοκ το μπαταριών 18. Η μύτη στο
μπλοκ μπαταριών πρέπει να πιάσει στο αντίστοιχο άνοιγμα του
περιβλήματος (βλέπε την απεικόνιση στη σελίδα με τα γραφι-
κά). Βιδώστε καλά το μπλοκ μπαταριών με το παξιμάδι 19.
 Να αφαιρείτε το μπλοκ μπαταριών από το εργαλείο μέτρη-
σης όταν δεν πρόκειται να το χρησιμοποιήσετε για πολύ
καιρό. Οι μπαταρίες, όταν αποθηκευτούν για πολύ καιρό, μπο-
ρεί να διαβρωθούν ή να αυτοεκφορτιστούν.
Ένδειξη Κατάσταση φόρτισης
Όταν ή ένδειξη κατάστασης φόρτισης 6 αναβοσβήνει για πρώτη
φορά με χρώμα κόκκινο, τότε το εργαλείο μέτρησης μπορεί να
χρησιμοποιηθεί για 2 ώρες ακόμη. Όταν χρησιμοποιούνται μπα-
ταρίες από το κοινό εμπόριο η απομένουσα διάρκεια λειτουργίας
μπορεί να αποκλίνει.
Όταν η ένδειξη κατάσταση φόρτισης 6 ανάβει διαρκώς με κόκκι-
νο χρώμα, τότε δεν μπορείτε πλέον να μετρήσετε. Το εργαλείο
μέτρησης διακόπτει αυτόματα τη λειτουργία του μετά από 1 min.
Λειτουργία
Θέση σε λειτουργία
 Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από
άμεση ηλιακή ακτινοβολία.
 Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμο-
κρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για
παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτο-
κίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρα-
σίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμο-
κρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η
ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό
ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμο-
κρασίας.
 Να αποφεύγετε τις ισχυρές προσκρούσεις και τις πτώσεις
του εργαλείου μέτρησης. Μετά από τυχόν ισχυρές εξωτερι-
κές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχί-
σετε την εργασία σας, να διεξάγετε έλεγχο της ακρίβειας (βλέ-
πε «Έλεγχος της ακρίβειας του εργαλείου μέτρησης»,
σελίδα 191).
Τοποθέτηση του εργαλείου μέτρησης
Οριζόντια θέση
(RL25H/RL25HV)
– Τοποθετήστε το εργαλείο μέτρησης επάνω σε μια σταθερή επι-
φάνεια στην οριζόντια ή την κάθετη θέση, συναρμολογήστε το
Κάθετη θέση
(RL25HV)
2 609 141 178 • 2.4.14
