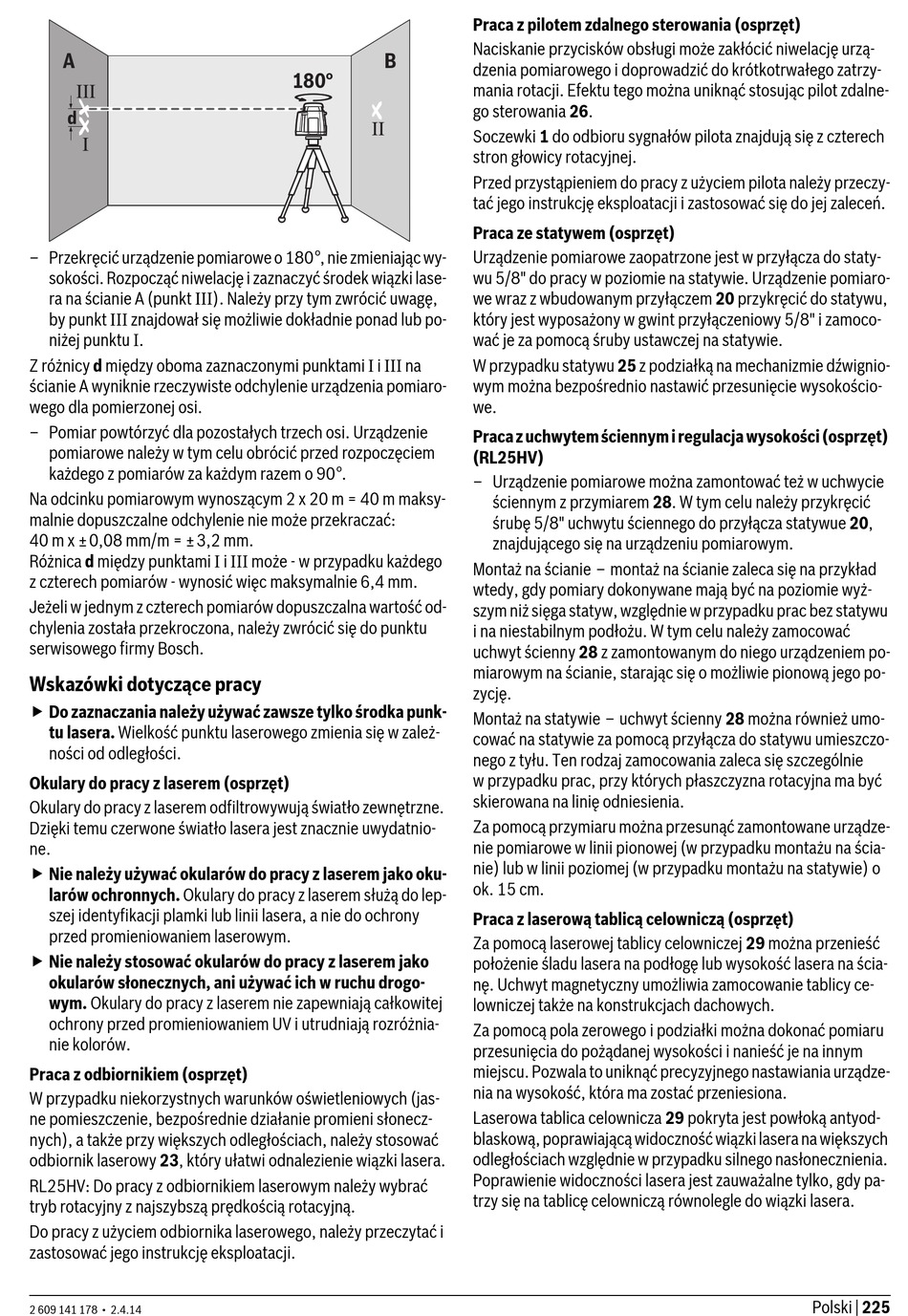

A
d
– Przekręcić urządzenie pomiarowe o 180°, nie zmieniając wy-
sokości. Rozpocząć niwelację i zaznaczyć środek wiązki lase-
ra na ścianie A (punkt III). Należy przy tym zwrócić uwagę,
by punkt III znajdował się możliwie dokładnie ponad lub po-
niżej punktu I.
Z różnicy d między oboma zaznaczonymi punktami I i III na
ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiaro-
wego dla pomierzonej osi.
– Pomiar powtórzyć dla pozostałych trzech osi. Urządzenie
pomiarowe należy w tym celu obrócić przed rozpoczęciem
każdego z pomiarów za każdym razem o 90°.
Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m maksy-
malnie dopuszczalne odchylenie nie może przekraczać:
40 m x ±0,08 mm/m = ±3,2 mm.
Różnica d między punktami I i III może - w przypadku każdego
z czterech pomiarów - wynosić więc maksymalnie 6,4 mm.
Jeżeli w jednym z czterech pomiarów dopuszczalna wartość od-
chylenia została przekroczona, należy zwrócić się do punktu
serwisowego firmy Bosch.
Wskazówki dotyczące pracy
 Do zaznaczania należy używać zawsze tylko środka punk-
tu lasera. Wielkość punktu laserowego zmienia się w zależ-
ności od odległości.
Okulary do pracy z laserem (osprzęt)
Okulary do pracy z laserem odfiltrowywują światło zewnętrzne.
Dzięki temu czerwone światło lasera jest znacznie uwydatnio-
ne.
 Nie należy używać okularów do pracy z laserem jako oku-
larów ochronnych. Okulary do pracy z laserem służą do lep-
szej identyfikacji plamki lub linii lasera, a nie do ochrony
przed promieniowaniem laserowym.
 Nie należy stosować okularów do pracy z laserem jako
okularów słonecznych, ani używać ich w ruchu drogo-
wym. Okulary do pracy z laserem nie zapewniają całkowitej
ochrony przed promieniowaniem UV i utrudniają rozróżnia-
nie kolorów.
Praca z odbiornikiem (osprzęt)
W przypadku niekorzystnych warunków oświetleniowych (jas-
ne pomieszczenie, bezpośrednie działanie promieni słonecz-
nych), a także przy większych odległościach, należy stosować
odbiornik laserowy 23, który ułatwi odnalezienie wiązki lasera.
RL25HV: Do pracy z odbiornikiem laserowym należy wybrać
tryb rotacyjny z najszybszą prędkością rotacyjną.
Do pracy z użyciem odbiornika laserowego, należy przeczytać i
zastosować jego instrukcję eksploatacji.
2 609 141 178 • 2.4.14
B
180°
Praca z pilotem zdalnego sterowania (osprzęt)
Naciskanie przycisków obsługi może zakłócić niwelację urzą-
dzenia pomiarowego i doprowadzić do krótkotrwałego zatrzy-
mania rotacji. Efektu tego można uniknąć stosując pilot zdalne-
go sterowania 26.
Soczewki 1 do odbioru sygnałów pilota znajdują się z czterech
stron głowicy rotacyjnej.
Przed przystąpieniem do pracy z użyciem pilota należy przeczy-
tać jego instrukcję eksploatacji i zastosować się do jej zaleceń.
Praca ze statywem (osprzęt)
Urządzenie pomiarowe zaopatrzone jest w przyłącza do staty-
wu 5/8" do pracy w poziomie na statywie. Urządzenie pomiaro-
we wraz z wbudowanym przyłączem 20 przykręcić do statywu,
który jest wyposażony w gwint przyłączeniowy 5/8" i zamoco-
wać je za pomocą śruby ustawczej na statywie.
W przypadku statywu 25 z podziałką na mechanizmie dźwignio-
wym można bezpośrednio nastawić przesunięcie wysokościo-
we.
Praca z uchwytem ściennym i regulacja wysokości (osprzęt)
(RL25HV)
– Urządzenie pomiarowe można zamontować też w uchwycie
ściennym z przymiarem 28. W tym celu należy przykręcić
śrubę 5/8" uchwytu ściennego do przyłącza statywue 20,
znajdującego się na urządzeniu pomiarowym.
Montaż na ścianie – montaż na ścianie zaleca się na przykład
wtedy, gdy pomiary dokonywane mają być na poziomie wyż-
szym niż sięga statyw, względnie w przypadku prac bez statywu
i na niestabilnym podłożu. W tym celu należy zamocować
uchwyt ścienny 28 z zamontowanym do niego urządzeniem po-
miarowym na ścianie, starając się o możliwie pionową jego po-
zycję.
Montaż na statywie – uchwyt ścienny 28 można również umo-
cować na statywie za pomocą przyłącza do statywu umieszczo-
nego z tyłu. Ten rodzaj zamocowania zaleca się szczególnie
w przypadku prac, przy których płaszczyzna rotacyjna ma być
skierowana na linię odniesienia.
Za pomocą przymiaru można przesunąć zamontowane urządze-
nie pomiarowe w linii pionowej (w przypadku montażu na ścia-
nie) lub w linii poziomej (w przypadku montażu na statywie) o
ok. 15 cm.
Praca z laserową tablicą celowniczą (osprzęt)
Za pomocą laserowej tablicy celowniczej 29 można przenieść
położenie śladu lasera na podłogę lub wysokość lasera na ścia-
nę. Uchwyt magnetyczny umożliwia zamocowanie tablicy ce-
lowniczej także na konstrukcjach dachowych.
Za pomocą pola zerowego i podziałki można dokonać pomiaru
przesunięcia do pożądanej wysokości i nanieść je na innym
miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządze-
nia na wysokość, która ma zostać przeniesiona.
Laserowa tablica celownicza 29 pokryta jest powłoką antyod-
blaskową, poprawiającą widoczność wiązki lasera na większych
odległościach względnie w przypadku silnego nasłonecznienia.
Poprawienie widoczności lasera jest zauważalne tylko, gdy pa-
trzy się na tablicę celowniczą równolegle do wiązki lasera.
Polski | 225
