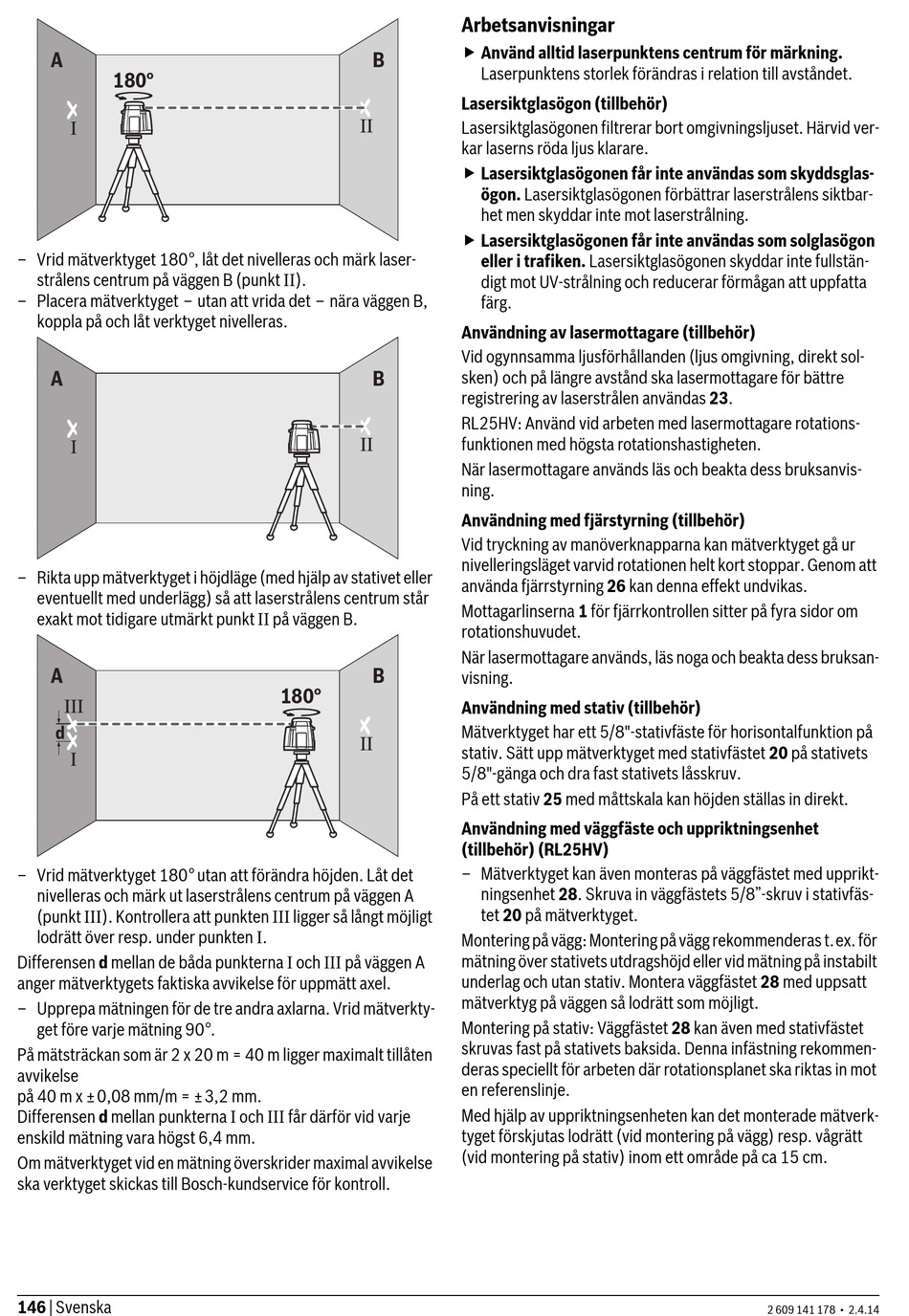

A
180°
– Vrid mätverktyget 180°, låt det nivelleras och märk laser-
strålens centrum på väggen B (punkt II).
– Placera mätverktyget – utan att vrida det – nära väggen B,
koppla på och låt verktyget nivelleras.
A
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller
eventuellt med underlägg) så att laserstrålens centrum står
exakt mot tidigare utmärkt punkt II på väggen B.
A
d
– Vrid mätverktyget 180° utan att förändra höjden. Låt det
nivelleras och märk ut laserstrålens centrum på väggen A
(punkt III). Kontrollera att punkten III ligger så långt möjligt
lodrätt över resp. under punkten I.
Differensen d mellan de båda punkterna I och III på väggen A
anger mätverktygets faktiska avvikelse för uppmätt axel.
– Upprepa mätningen för de tre andra axlarna. Vrid mätverkty-
get före varje mätning 90°.
På mätsträckan som är 2 x 20 m = 40 m ligger maximalt tillåten
avvikelse
på 40 m x ±0,08 mm/m = ±3,2 mm.
Differensen d mellan punkterna I och III får därför vid varje
enskild mätning vara högst 6,4 mm.
Om mätverktyget vid en mätning överskrider maximal avvikelse
ska verktyget skickas till Bosch-kundservice för kontroll.
146 | Svenska
B
B
B
180°
Arbetsanvisningar
Använd alltid laserpunktens centrum för märkning.
Laserpunktens storlek förändras i relation till avståndet.
Lasersiktglasögon (tillbehör)
Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid ver-
kar laserns röda ljus klarare.
Lasersiktglasögonen får inte användas som skyddsglas-
ögon. Lasersiktglasögonen förbättrar laserstrålens siktbar-
het men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon
eller i trafiken. Lasersiktglasögonen skyddar inte fullstän-
digt mot UV-strålning och reducerar förmågan att uppfatta
färg.
Användning av lasermottagare (tillbehör)
Vid ogynnsamma ljusförhållanden (ljus omgivning, direkt sol-
sken) och på längre avstånd ska lasermottagare för bättre
registrering av laserstrålen användas 23.
RL25HV: Använd vid arbeten med lasermottagare rotations-
funktionen med högsta rotationshastigheten.
När lasermottagare används läs och beakta dess bruksanvis-
ning.
Användning med fjärstyrning (tillbehör)
Vid tryckning av manöverknapparna kan mätverktyget gå ur
nivelleringsläget varvid rotationen helt kort stoppar. Genom att
använda fjärrstyrning 26 kan denna effekt undvikas.
Mottagarlinserna 1 för fjärrkontrollen sitter på fyra sidor om
rotationshuvudet.
När lasermottagare används, läs noga och beakta dess bruksan-
visning.
Användning med stativ (tillbehör)
Mätverktyget har ett 5/8"-stativfäste för horisontalfunktion på
stativ. Sätt upp mätverktyget med stativfästet 20 på stativets
5/8"-gänga och dra fast stativets låsskruv.
På ett stativ 25 med måttskala kan höjden ställas in direkt.
Användning med väggfäste och uppriktningsenhet
(tillbehör) (RL25HV)
– Mätverktyget kan även monteras på väggfästet med upprikt-
ningsenhet 28. Skruva in väggfästets 5/8"-skruv i stativfäs-
tet 20 på mätverktyget.
Montering på vägg: Montering på vägg rekommenderas t.ex. för
mätning över stativets utdragshöjd eller vid mätning på instabilt
underlag och utan stativ. Montera väggfästet 28 med uppsatt
mätverktyg på väggen så lodrätt som möjligt.
Montering på stativ: Väggfästet 28 kan även med stativfästet
skruvas fast på stativets baksida. Denna infästning rekommen-
deras speciellt för arbeten där rotationsplanet ska riktas in mot
en referenslinje.
Med hjälp av uppriktningsenheten kan det monterade mätverk-
tyget förskjutas lodrätt (vid montering på vägg) resp. vågrätt
(vid montering på stativ) inom ett område på ca 15 cm.
2 609 141 178 • 2.4.14
