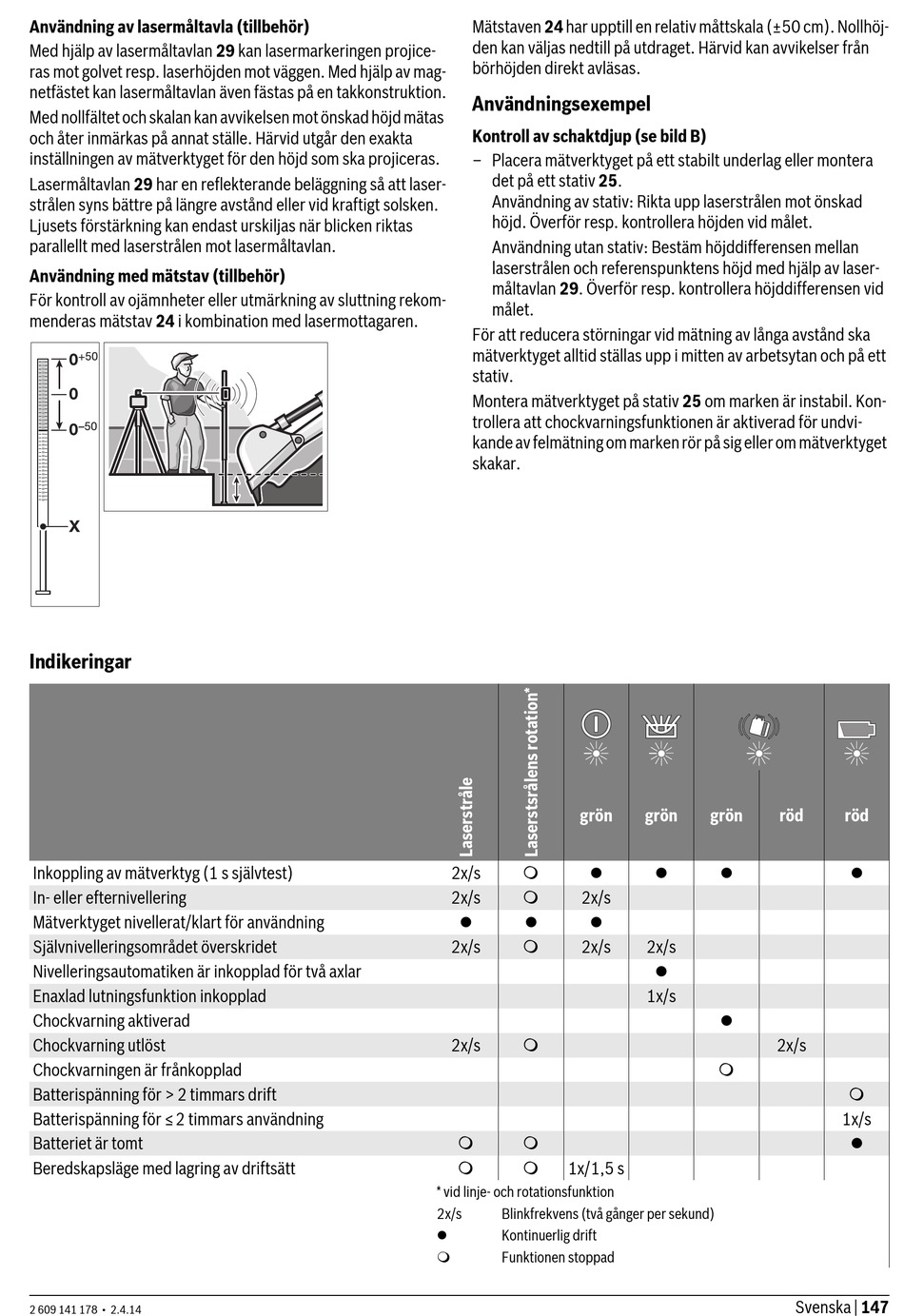

Användning av lasermåltavla (tillbehör)
Med hjälp av lasermåltavlan 29 kan lasermarkeringen projice-
ras mot golvet resp. laserhöjden mot väggen. Med hjälp av mag-
netfästet kan lasermåltavlan även fästas på en takkonstruktion.
Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas
och åter inmärkas på annat ställe. Härvid utgår den exakta
inställningen av mätverktyget för den höjd som ska projiceras.
Lasermåltavlan 29 har en reflekterande beläggning så att laser-
strålen syns bättre på längre avstånd eller vid kraftigt solsken.
Ljusets förstärkning kan endast urskiljas när blicken riktas
parallellt med laserstrålen mot lasermåltavlan.
Användning med mätstav (tillbehör)
För kontroll av ojämnheter eller utmärkning av sluttning rekom-
menderas mätstav 24 i kombination med lasermottagaren.
Indikeringar
Inkoppling av mätverktyg (1 s självtest)
In- eller efternivellering
Mätverktyget nivellerat/klart för användning
Självnivelleringsområdet överskridet
Nivelleringsautomatiken är inkopplad för två axlar
Enaxlad lutningsfunktion inkopplad
Chockvarning aktiverad
Chockvarning utlöst
Chockvarningen är frånkopplad
Batterispänning för > 2 timmars drift
Batterispänning för ≤2 timmars användning
Batteriet är tomt
Beredskapsläge med lagring av driftsätt
2 609 141 178 • 2.4.14
Mätstaven 24 har upptill en relativ måttskala (±50 cm). Nollhöj-
den kan väljas nedtill på utdraget. Härvid kan avvikelser från
börhöjden direkt avläsas.
Användningsexempel
Kontroll av schaktdjup (se bild B)
– Placera mätverktyget på ett stabilt underlag eller montera
det på ett stativ 25.
Användning av stativ: Rikta upp laserstrålen mot önskad
höjd. Överför resp. kontrollera höjden vid målet.
Användning utan stativ: Bestäm höjddifferensen mellan
laserstrålen och referenspunktens höjd med hjälp av laser-
måltavlan 29. Överför resp. kontrollera höjddifferensen vid
målet.
För att reducera störningar vid mätning av långa avstånd ska
mätverktyget alltid ställas upp i mitten av arbetsytan och på ett
stativ.
Montera mätverktyget på stativ 25 om marken är instabil. Kon-
trollera att chockvarningsfunktionen är aktiverad för undvi-
kande av felmätning om marken rör på sig eller om mätverktyget
skakar.
grön
 
2x/s

2x/s 2x/s
  

2x/s 2x/s

2x/s
 
 
1x/1,5 s
* vid linje- och rotationsfunktion
2x/s Blinkfrekvens (två gånger per sekund)

Kontinuerlig drift

Funktionen stoppad
grön grön röd
 
2x/s

1x/s

2x/s

Svenska | 147
röd


1x/s

