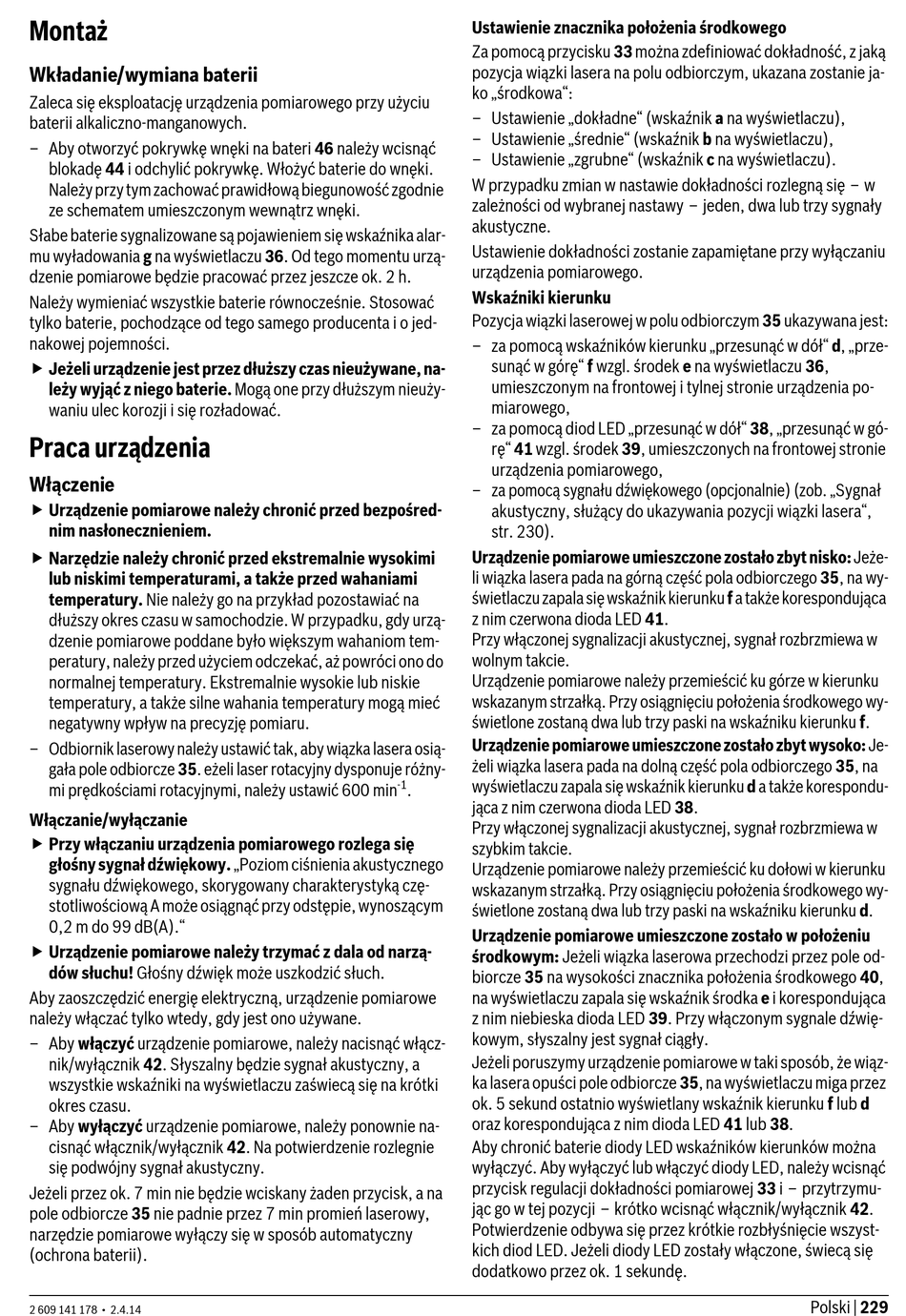

Montaż
Wkładanie/wymiana baterii
Zaleca się eksploatację urządzenia pomiarowego przy użyciu
baterii alkaliczno-manganowych.
– Aby otworzyć pokrywkę wnęki na bateri 46 należy wcisnąć
blokadę 44 i odchylić pokrywkę. Włożyć baterie do wnęki.
Należy przy tym zachować prawidłową biegunowość zgodnie
ze schematem umieszczonym wewnątrz wnęki.
Słabe baterie sygnalizowane są pojawieniem się wskaźnika alar-
mu wyładowania g na wyświetlaczu 36. Od tego momentu urzą-
dzenie pomiarowe będzie pracować przez jeszcze ok. 2 h.
Należy wymieniać wszystkie baterie równocześnie. Stosować
tylko baterie, pochodzące od tego samego producenta i o jed-
nakowej pojemności.
 Jeżeli urządzenie jest przez dłuższy czas nieużywane, na-
leży wyjąć z niego baterie. Mogą one przy dłuższym nieuży-
waniu ulec korozji i się rozładować.
Praca urządzenia
Włączenie
 Urządzenie pomiarowe należy chronić przed bezpośred-
nim nasłonecznieniem.
 Narzędzie należy chronić przed ekstremalnie wysokimi
lub niskimi temperaturami, a także przed wahaniami
temperatury. Nie należy go na przykład pozostawiać na
dłuższy okres czasu w samochodzie. W przypadku, gdy urzą-
dzenie pomiarowe poddane było większym wahaniom tem-
peratury, należy przed użyciem odczekać, aż powróci ono do
normalnej temperatury. Ekstremalnie wysokie lub niskie
temperatury, a także silne wahania temperatury mogą mieć
negatywny wpływ na precyzję pomiaru.
– Odbiornik laserowy należy ustawić tak, aby wiązka lasera osią-
gała pole odbiorcze 35. eżeli laser rotacyjny dysponuje różny-
mi prędkościami rotacyjnymi, należy ustawić 600 min
Włączanie/wyłączanie
 Przy włączaniu urządzenia pomiarowego rozlega się
głośny sygnał dźwiękowy. „Poziom ciśnienia akustycznego
sygnału dźwiękowego, skorygowany charakterystyką czę-
stotliwościową A może osiągnąć przy odstępie, wynoszącym
0,2 m do 99 dB(A)."
 Urządzenie pomiarowe należy trzymać z dala od narzą-
dów słuchu! Głośny dźwięk może uszkodzić słuch.
Aby zaoszczędzić energię elektryczną, urządzenie pomiarowe
należy włączać tylko wtedy, gdy jest ono używane.
– Aby włączyć urządzenie pomiarowe, należy nacisnąć włącz-
nik/wyłącznik 42. Słyszalny będzie sygnał akustyczny, a
wszystkie wskaźniki na wyświetlaczu zaświecą się na krótki
okres czasu.
– Aby wyłączyć urządzenie pomiarowe, należy ponownie na-
cisnąć włącznik/wyłącznik 42. Na potwierdzenie rozlegnie
się podwójny sygnał akustyczny.
Jeżeli przez ok. 7 min nie będzie wciskany żaden przycisk, a na
pole odbiorcze 35 nie padnie przez 7 min promień laserowy,
narzędzie pomiarowe wyłączy się w sposób automatyczny
(ochrona baterii).
2 609 141 178 • 2.4.14
Ustawienie znacznika położenia środkowego
Za pomocą przycisku 33 można zdefiniować dokładność, z jaką
pozycja wiązki lasera na polu odbiorczym, ukazana zostanie ja-
ko „środkowa":
– Ustawienie „dokładne" (wskaźnik a na wyświetlaczu),
– Ustawienie „średnie" (wskaźnik b na wyświetlaczu),
– Ustawienie „zgrubne" (wskaźnik c na wyświetlaczu).
W przypadku zmian w nastawie dokładności rozlegną się – w
zależności od wybranej nastawy – jeden, dwa lub trzy sygnały
akustyczne.
Ustawienie dokładności zostanie zapamiętane przy wyłączaniu
urządzenia pomiarowego.
Wskaźniki kierunku
Pozycja wiązki laserowej w polu odbiorczym 35 ukazywana jest:
– za pomocą wskaźników kierunku „przesunąć w dół" d, „prze-
sunąć w górę" f wzgl. środek e na wyświetlaczu 36,
umieszczonym na frontowej i tylnej stronie urządzenia po-
miarowego,
– za pomocą diod LED „przesunąć w dół" 38, „przesunąć w gó-
rę" 41 wzgl. środek 39, umieszczonych na frontowej stronie
urządzenia pomiarowego,
– za pomocą sygnału dźwiękowego (opcjonalnie) (zob. „Sygnał
akustyczny, służący do ukazywania pozycji wiązki lasera",
str. 230).
Urządzenie pomiarowe umieszczone zostało zbyt nisko: Jeże-
li wiązka lasera pada na górną część pola odbiorczego 35, na wy-
świetlaczu zapala się wskaźnik kierunku f a także korespondująca
z nim czerwona dioda LED 41.
Przy włączonej sygnalizacji akustycznej, sygnał rozbrzmiewa w
wolnym takcie.
Urządzenie pomiarowe należy przemieścić ku górze w kierunku
wskazanym strzałką. Przy osiągnięciu położenia środkowego wy-
świetlone zostaną dwa lub trzy paski na wskaźniku kierunku f.
Urządzenie pomiarowe umieszczone zostało zbyt wysoko: Je-
żeli wiązka lasera pada na dolną część pola odbiorczego 35, na
-1
wyświetlaczu zapala się wskaźnik kierunku d a także korespondu-
.
jąca z nim czerwona dioda LED 38.
Przy włączonej sygnalizacji akustycznej, sygnał rozbrzmiewa w
szybkim takcie.
Urządzenie pomiarowe należy przemieścić ku dołowi w kierunku
wskazanym strzałką. Przy osiągnięciu położenia środkowego wy-
świetlone zostaną dwa lub trzy paski na wskaźniku kierunku d.
Urządzenie pomiarowe umieszczone zostało w położeniu
środkowym: Jeżeli wiązka laserowa przechodzi przez pole od-
biorcze 35 na wysokości znacznika położenia środkowego 40,
na wyświetlaczu zapala się wskaźnik środka e i korespondująca
z nim niebieska dioda LED 39. Przy włączonym sygnale dźwię-
kowym, słyszalny jest sygnał ciągły.
Jeżeli poruszymy urządzenie pomiarowe w taki sposób, że wiąz-
ka lasera opuści pole odbiorcze 35, na wyświetlaczu miga przez
ok. 5 sekund ostatnio wyświetlany wskaźnik kierunku f lub d
oraz korespondująca z nim dioda LED 41 lub 38.
Aby chronić baterie diody LED wskaźników kierunków można
wyłączyć. Aby wyłączyć lub włączyć diody LED, należy wcisnąć
przycisk regulacji dokładności pomiarowej 33 i – przytrzymu-
jąc go w tej pozycji – krótko wcisnąć włącznik/wyłącznik 42.
Potwierdzenie odbywa się przez krótkie rozbłyśnięcie wszyst-
kich diod LED. Jeżeli diody LED zostały włączone, świecą się
dodatkowo przez ok. 1 sekundę.
Polski | 229
