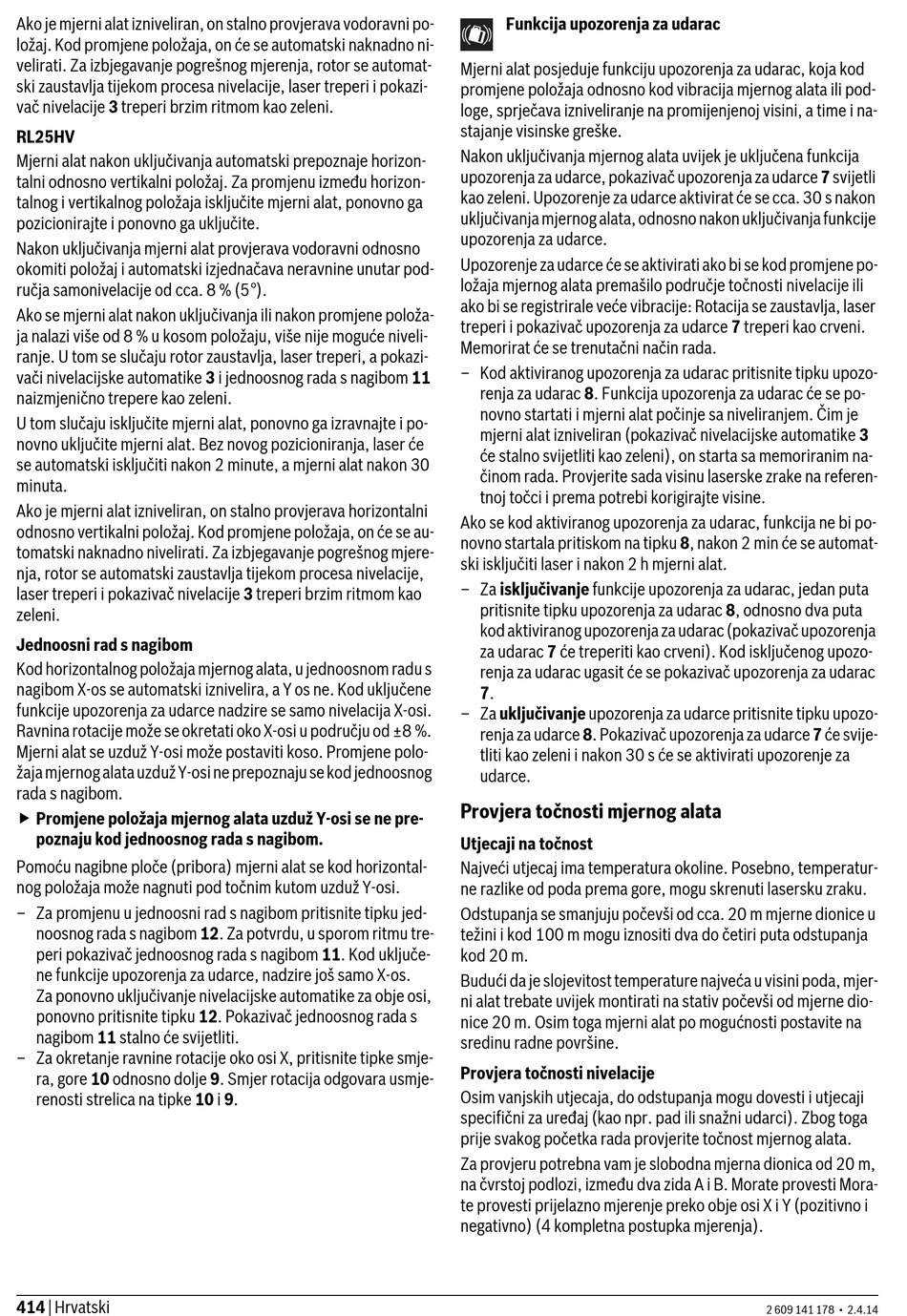

Ako je mjerni alat izniveliran, on stalno provjerava vodoravni po-
ložaj. Kod promjene položaja, on će se automatski naknadno ni-
velirati. Za izbjegavanje pogrešnog mjerenja, rotor se automat-
ski zaustavlja tijekom procesa nivelacije, laser treperi i pokazi-
vač nivelacije 3 treperi brzim ritmom kao zeleni.
RL25HV
Mjerni alat nakon uključivanja automatski prepoznaje horizon-
talni odnosno vertikalni položaj. Za promjenu između horizon-
talnog i vertikalnog položaja isključite mjerni alat, ponovno ga
pozicionirajte i ponovno ga uključite.
Nakon uključivanja mjerni alat provjerava vodoravni odnosno
okomiti položaj i automatski izjednačava neravnine unutar pod-
ručja samonivelacije od cca. 8 % (5°).
Ako se mjerni alat nakon uključivanja ili nakon promjene položa-
ja nalazi više od 8 % u kosom položaju, više nije moguće niveli-
ranje. U tom se slučaju rotor zaustavlja, laser treperi, a pokazi-
vači nivelacijske automatike 3 i jednoosnog rada s nagibom 11
naizmjenično trepere kao zeleni.
U tom slučaju isključite mjerni alat, ponovno ga izravnajte i po-
novno uključite mjerni alat. Bez novog pozicioniranja, laser će
se automatski isključiti nakon 2 minute, a mjerni alat nakon 30
minuta.
Ako je mjerni alat izniveliran, on stalno provjerava horizontalni
odnosno vertikalni položaj. Kod promjene položaja, on će se au-
tomatski naknadno nivelirati. Za izbjegavanje pogrešnog mjere-
nja, rotor se automatski zaustavlja tijekom procesa nivelacije,
laser treperi i pokazivač nivelacije 3 treperi brzim ritmom kao
zeleni.
Jednoosni rad s nagibom
Kod horizontalnog položaja mjernog alata, u jednoosnom radu s
nagibom X-os se automatski iznivelira, a Y os ne. Kod uključene
funkcije upozorenja za udarce nadzire se samo nivelacija X-osi.
Ravnina rotacije može se okretati oko X-osi u području od ±8 %.
Mjerni alat se uzduž Y-osi može postaviti koso. Promjene polo-
žaja mjernog alata uzduž Y-osi ne prepoznaju se kod jednoosnog
rada s nagibom.
Promjene položaja mjernog alata uzduž Y-osi se ne pre-
poznaju kod jednoosnog rada s nagibom.
Pomoću nagibne ploče (pribora) mjerni alat se kod horizontal-
nog položaja može nagnuti pod točnim kutom uzduž Y-osi.
– Za promjenu u jednoosni rad s nagibom pritisnite tipku jed-
noosnog rada s nagibom 12. Za potvrdu, u sporom ritmu tre-
peri pokazivač jednoosnog rada s nagibom 11. Kod uključe-
ne funkcije upozorenja za udarce, nadzire još samo X-os.
Za ponovno uključivanje nivelacijske automatike za obje osi,
ponovno pritisnite tipku 12. Pokazivač jednoosnog rada s
nagibom 11 stalno će svijetliti.
– Za okretanje ravnine rotacije oko osi X, pritisnite tipke smje-
ra, gore 10 odnosno dolje 9. Smjer rotacija odgovara usmje-
renosti strelica na tipke 10 i 9.
414 | Hrvatski
Funkcija upozorenja za udarac
Mjerni alat posjeduje funkciju upozorenja za udarac, koja kod
promjene položaja odnosno kod vibracija mjernog alata ili pod-
loge, sprječava izniveliranje na promijenjenoj visini, a time i na-
stajanje visinske greške.
Nakon uključivanja mjernog alata uvijek je uključena funkcija
upozorenja za udarce, pokazivač upozorenja za udarce 7 svijetli
kao zeleni. Upozorenje za udarce aktivirat će se cca. 30 s nakon
uključivanja mjernog alata, odnosno nakon uključivanja funkcije
upozorenja za udarce.
Upozorenje za udarce će se aktivirati ako bi se kod promjene po-
ložaja mjernog alata premašilo područje točnosti nivelacije ili
ako bi se registrirale veće vibracije: Rotacija se zaustavlja, laser
treperi i pokazivač upozorenja za udarce 7 treperi kao crveni.
Memorirat će se trenutačni način rada.
– Kod aktiviranog upozorenja za udarac pritisnite tipku upozo-
renja za udarac 8. Funkcija upozorenja za udarac će se po-
novno startati i mjerni alat počinje sa niveliranjem. Čim je
mjerni alat izniveliran (pokazivač nivelacijske automatike 3
će stalno svijetliti kao zeleni), on starta sa memoriranim na-
činom rada. Provjerite sada visinu laserske zrake na referen-
tnoj točci i prema potrebi korigirajte visine.
Ako se kod aktiviranog upozorenja za udarac, funkcija ne bi po-
novno startala pritiskom na tipku 8, nakon 2 min će se automat-
ski isključiti laser i nakon 2 h mjerni alat.
– Za isključivanje funkcije upozorenja za udarac, jedan puta
pritisnite tipku upozorenja za udarac 8, odnosno dva puta
kod aktiviranog upozorenja za udarac (pokazivač upozorenja
za udarac 7 će treperiti kao crveni). Kod isključenog upozo-
renja za udarac ugasit će se pokazivač upozorenja za udarac
7.
– Za uključivanje upozorenja za udarce pritisnite tipku upozo-
renja za udarce 8. Pokazivač upozorenja za udarce 7 će svije-
tliti kao zeleni i nakon 30 s će se aktivirati upozorenje za
udarce.
Provjera točnosti mjernog alata
Utjecaji na točnost
Najveći utjecaj ima temperatura okoline. Posebno, temperatur-
ne razlike od poda prema gore, mogu skrenuti lasersku zraku.
Odstupanja se smanjuju počevši od cca. 20 m mjerne dionice u
težini i kod 100 m mogu iznositi dva do četiri puta odstupanja
kod 20 m.
Budući da je slojevitost temperature najveća u visini poda, mjer-
ni alat trebate uvijek montirati na stativ počevši od mjerne dio-
nice 20 m. Osim toga mjerni alat po mogućnosti postavite na
sredinu radne površine.
Provjera točnosti nivelacije
Osim vanjskih utjecaja, do odstupanja mogu dovesti i utjecaji
specifični za uređaj (kao npr. pad ili snažni udarci). Zbog toga
prije svakog početka rada provjerite točnost mjernog alata.
Za provjeru potrebna vam je slobodna mjerna dionica od 20 m,
na čvrstoj podlozi, između dva zida A i B. Morate provesti Mora-
te provesti prijelazno mjerenje preko obje osi X i Y (pozitivno i
negativno) (4 kompletna postupka mjerenja).
2 609 141 178 • 2.4.14
