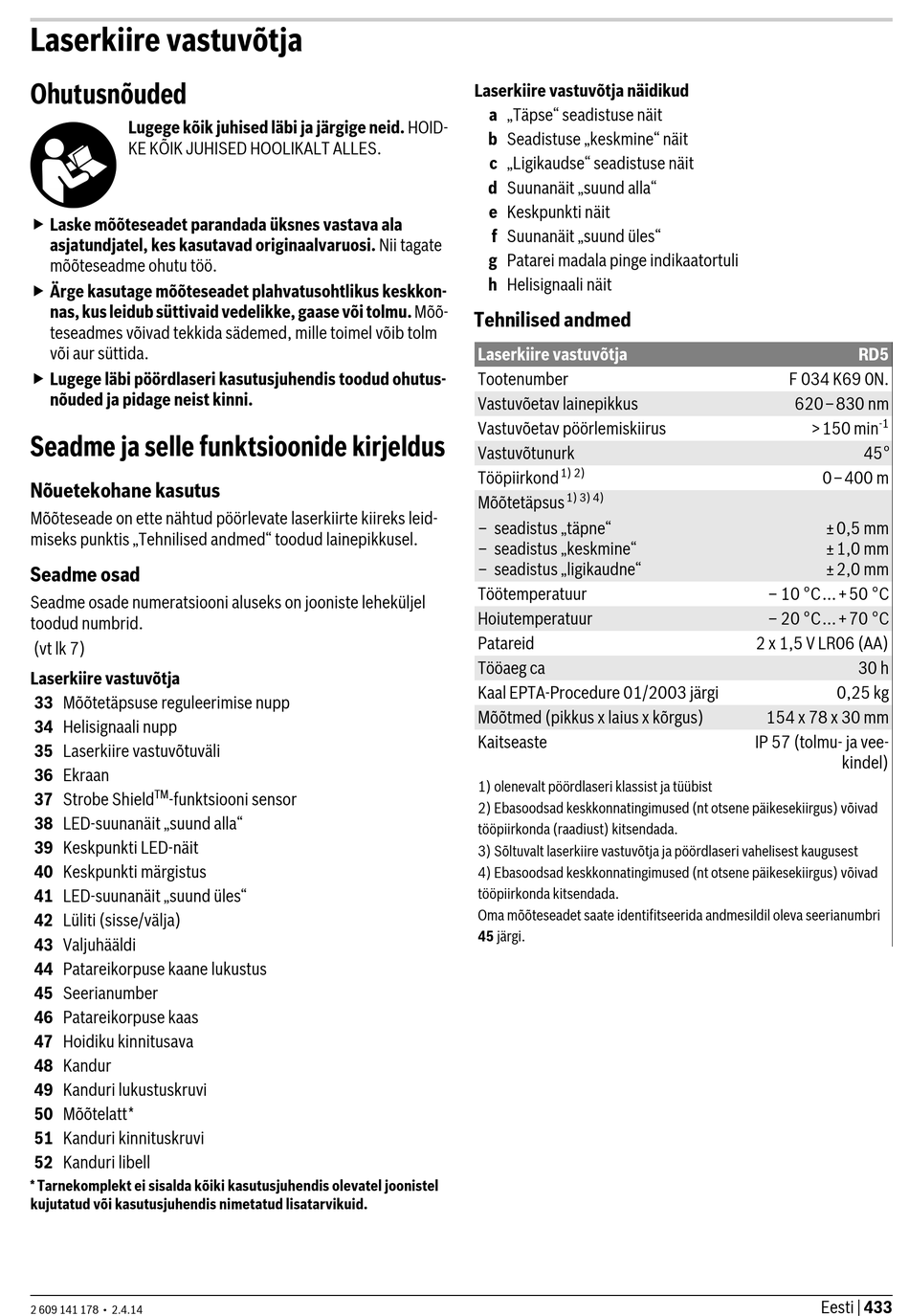

Bosch RL25H Originalbetriebsanleitung Seite 433

Laserkiire vastuvõtja
Ohutusnõuded
Lugege kõik juhised läbi ja järgige neid. HOID-
KE KÕIK JUHISED HOOLIKALT ALLES.
 Laske mõõteseadet parandada üksnes vastava ala
asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate
mõõteseadme ohutu töö.
 Ärge kasutage mõõteseadet plahvatusohtlikus keskkon-
nas, kus leidub süttivaid vedelikke, gaase või tolmu. Mõõ-
teseadmes võivad tekkida sädemed, mille toimel võib tolm
või aur süttida.
 Lugege läbi pöördlaseri kasutusjuhendis toodud ohutus-
nõuded ja pidage neist kinni.
Seadme ja selle funktsioonide kirjeldus
Nõuetekohane kasutus
Mõõteseade on ette nähtud pöörlevate laserkiirte kiireks leid-
miseks punktis „Tehnilised andmed" toodud lainepikkusel.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.
(vt lk 7)
Laserkiire vastuvõtja
33 Mõõtetäpsuse reguleerimise nupp
34 Helisignaali nupp
35 Laserkiire vastuvõtuväli
36 Ekraan
TM
37 Strobe Shield -funktsiooni sensor
38 LED-suunanäit „suund alla"
39 Keskpunkti LED-näit
40 Keskpunkti märgistus
41 LED-suunanäit „suund üles"
42 Lüliti (sisse/välja)
43 Valjuhääldi
44 Patareikorpuse kaane lukustus
45 Seerianumber
46 Patareikorpuse kaas
47 Hoidiku kinnitusava
48 Kandur
49 Kanduri lukustuskruvi
50 Mõõtelatt*
51 Kanduri kinnituskruvi
52 Kanduri libell
* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid.
2 609 141 178 • 2.4.14
Laserkiire vastuvõtja näidikud
a „Täpse" seadistuse näit
b Seadistuse „keskmine" näit
c „Ligikaudse" seadistuse näit
d Suunanäit „suund alla"
e Keskpunkti näit
f Suunanäit „suund üles"
g Patarei madala pinge indikaatortuli
h Helisignaali näit
Tehnilised andmed
Laserkiire vastuvõtja
Tootenumber
Vastuvõetav lainepikkus
Vastuvõetav pöörlemiskiirus
Vastuvõtunurk
1) 2)
Tööpiirkond
1) 3) 4)
Mõõtetäpsus
– seadistus „täpne"
– seadistus „keskmine"
– seadistus „ligikaudne"
Töötemperatuur
Hoiutemperatuur
Patareid
Tööaeg ca
Kaal EPTA-Procedure 01/2003 järgi
Mõõtmed (pikkus x laius x kõrgus)
Kaitseaste
1) olenevalt pöördlaseri klassist ja tüübist
2) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad
tööpiirkonda (raadiust) kitsendada.
3) Sõltuvalt laserkiire vastuvõtja ja pöördlaseri vahelisest kaugusest
4) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad
tööpiirkonda kitsendada.
Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri
45 järgi.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (tolmu- ja vee-
kindel)
