funzionamento inclinato ad un asse 11 è illuminato perma-
nentemente.
– Per ruotare il piano di rotazione intorno all'asse X premere i
tasti di direzione sopra 10 e sotto 9. Il senso di rotazione cor-
risponde all'allineamento delle frecce sui tasti 10 e 9.
Funzione avvertenza urto
Lo strumento di misura è dotato di una funzione di avvertenza
urto che, in caso di cambiamenti di posizione oppure urti dello
strumento di misura o in caso di vibrazioni del fondo, è in grado
di impedire che venga effettuata un'operazione di livellamento
su un'altezza modificata e conseguentemente errori di altezza.
All'accensione dello strumento di misura la funzione avvertenza
urto è sempre inserita, l'indicatore avvertenza urto 7 è illumina-
to in verde. L'avvertenza urto viene attivata ca. 30 s dopo l'ac-
censione dello strumento di misura ovvero dall'inserimento del-
la funzione avvertenza urto.
Se durante un cambiamento della posizione dello strumento di
misura viene superato il campo di precisione di livellamento op-
pure viene registrato un forte urto, viene attivata l'avvertenza
urto. La rotazione viene arrestata, il laser lampeggia e l'indicato-
re avvertenza urto 7 lampeggia in rosso. Il modo operativo at-
tuale viene memorizzato.
– In caso di avvertenza urto attivata premere il tasto avverten-
za urto 8. La funzione avvertenza urto viene avviata di nuovo
e lo strumento di misura inizia con il livellamento. Non appe-
na lo strumento di misura è a livello (l'indicatore di livella-
mento 3 è illuminato costantemente in verde), si avvia nel
modo operativo memorizzato. Controllare ora l'altezza del
raggio laser ad un punto di riferimento e, se necessario, cor-
reggere l'altezza.
Se in caso di avvertenza urto attivata, non viene avviata di nuovo
la funzione premendo il tasto 8, il laser si spegne automatica-
mente dopo 2 min e lo strumento di misura dopo 2 h.
– Per spegnere la funzione avvertenza urto premere una volta
il tasto avvertenza urto 8 oppure in caso di avvertenza urto
attivata (indicatore avvertenza urto 7 lampeggia in rosso)
due volte. In caso di avvertenza urto disinserita l'indicatore
avvertenza urto 7 si spegne.
– Per l'accensione dell'avvertenza urto premere il tasto avver-
tenza urto 8. L'indicatore avvertenza urto 7 è illuminato in
verde e dopo 30 s viene attivata l'avvertenza urto.
Controllo della precisione dello strumento di misura
Fattori che influenzano la precisione
L'influenza più significativa è quella esercitata dalla temperatu-
ra ambientale. In modo particolare le differenze di temperatura
che dal basso vanno verso l'alto possono disturbare le funzioni
del laser.
Le divergenze cominciano a diventare significanti a partire da
tratti di misura di ca. 20 m ed in caso di 100 m possono arrivare
ad avere anche il doppio oppure il quadruplo della deviazione
che si ha a 20 m.
Dato che la stratificazione della temperatura nelle vicinanze del
pavimento è al massimo, si raccomanda di montare sempre lo
strumento di misura su un treppiede a partire dai 20 m di misu-
razione. Inoltre cercare possibilmente di mettere lo strumento
di misura al centro del luogo di lavoro.
100 | Italiano
Controllo della precisione di livellamento
Oltre ad effetti esterni vi possono essere anche influenze legate
allo strumento (come p.es. cadute violente oppure urti) che
possono comportare divergenze. Per questo motivo, prima di
iniziare a lavorare, controllare ogni volta il livello di precisione
dello strumento di misura.

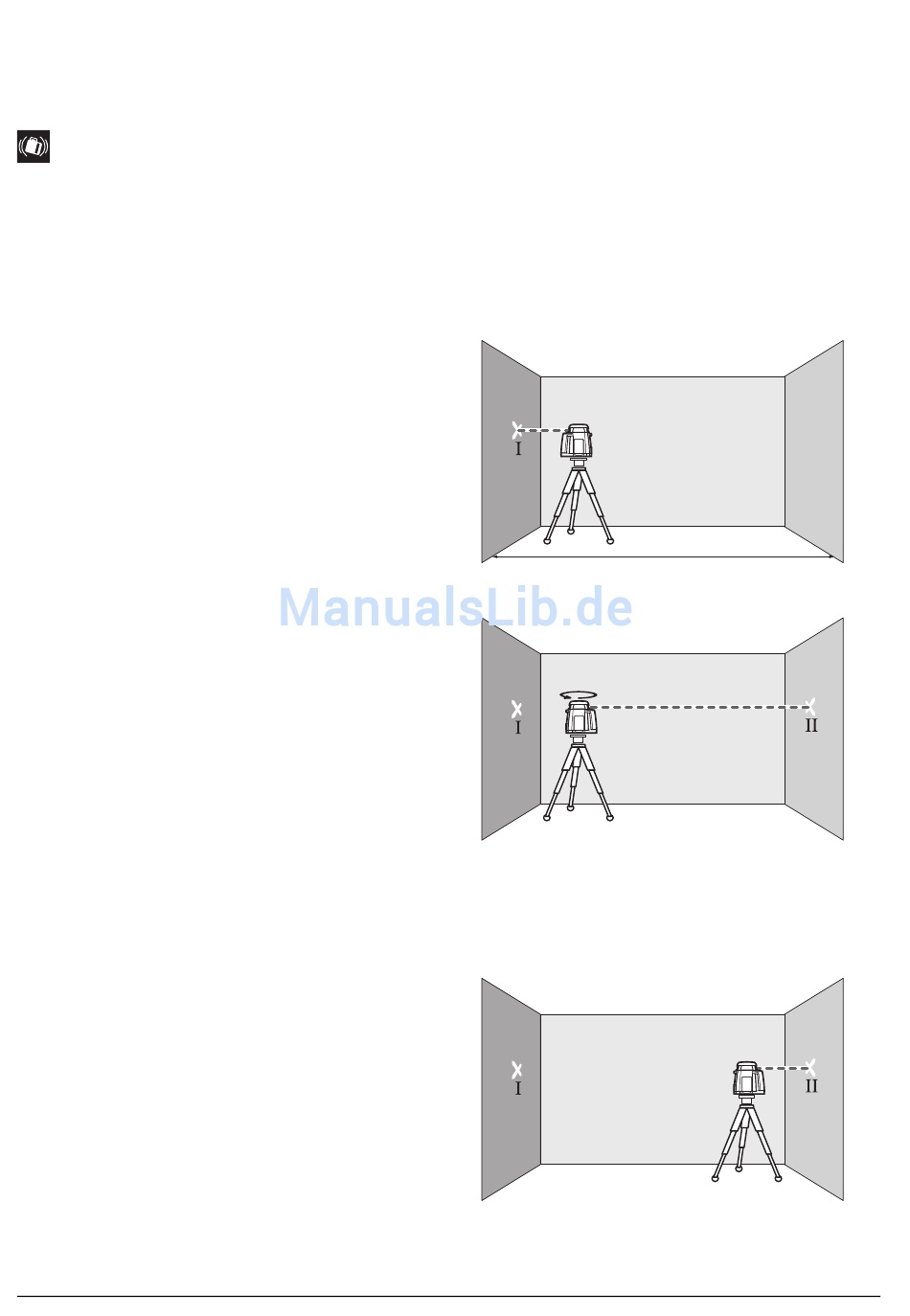

Per il controllo è necessario un tratto libero di misura di 20 m
che si trovi su base fissa tra due pareti A e B. Si deve eseguire
una misurazione di rotazione per entrambi gli assi X e Y (rispet-
tivamente positiva e negativa) (4 complete operazioni di misu-
razione).
– Installare lo strumento di misura in posizione orizzontale vici-
no alla parete A su un treppiede 25 (accessorio opzionale)
oppure poggiarlo su una base che sia ben solida e piana. Ac-
cendere lo strumento di misura.
A
– Al termine del livellamento marcare il centro del raggio laser
sulla parete A (Punto I).
A
180°
– Ruotare lo strumento di misura di 180°, lasciarlo effettuare
l'operazione di livellamento e marcare il centro del raggio la-
ser sulla parete di fronte B (Punto II).
– Installare lo strumento di misura – senza girarlo – vicino alla
parete B, accenderlo e lasciare che esegua l'operazione di li-
vellamento.
A
20 m
2 609 141 178 • 2.4.14
B
B
B
