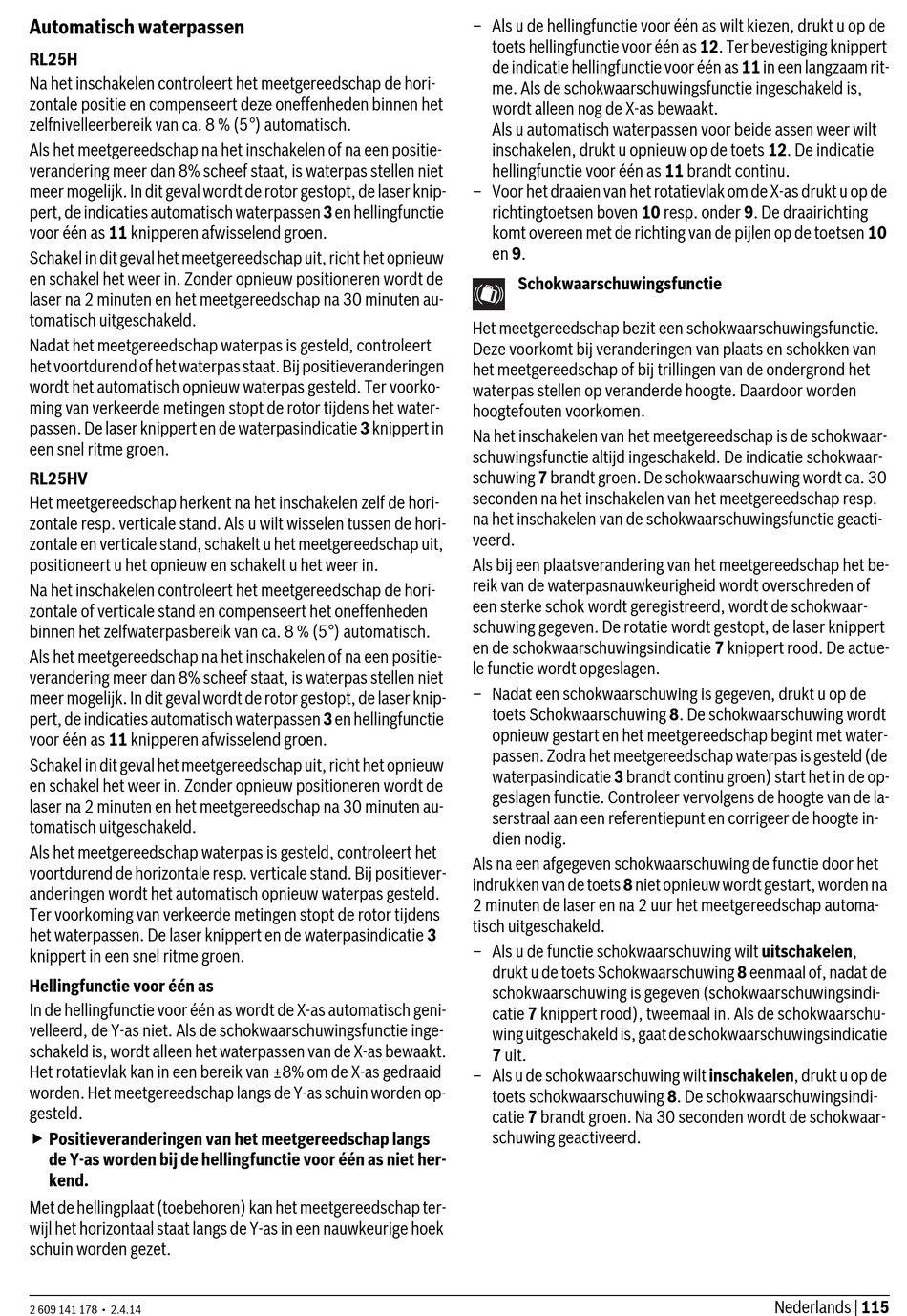

Automatisch Waterpassen - Bosch RL25H Originalbetriebsanleitung

Automatisch waterpassen

RL25H
Na het inschakelen controleert het meetgereedschap de hori-
zontale positie en compenseert deze oneffenheden binnen het
zelfnivelleerbereik van ca. 8 % (5°) automatisch.
Als het meetgereedschap na het inschakelen of na een positie-
verandering meer dan 8% scheef staat, is waterpas stellen niet
meer mogelijk. In dit geval wordt de rotor gestopt, de laser knip-
pert, de indicaties automatisch waterpassen 3 en hellingfunctie
voor één as 11 knipperen afwisselend groen.
Schakel in dit geval het meetgereedschap uit, richt het opnieuw
en schakel het weer in. Zonder opnieuw positioneren wordt de
laser na 2 minuten en het meetgereedschap na 30 minuten au-
tomatisch uitgeschakeld.
Nadat het meetgereedschap waterpas is gesteld, controleert
het voortdurend of het waterpas staat. Bij positieveranderingen
wordt het automatisch opnieuw waterpas gesteld. Ter voorko-
ming van verkeerde metingen stopt de rotor tijdens het water-
passen. De laser knippert en de waterpasindicatie 3 knippert in
een snel ritme groen.
RL25HV
Het meetgereedschap herkent na het inschakelen zelf de hori-
zontale resp. verticale stand. Als u wilt wisselen tussen de hori-
zontale en verticale stand, schakelt u het meetgereedschap uit,
positioneert u het opnieuw en schakelt u het weer in.
Na het inschakelen controleert het meetgereedschap de hori-
zontale of verticale stand en compenseert het oneffenheden
binnen het zelfwaterpasbereik van ca. 8 % (5°) automatisch.
Als het meetgereedschap na het inschakelen of na een positie-
verandering meer dan 8% scheef staat, is waterpas stellen niet
meer mogelijk. In dit geval wordt de rotor gestopt, de laser knip-
pert, de indicaties automatisch waterpassen 3 en hellingfunctie
voor één as 11 knipperen afwisselend groen.
Schakel in dit geval het meetgereedschap uit, richt het opnieuw
en schakel het weer in. Zonder opnieuw positioneren wordt de
laser na 2 minuten en het meetgereedschap na 30 minuten au-
tomatisch uitgeschakeld.
Als het meetgereedschap waterpas is gesteld, controleert het
voortdurend de horizontale resp. verticale stand. Bij positiever-
anderingen wordt het automatisch opnieuw waterpas gesteld.
Ter voorkoming van verkeerde metingen stopt de rotor tijdens
het waterpassen. De laser knippert en de waterpasindicatie 3
knippert in een snel ritme groen.
Hellingfunctie voor één as
In de hellingfunctie voor één as wordt de X-as automatisch geni-
velleerd, de Y-as niet. Als de schokwaarschuwingsfunctie inge-
schakeld is, wordt alleen het waterpassen van de X-as bewaakt.
Het rotatievlak kan in een bereik van ±8% om de X-as gedraaid
worden. Het meetgereedschap langs de Y-as schuin worden op-
gesteld.
 Positieveranderingen van het meetgereedschap langs
de Y-as worden bij de hellingfunctie voor één as niet her-
kend.
Met de hellingplaat (toebehoren) kan het meetgereedschap ter-
wijl het horizontaal staat langs de Y-as in een nauwkeurige hoek
schuin worden gezet.
2 609 141 178 • 2.4.14
– Als u de hellingfunctie voor één as wilt kiezen, drukt u op de
toets hellingfunctie voor één as 12. Ter bevestiging knippert
de indicatie hellingfunctie voor één as 11 in een langzaam rit-
me. Als de schokwaarschuwingsfunctie ingeschakeld is,
wordt alleen nog de X-as bewaakt.
Als u automatisch waterpassen voor beide assen weer wilt
inschakelen, drukt u opnieuw op de toets 12. De indicatie
hellingfunctie voor één as 11 brandt continu.
– Voor het draaien van het rotatievlak om de X-as drukt u op de
richtingtoetsen boven 10 resp. onder 9. De draairichting
komt overeen met de richting van de pijlen op de toetsen 10
en 9.
Schokwaarschuwingsfunctie
Het meetgereedschap bezit een schokwaarschuwingsfunctie.
Deze voorkomt bij veranderingen van plaats en schokken van
het meetgereedschap of bij trillingen van de ondergrond het
waterpas stellen op veranderde hoogte. Daardoor worden
hoogtefouten voorkomen.
Na het inschakelen van het meetgereedschap is de schokwaar-
schuwingsfunctie altijd ingeschakeld. De indicatie schokwaar-
schuwing 7 brandt groen. De schokwaarschuwing wordt ca. 30
seconden na het inschakelen van het meetgereedschap resp.
na het inschakelen van de schokwaarschuwingsfunctie geacti-
veerd.
Als bij een plaatsverandering van het meetgereedschap het be-
reik van de waterpasnauwkeurigheid wordt overschreden of
een sterke schok wordt geregistreerd, wordt de schokwaar-
schuwing gegeven. De rotatie wordt gestopt, de laser knippert
en de schokwaarschuwingsindicatie 7 knippert rood. De actue-
le functie wordt opgeslagen.
– Nadat een schokwaarschuwing is gegeven, drukt u op de
toets Schokwaarschuwing 8. De schokwaarschuwing wordt
opnieuw gestart en het meetgereedschap begint met water-
passen. Zodra het meetgereedschap waterpas is gesteld (de
waterpasindicatie 3 brandt continu groen) start het in de op-
geslagen functie. Controleer vervolgens de hoogte van de la-
serstraal aan een referentiepunt en corrigeer de hoogte in-
dien nodig.
Als na een afgegeven schokwaarschuwing de functie door het
indrukken van de toets 8 niet opnieuw wordt gestart, worden na
2 minuten de laser en na 2 uur het meetgereedschap automa-
tisch uitgeschakeld.
– Als u de functie schokwaarschuwing wilt uitschakelen,
drukt u de toets Schokwaarschuwing 8 eenmaal of, nadat de
schokwaarschuwing is gegeven (schokwaarschuwingsindi-
catie 7 knippert rood), tweemaal in. Als de schokwaarschu-
wing uitgeschakeld is, gaat de schokwaarschuwingsindicatie
7 uit.
– Als u de schokwaarschuwing wilt inschakelen, drukt u op de
toets schokwaarschuwing 8. De schokwaarschuwingsindi-
catie 7 brandt groen. Na 30 seconden wordt de schokwaar-
schuwing geactiveerd.
Nederlands | 115
