waarschuwingsfunctie is ingeschakeld (de schokwaarschu-
wingsindicatie 7 brandt groen).
– Als u het meetgereedschap wilt uitschakelen, drukt u op-
nieuw op de aan/uit-toets 2.
 Laat het ingeschakelde meetgereedschap niet onbe-
heerd achter en schakel het meetgereedschap na ge-
bruik uit. Andere personen kunnen door de laserstraal ver-
blind worden.
Het meetgereedschap wordt ter bescherming van de batterijen
automatisch uitgeschakeld:
– als het zich langer dan 30 minuten buiten het waterpasbe-
reik bevindt,
– als de schokwaarschuwing langer dan 2 uur werkzaam is,
– als tijdens geactiveerde stand-by (alleen met afstandsbedie-
ning mogelijk) niet binnen 2 uur weer ingeschakeld wordt.
Positioneer het meetgereedschap indien nodig opnieuw en
schakel het weer in.
Standbyfunctie met opslaan van de gebruiksmodus
Met de afstandsbediening 26 kan het meetgereedschap maxi-
maal 2 uur stand-by worden gezet. Tijdens stand-by knippert de
waterpasindicatie 3 in een langzaam ritme. Alle andere indica-
ties en de laser zijn uitgeschakeld.
De op het meetgereedschap ingestelde functie blijft bewaard.
Als de schokwaarschuwingsfunctie is ingeschakeld, wordt de
positie van het meetgereedschap ook tijdens stand-by be-
waakt.
Als u de stand-by wilt beëindigen, drukt u op een willekeurige
toets op het meetgereedschap of op de afstandsbediening 26.

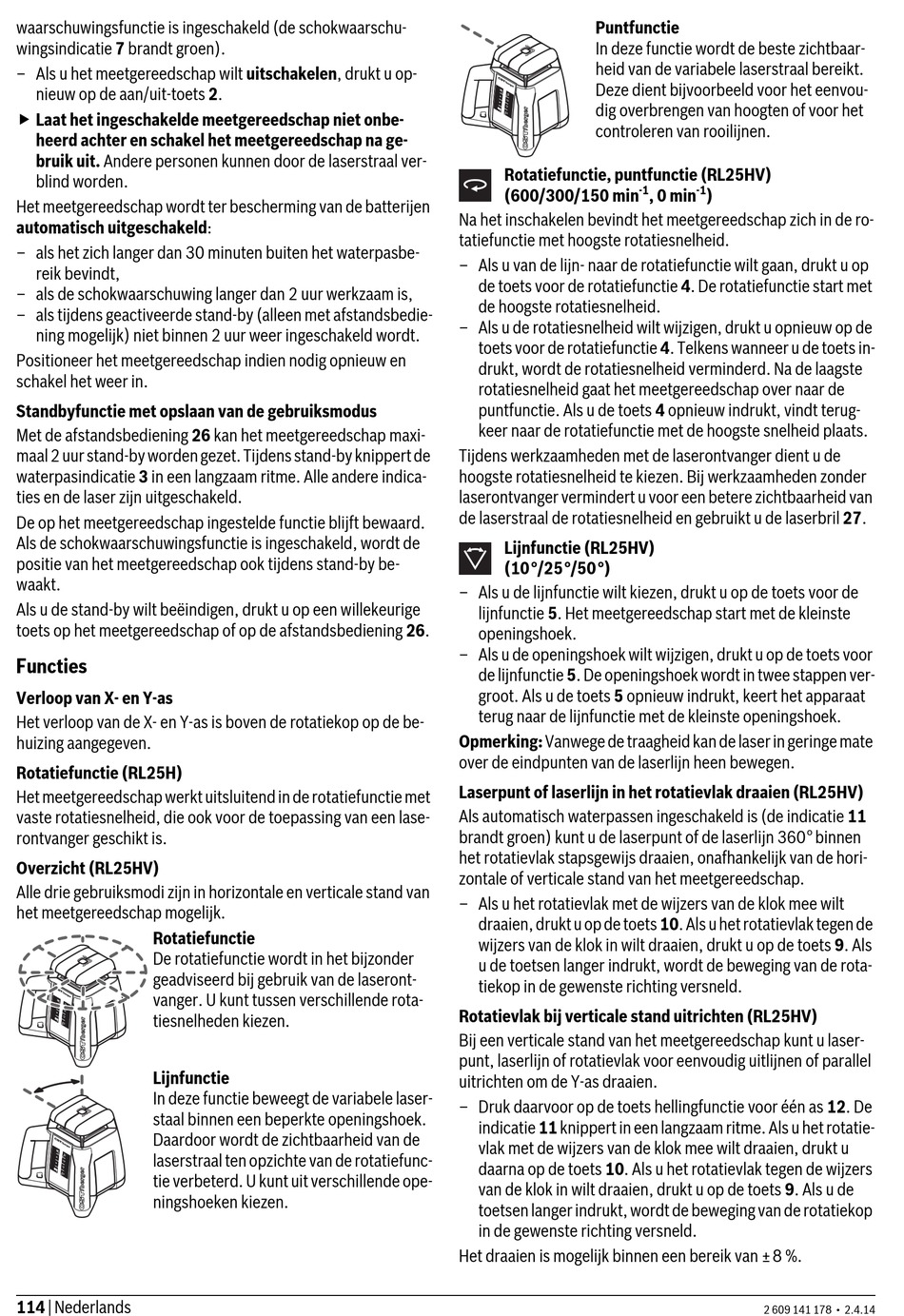

Functies
Verloop van X- en Y-as
Het verloop van de X- en Y-as is boven de rotatiekop op de be-
huizing aangegeven.
Rotatiefunctie (RL25H)
Het meetgereedschap werkt uitsluitend in de rotatiefunctie met
vaste rotatiesnelheid, die ook voor de toepassing van een lase-
rontvanger geschikt is.
Overzicht (RL25HV)
Alle drie gebruiksmodi zijn in horizontale en verticale stand van
het meetgereedschap mogelijk.
Rotatiefunctie
De rotatiefunctie wordt in het bijzonder
geadviseerd bij gebruik van de laseront-
vanger. U kunt tussen verschillende rota-
tiesnelheden kiezen.
Lijnfunctie
In deze functie beweegt de variabele laser-
staal binnen een beperkte openingshoek.
Daardoor wordt de zichtbaarheid van de
laserstraal ten opzichte van de rotatiefunc-
tie verbeterd. U kunt uit verschillende ope-
ningshoeken kiezen.
114 | Nederlands
Puntfunctie
In deze functie wordt de beste zichtbaar-
heid van de variabele laserstraal bereikt.
Deze dient bijvoorbeeld voor het eenvou-
dig overbrengen van hoogten of voor het
controleren van rooilijnen.
Rotatiefunctie, puntfunctie (RL25HV)
(600/300/150 min
Na het inschakelen bevindt het meetgereedschap zich in de ro-
tatiefunctie met hoogste rotatiesnelheid.
– Als u van de lijn- naar de rotatiefunctie wilt gaan, drukt u op
de toets voor de rotatiefunctie 4. De rotatiefunctie start met
de hoogste rotatiesnelheid.
– Als u de rotatiesnelheid wilt wijzigen, drukt u opnieuw op de
toets voor de rotatiefunctie 4. Telkens wanneer u de toets in-
drukt, wordt de rotatiesnelheid verminderd. Na de laagste
rotatiesnelheid gaat het meetgereedschap over naar de
puntfunctie. Als u de toets 4 opnieuw indrukt, vindt terug-
keer naar de rotatiefunctie met de hoogste snelheid plaats.
Tijdens werkzaamheden met de laserontvanger dient u de
hoogste rotatiesnelheid te kiezen. Bij werkzaamheden zonder
laserontvanger vermindert u voor een betere zichtbaarheid van
de laserstraal de rotatiesnelheid en gebruikt u de laserbril 27.
Lijnfunctie (RL25HV)
(10°/25°/50°)
– Als u de lijnfunctie wilt kiezen, drukt u op de toets voor de
lijnfunctie 5. Het meetgereedschap start met de kleinste
openingshoek.
– Als u de openingshoek wilt wijzigen, drukt u op de toets voor
de lijnfunctie 5. De openingshoek wordt in twee stappen ver-
groot. Als u de toets 5 opnieuw indrukt, keert het apparaat
terug naar de lijnfunctie met de kleinste openingshoek.
Opmerking: Vanwege de traagheid kan de laser in geringe mate
over de eindpunten van de laserlijn heen bewegen.
Laserpunt of laserlijn in het rotatievlak draaien (RL25HV)
Als automatisch waterpassen ingeschakeld is (de indicatie 11
brandt groen) kunt u de laserpunt of de laserlijn 360° binnen
het rotatievlak stapsgewijs draaien, onafhankelijk van de hori-
zontale of verticale stand van het meetgereedschap.
– Als u het rotatievlak met de wijzers van de klok mee wilt
draaien, drukt u op de toets 10. Als u het rotatievlak tegen de
wijzers van de klok in wilt draaien, drukt u op de toets 9. Als
u de toetsen langer indrukt, wordt de beweging van de rota-
tiekop in de gewenste richting versneld.
Rotatievlak bij verticale stand uitrichten (RL25HV)
Bij een verticale stand van het meetgereedschap kunt u laser-
punt, laserlijn of rotatievlak voor eenvoudig uitlijnen of parallel
uitrichten om de Y-as draaien.
– Druk daarvoor op de toets hellingfunctie voor één as 12. De
indicatie 11 knippert in een langzaam ritme. Als u het rotatie-
vlak met de wijzers van de klok mee wilt draaien, drukt u
daarna op de toets 10. Als u het rotatievlak tegen de wijzers
van de klok in wilt draaien, drukt u op de toets 9. Als u de
toetsen langer indrukt, wordt de beweging van de rotatiekop
in de gewenste richting versneld.
Het draaien is mogelijk binnen een bereik van ±8 %.
-1 -1
, 0 min )
2 609 141 178 • 2.4.14
