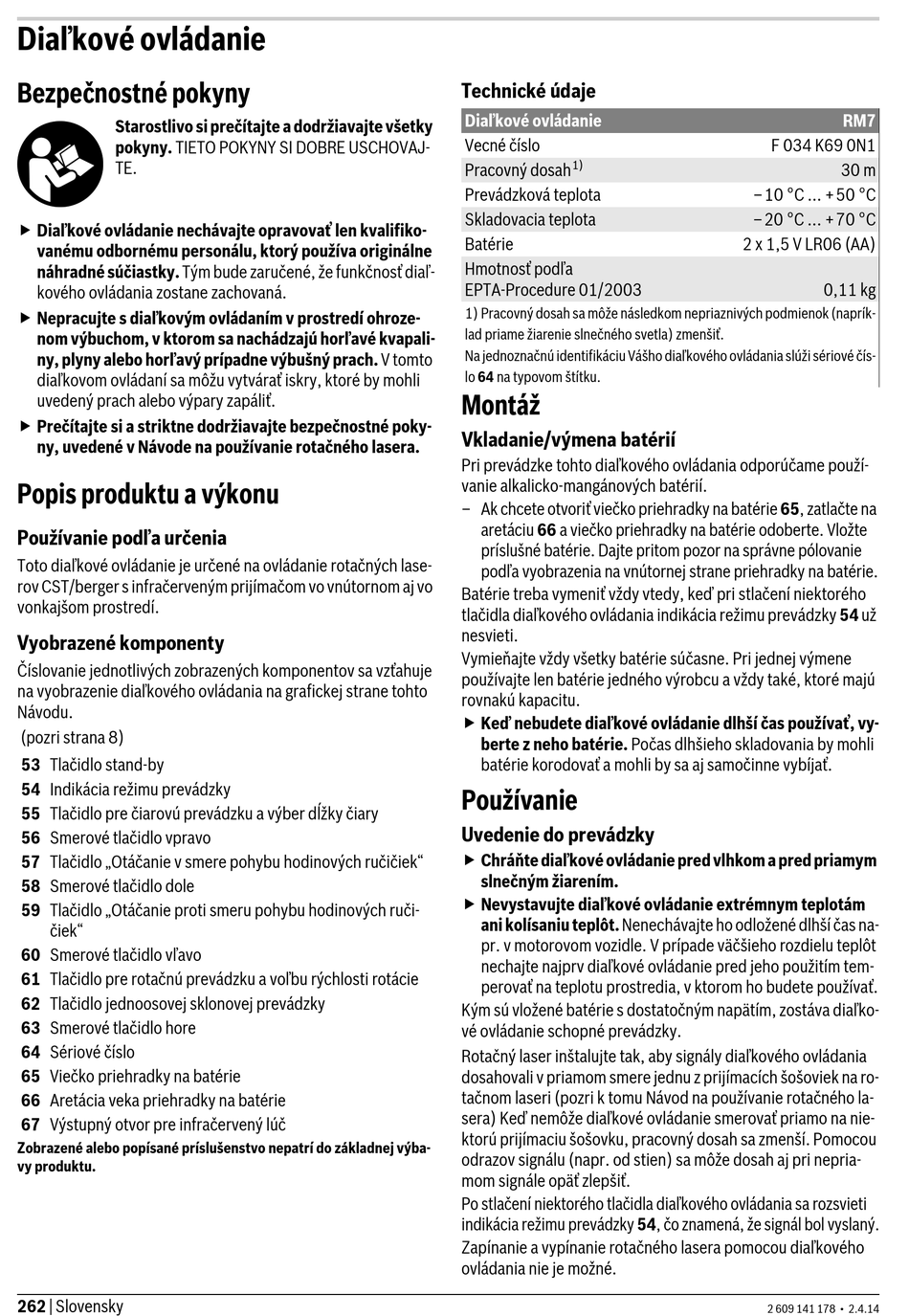

Diaľkové Ovládanie - Bosch RL25H Originalbetriebsanleitung

Diaľkové ovládanie
Bezpečnostné pokyny
Starostlivo si prečítajte a dodržiavajte všetky
pokyny. TIETO POKYNY SI DOBRE USCHOVAJ-
TE.
 Diaľkové ovládanie nechávajte opravovať len kvalifiko-
vanému odbornému personálu, ktorý používa originálne
náhradné súčiastky. Tým bude zaručené, že funkčnosť diaľ-
kového ovládania zostane zachovaná.
 Nepracujte s diaľkovým ovládaním v prostredí ohroze-
nom výbuchom, v ktorom sa nachádzajú horľavé kvapali-
ny, plyny alebo horľavý prípadne výbušný prach. V tomto
diaľkovom ovládaní sa môžu vytvárať iskry, ktoré by mohli
uvedený prach alebo výpary zapáliť.
 Prečítajte si a striktne dodržiavajte bezpečnostné poky-
ny, uvedené v Návode na používanie rotačného lasera.
Popis produktu a výkonu
Používanie podľa určenia
Toto diaľkové ovládanie je určené na ovládanie rotačných lase-
rov CST/berger s infračerveným prijímačom vo vnútornom aj vo
vonkajšom prostredí.
Vyobrazené komponenty
Číslovanie jednotlivých zobrazených komponentov sa vzťahuje
na vyobrazenie diaľkového ovládania na grafickej strane tohto
Návodu.
(pozri strana 8)
53 Tlačidlo stand-by
54 Indikácia režimu prevádzky
55 Tlačidlo pre čiarovú prevádzku a výber dĺžky čiary
56 Smerové tlačidlo vpravo
57 Tlačidlo „Otáčanie v smere pohybu hodinových ručičiek"
58 Smerové tlačidlo dole
59 Tlačidlo „Otáčanie proti smeru pohybu hodinových ruči-
čiek"
60 Smerové tlačidlo vľavo
61 Tlačidlo pre rotačnú prevádzku a voľbu rýchlosti rotácie
62 Tlačidlo jednoosovej sklonovej prevádzky
63 Smerové tlačidlo hore
64 Sériové číslo
65 Viečko priehradky na batérie
66 Aretácia veka priehradky na batérie
67 Výstupný otvor pre infračervený lúč
Zobrazené alebo popísané príslušenstvo nepatrí do základnej výba-
vy produktu.
262 | Slovensky
Technické údaje
Diaľkové ovládanie
Vecné číslo
1)
Pracovný dosah
Prevádzková teplota
Skladovacia teplota
Batérie
Hmotnosť podľa
EPTA-Procedure 01/2003
1) Pracovný dosah sa môže následkom nepriaznivých podmienok (naprík-
lad priame žiarenie slnečného svetla) zmenšiť.
Na jednoznačnú identifikáciu Vášho diaľkového ovládania slúži sériové čís-
lo 64 na typovom štítku.
Montáž
Vkladanie/výmena batérií
Pri prevádzke tohto diaľkového ovládania odporúčame použí-
vanie alkalicko-mangánových batérií.
– Ak chcete otvoriť viečko priehradky na batérie 65, zatlačte na
aretáciu 66 a viečko priehradky na batérie odoberte. Vložte
príslušné batérie. Dajte pritom pozor na správne pólovanie
podľa vyobrazenia na vnútornej strane priehradky na batérie.
Batérie treba vymeniť vždy vtedy, keď pri stlačení niektorého
tlačidla diaľkového ovládania indikácia režimu prevádzky 54 už
nesvieti.
Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene
používajte len batérie jedného výrobcu a vždy také, ktoré majú
rovnakú kapacitu.
 Keď nebudete diaľkové ovládanie dlhší čas používať, vy-
berte z neho batérie. Počas dlhšieho skladovania by mohli
batérie korodovať a mohli by sa aj samočinne vybíjať.
Používanie
Uvedenie do prevádzky
 Chráňte diaľkové ovládanie pred vlhkom a pred priamym
slnečným žiarením.
 Nevystavujte diaľkové ovládanie extrémnym teplotám
ani kolísaniu teplôt. Nenechávajte ho odložené dlhší čas na-
pr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt
nechajte najprv diaľkové ovládanie pred jeho použitím tem-
perovať na teplotu prostredia, v ktorom ho budete používať.
Kým sú vložené batérie s dostatočným napätím, zostáva diaľko-
vé ovládanie schopné prevádzky.
Rotačný laser inštalujte tak, aby signály diaľkového ovládania
dosahovali v priamom smere jednu z prijímacích šošoviek na ro-
tačnom laseri (pozri k tomu Návod na používanie rotačného la-
sera) Keď nemôže diaľkové ovládanie smerovať priamo na nie-
ktorú prijímaciu šošovku, pracovný dosah sa zmenší. Pomocou
odrazov signálu (napr. od stien) sa môže dosah aj pri nepria-
mom signále opäť zlepšiť.
Po stlačení niektorého tlačidla diaľkového ovládania sa rozsvieti
indikácia režimu prevádzky 54, čo znamená, že signál bol vyslaný.
Zapínanie a vypínanie rotačného lasera pomocou diaľkového
ovládania nie je možné.
RM7
F 034 K69 0N1
30 m
–10 °C ... +50 °C
–20 °C ... +70 °C
2 x 1,5 V LR06 (AA)
0,11 kg
2 609 141 178 • 2.4.14
