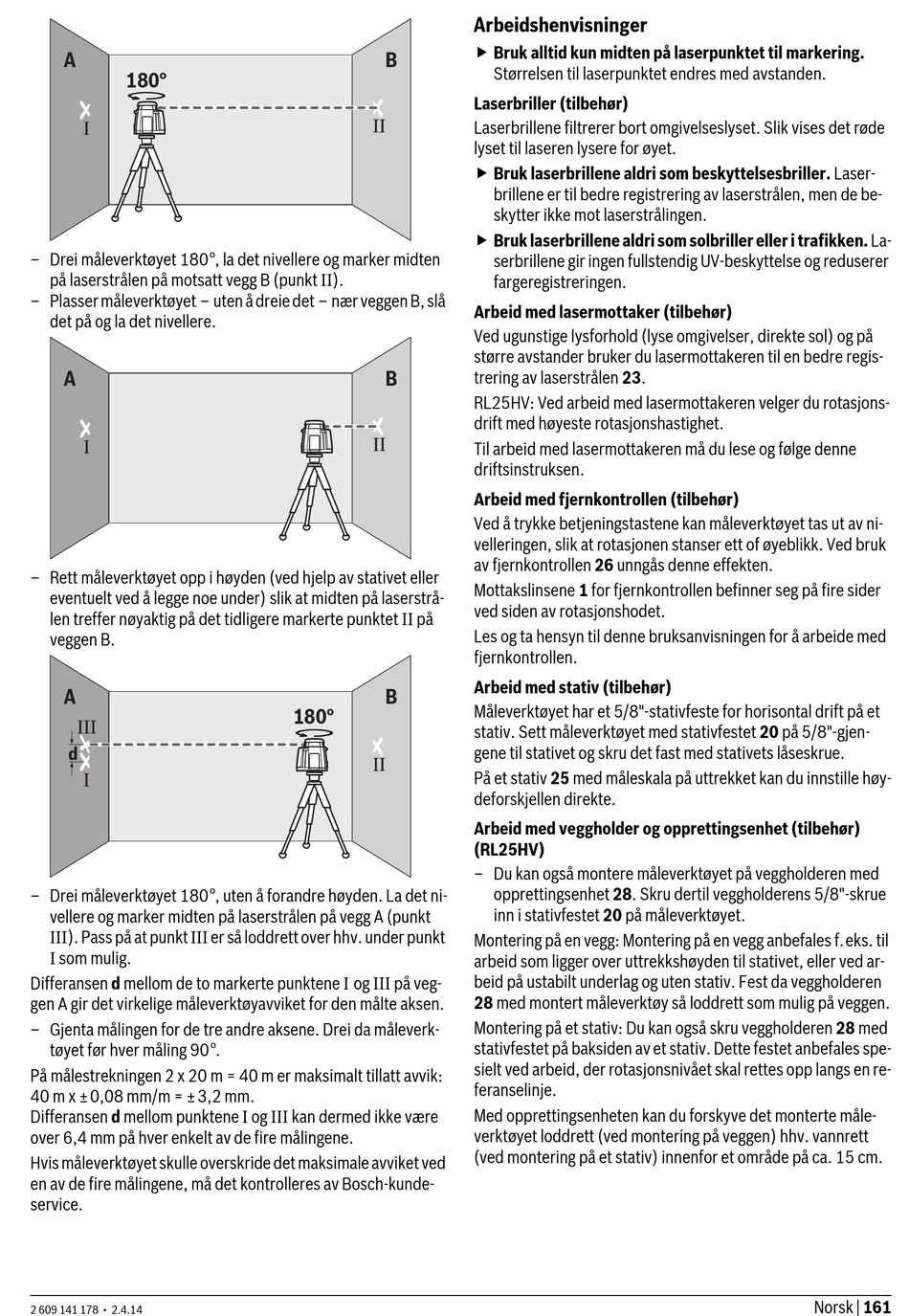

Bosch RL25H Originalbetriebsanleitung Seite 161

A
180°
– Drei måleverktøyet 180°, la det nivellere og marker midten
på laserstrålen på motsatt vegg B (punkt II).
– Plasser måleverktøyet – uten å dreie det – nær veggen B, slå
det på og la det nivellere.
A
– Rett måleverktøyet opp i høyden (ved hjelp av stativet eller
eventuelt ved å legge noe under) slik at midten på laserstrå-
len treffer nøyaktig på det tidligere markerte punktet II på
veggen B.
A
d
– Drei måleverktøyet 180°, uten å forandre høyden. La det ni-
vellere og marker midten på laserstrålen på vegg A (punkt
III). Pass på at punkt III er så loddrett over hhv. under punkt
I som mulig.
Differansen d mellom de to markerte punktene I og III på veg-
gen A gir det virkelige måleverktøyavviket for den målte aksen.
– Gjenta målingen for de tre andre aksene. Drei da måleverk-
tøyet før hver måling 90°.
På målestrekningen 2 x 20 m = 40 m er maksimalt tillatt avvik:
40 m x ±0,08 mm/m = ±3,2 mm.
Differansen d mellom punktene I og III kan dermed ikke være
over 6,4 mm på hver enkelt av de fire målingene.
Hvis måleverktøyet skulle overskride det maksimale avviket ved
en av de fire målingene, må det kontrolleres av Bosch-kunde-
service.
2 609 141 178 • 2.4.14
B
B
B
180°
Arbeidshenvisninger
 Bruk alltid kun midten på laserpunktet til markering.
Størrelsen til laserpunktet endres med avstanden.
Laserbriller (tilbehør)
Laserbrillene filtrerer bort omgivelseslyset. Slik vises det røde
lyset til laseren lysere for øyet.
 Bruk laserbrillene aldri som beskyttelsesbriller. Laser-
brillene er til bedre registrering av laserstrålen, men de be-
skytter ikke mot laserstrålingen.
 Bruk laserbrillene aldri som solbriller eller i trafikken. La-
serbrillene gir ingen fullstendig UV-beskyttelse og reduserer
fargeregistreringen.
Arbeid med lasermottaker (tilbehør)
Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på
større avstander bruker du lasermottakeren til en bedre regis-
trering av laserstrålen 23.
RL25HV: Ved arbeid med lasermottakeren velger du rotasjons-
drift med høyeste rotasjonshastighet.
Til arbeid med lasermottakeren må du lese og følge denne
driftsinstruksen.
Arbeid med fjernkontrollen (tilbehør)
Ved å trykke betjeningstastene kan måleverktøyet tas ut av ni-
velleringen, slik at rotasjonen stanser ett of øyeblikk. Ved bruk
av fjernkontrollen 26 unngås denne effekten.
Mottakslinsene 1 for fjernkontrollen befinner seg på fire sider
ved siden av rotasjonshodet.
Les og ta hensyn til denne bruksanvisningen for å arbeide med
fjernkontrollen.
Arbeid med stativ (tilbehør)
Måleverktøyet har et 5/8"-stativfeste for horisontal drift på et
stativ. Sett måleverktøyet med stativfestet 20 på 5/8"-gjen-
gene til stativet og skru det fast med stativets låseskrue.
På et stativ 25 med måleskala på uttrekket kan du innstille høy-
deforskjellen direkte.
Arbeid med veggholder og opprettingsenhet (tilbehør)
(RL25HV)
– Du kan også montere måleverktøyet på veggholderen med
opprettingsenhet 28. Skru dertil veggholderens 5/8"-skrue
inn i stativfestet 20 på måleverktøyet.
Montering på en vegg: Montering på en vegg anbefales f.eks. til
arbeid som ligger over uttrekkshøyden til stativet, eller ved ar-
beid på ustabilt underlag og uten stativ. Fest da veggholderen
28 med montert måleverktøy så loddrett som mulig på veggen.
Montering på et stativ: Du kan også skru veggholderen 28 med
stativfestet på baksiden av et stativ. Dette festet anbefales spe-
sielt ved arbeid, der rotasjonsnivået skal rettes opp langs en re-
feranselinje.
Med opprettingsenheten kan du forskyve det monterte måle-
verktøyet loddrett (ved montering på veggen) hhv. vannrett
(ved montering på et stativ) innenfor et område på ca. 15 cm.
Norsk | 161
