Sijoita tarvittaessa mittaustyökalu uudelleen ja käynnistä se taas.
Valmiuskäyttö ja toimintatavan tallennus
Kaukosäätimen 26 avulla voidaan mittaustyökalu kytkeä valmi-
ustilaan korkeintaan 2 h ajaksi. Valmiuskäytössä tasauksen
näyttö 3 vilkkuu hitaassa tempossa, kaikki muut näytöt ja laser
ovat poiskytkettyjä.
Mittaustyökaluun säädetty käyttömuoto säilyy. Jos tärähdysva-
roitustoiminto on kytkettynä, valvotaan mittaustyökalun asen-
toa myös valmiuskäytön aikana.
Paina valmiuskäytön lopettamiseksi mittaustyökalun tai kauko-
säätimen 26 mielivaltaista näppäintä.
Käyttömuodot
X- ja Y-akselin kulku
X- ja Y-akselien kulku on merkitty kotelon päällä olevaan pyöri-
vään päähän.
Pyörintäkäyttö (RL25H)
Mittaustyökalu toimii ainoastaan pyörintäkäytössä kiinteällä
pyörintänopeudella, joka soveltuu myös käytettäväksi laservas-
taanottimen kanssa.

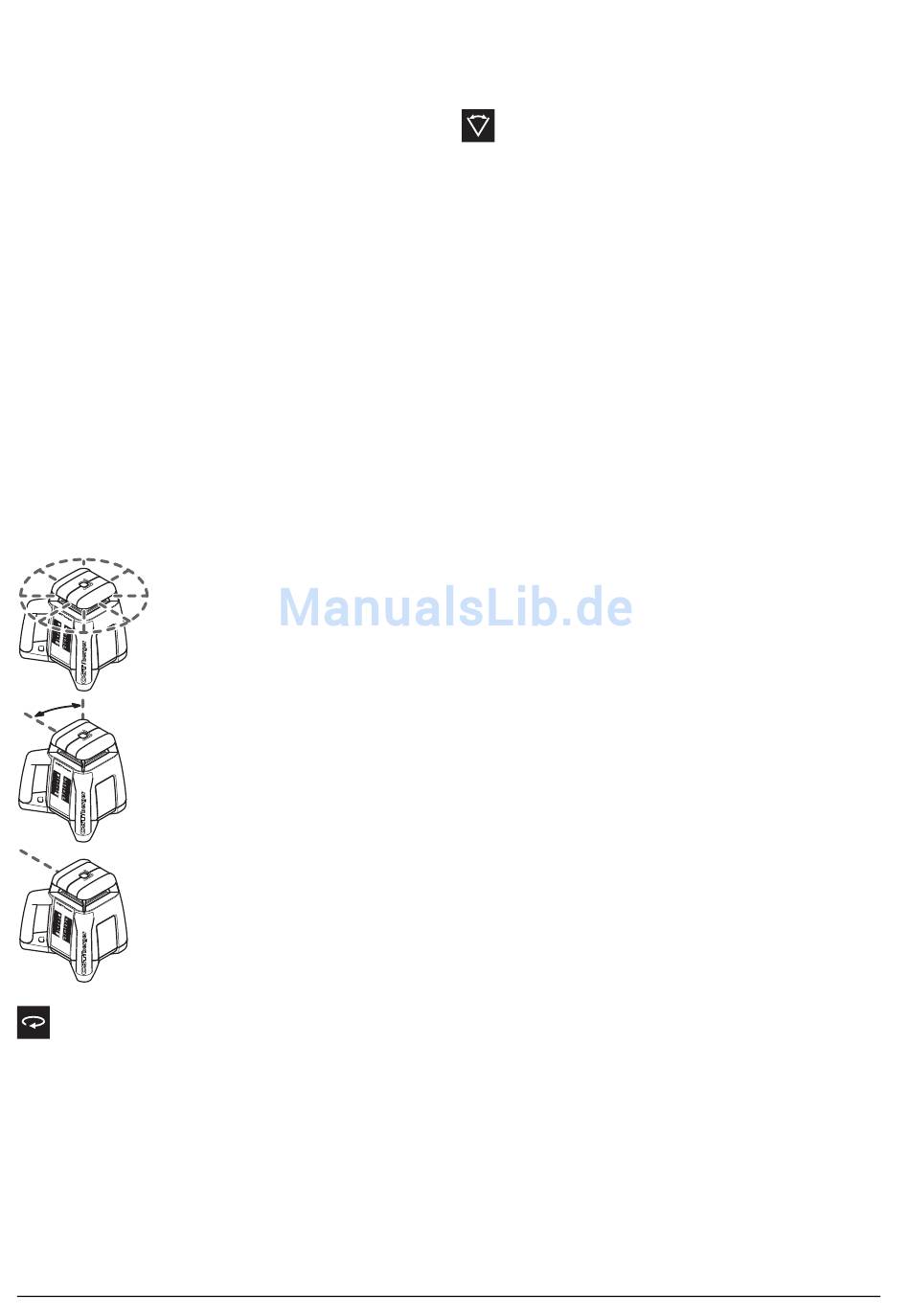

Katsaus (RL25HV)
Kaikki kolme toimintamuotoa ovat mahdollisia mittaustyökalun
sekä vaaka- että pystyasennossa.
Pyörintäkäyttö
Pyörintäkäyttöä suositellaan erityisesti
käytettäväksi laservastaanottimen kanssa.
Voit valita eri pyörintänopeuksia.
Linjakäyttö
Tässä toimintamuodossa muuttuva laser-
säde liikkuu rajatulla avautumiskulmalla.
Tällöin paranee lasersäteen näkyvyys ver-
rattuna pyörintäkäyttöön. Voit valita nel-
jästä eri avautumiskulmasta.
Pistekäyttö
Tässä toimintamuodossa saavutetaan
muuttuvan lasersäteen paras näkyvyys.
Sillä esim. siirretään yksinkertaisesti kor-
keustasoja ja tarkistetaan tasojen sama
korkeus.
Pyörintäkäyttö, pistekäyttö (RL25HV)
(600/300/150 min
Mittaustyökalu on jokaisen käynnistyksen jälkeen pyörintäkäy-
tössä suurimmalla pyörintänopeudella.
– Vaihda vakioviivakäytöstä pyörintäkäyttöön painamalla pyö-
rintäkäytön näppäintä 4. Pyörintäkäyttö käynnistyy suurim-
malla pyörintänopeudella.
– Muuta pyörintänopeus painamalla pyörintäkäytön näppäintä
4 uudelleen. Pyörintänopeus pienenee jokaisella näppäimen
painalluksella. Pienimmän pyörintänopeuden jälkeen mitta-
ustyökalu vaihtaa pistekäyttöön. Näppäimen 4 uusi painallus
vie takaisin pyörintäkäyttöön suurimmalla pyörintänopeu-
della.
174 | Suomi
-1 -1
, 0 min )
Laservastaanottimen kanssa työskenneltäessä tulisi valita suu-
rin pyörintänopeus. Työskenneltäessä ilman laservastaanotinta
kannattaa pienentää pyörintänopeutta ja käyttää lasertarkkailu-
laseja 27 paremman näkyvyyden saavuttamiseksi.
Vakiolinjakäyttö (RL25HV)
(10°/25°/50°)
– Vaihda vakiolinjaan painamalla vakiolinjanäppäintä 5. Mitta-
ustyökalu käynnistyy pienimmällä avautumiskulmalla.
– Muuta avautumiskulmaa painamalla vakiolinjanäppäintä 5.
Avautumiskulma suurenee kahdessa vaiheessa. Näppäimen
5 uusi painallus vie takaisin vakiolinjaan pienimmällä avautu-
miskulmalla.
Huomio: Jatkuvuudesta johtuen saattaa laser heilahtaa hieman
asetettujen päätepisteiden yli.
Laserpisteen/laserlinjan kierto pyörintätasossa (RL25HV)
Kytketyllä automaattisella tasauksella (näyttö 11 palaa vihreänä)
voit kiertää laserpistettä tai laserlinjaa portaittain pyörintätason si-
sällä 360° riippumatta mittaustyökalun vaaka- tai pystyasennosta.
– Paina pyörintätason myötäpäivään kiertoa varten näppäintä
10, vastapäivään kiertoa varten näppäintä 9. Näppäinten pi-
tempi painallus nopeuttaa pyörivän pään liikettä haluttuun
suuntaan.
Pyörintätason suuntaus pystyasennossa (RL25HV)
Mittaustyökalun pystyasennossa voit kiertää laserpisteen, la-
serlinjan tai pyörintätason helpoksi oikaisemiseksi tai suuntaa-
miseksi Y-akselin suuntaiseksi.
– Paina sitä varten ensin näppäintä "Kallistus yhden akselin
ympäri" 12, näyttö 11 vilkkuu hitaassa tempossa. Paina sit-
ten pyörintätason myötäpäivään kiertoa varten näppäintä
10, vastapäivään kiertoa varten näppäintä 9. Näppäinten pi-
tempi painallus nopeuttaa pyörivän pään liikettä haluttuun
suuntaan.
Kierto on mahdollinen ±8 % alueella.
Tasausautomatiikka
RL25H
Päällekytkennän jälkeen mittaustyökalu tarkastaa vaakasuoran
asennon ja kompensoi automaattisesti epätasaisuudet noin 8 %
(5°) itsetasausalueen rajoissa.
Jos mittaustyökalu käynnistymisen tai asennonmuutoksen jäl-
keen on yli 8 % vinossa, ei tasaus enää ole mahdollinen. Tässä
tapauksessa roottori pysäytetään, laser vilkkuu ja automaatti-
sen tasauksen näyttö 3 ja "Kallistus yhden akselin ympäri"-näyt-
tö 11 vilkkuvat vuorotellen vihreinä.
Pysäytä tässä tapauksessa mittaustyökalu, suuntaa se uudel-
leen ja käynnistä se sitten. Ilman uutta kohdistusta laser sam-
muu automaattisesti 2 minuutin kuluttua ja mittaustyökalu 30
minuutin kuluttua.
Kun mittaustyökalu on tasannut, se tarkistaa jatkuvasti vaaka-
asennon. Asennonmuutosten jälkeen uusi tasaus tapahtuu au-
tomaattisesti. Mittausvirheiden välttämiseksi roottori pysähtyy
tasauksen ajaksi, laser vilkkuu ja tasauksen näyttö 3 vilkkuu vih-
reänä nopeassa tempossa.
RL25HV
Mittaustyökalu tunnistaa käynnistyksen jälkeen itsenäisesti
vaaka- ja pystyasennon. Vaihtaaksesi vaaka- ja pystyasennon
välillä tulee sinun katkaista mittaustyökalusta virta, sijoittaa ja
käynnistää se uudelleen.
