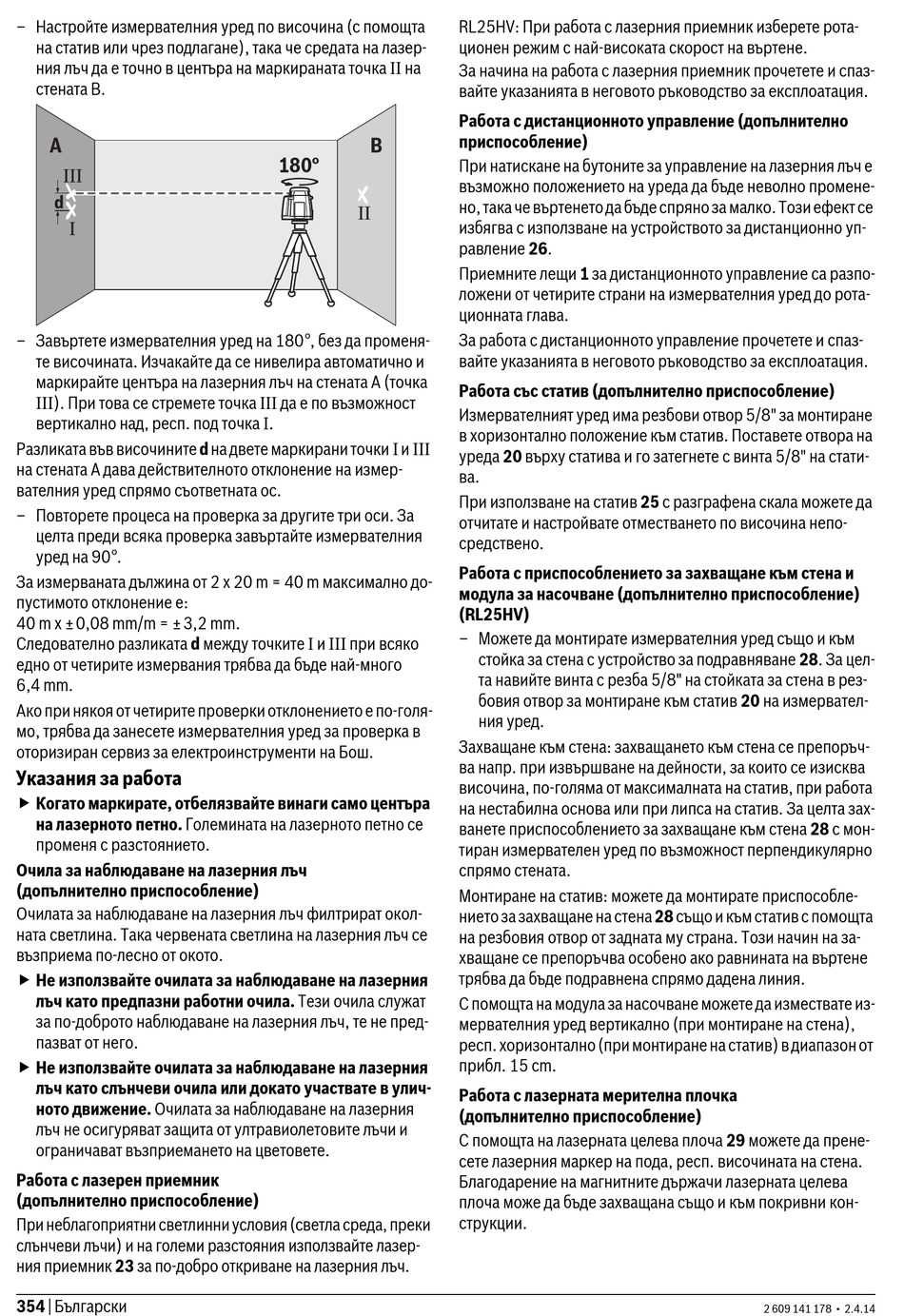

– Настройте измервателния уред по височина (с помощта
на статив или чрез подлагане), така че средата на лазер-
ния лъч да е точно в центъра на маркираната точка II на
стената B.
A
d
– Завъртете измервателния уред на 180°, без да променя-
те височината. Изчакайте да се нивелира автоматично и
маркирайте центъра на лазерния лъч на стената А (точка
III). При това се стремете точка III да е по възможност
вертикално над, респ. под точка I.
Разликата във височините d на двете маркирани точки I и III
на стената A дава действителното отклонение на измер-
вателния уред спрямо съответната ос.
– Повторете процеса на проверка за другите три оси. За
целта преди всяка проверка завъртайте измервателния
уред на 90°.
За измерваната дължина от 2 x 20 m = 40 m максимално до-
пустимото отклонение е:
40 m x ±0,08 mm/m = ±3,2 mm.
Следователно разликата d между точките I и III при всяко
едно от четирите измервания трябва да бъде най-много
6,4 mm.
Ако при някоя от четирите проверки отклонението е по-голя-
мо, трябва да занесете измервателния уред за проверка в
оторизиран сервиз за електроинструменти на Бош.
Указания за работа
 Когато маркирате, отбелязвайте винаги само центъра
на лазерното петно. Големината на лазерното петно се
променя с разстоянието.
Очила за наблюдаване на лазерния лъч
(допълнително приспособление)
Очилата за наблюдаване на лазерния лъч филтрират окол-
ната светлина. Така червената светлина на лазерния лъч се
възприема по-лесно от окото.
 Не използвайте очилата за наблюдаване на лазерния
лъч като предпазни работни очила. Тези очила служат
за по-доброто наблюдаване на лазерния лъч, те не пред-
пазват от него.
 Не използвайте очилата за наблюдаване на лазерния
лъч като слънчеви очила или докато участвате в улич-
ното движение. Очилата за наблюдаване на лазерния
лъч не осигуряват защита от ултравиолетовите лъчи и
ограничават възприемането на цветовете.
Работа с лазерен приемник
(допълнително приспособление)
При неблагоприятни светлинни условия (светла среда, преки
слънчеви лъчи) и на големи разстояния използвайте лазер-
ния приемник 23 за по-добро откриване на лазерния лъч.
354 | Български
B
180°
RL25HV: При работа с лазерния приемник изберете рота-
ционен режим с най-високата скорост на въртене.
За начина на работа с лазерния приемник прочетете и спаз-
вайте указанията в неговото ръководство за експлоатация.
Работа с дистанционното управление (допълнително
приспособление)
При натискане на бутоните за управление на лазерния лъч е
възможно положението на уреда да бъде неволно промене-
но, така че въртенето да бъде спряно за малко. Този ефект се
избягва с използване на устройството за дистанционно уп-
равление 26.
Приемните лещи 1 за дистанционното управление са разпо-
ложени от четирите страни на измервателния уред до рота-
ционната глава.
За работа с дистанционното управление прочетете и спаз-
вайте указанията в неговото ръководство за експлоатация.
Работа със статив (допълнително приспособление)
Измервателният уред има резбови отвор 5/8" за монтиране
в хоризонтално положение към статив. Поставете отвора на
уреда 20 върху статива и го затегнете с винта 5/8" на стати-
ва.
При използване на статив 25 с разграфена скала можете да
отчитате и настройвате отместването по височина непо-
средствено.
Работа с приспособлението за захващане към стена и
модула за насочване (допълнително приспособление)
(RL25HV)
– Можете да монтирате измервателния уред също и към
стойка за стена с устройство за подравняване 28. За цел-
та навийте винта с резба 5/8" на стойката за стена в рез-
бовия отвор за монтиране към статив 20 на измервател-
ния уред.
Захващане към стена: захващането към стена се препоръч-
ва напр. при извършване на дейности, за които се изисква
височина, по-голяма от максималната на статив, при работа
на нестабилна основа или при липса на статив. За целта зах-
ванете приспособлението за захващане към стена 28 с мон-
тиран измервателен уред по възможност перпендикулярно
спрямо стената.
Монтиране на статив: можете да монтирате приспособле-
нието за захващане на стена 28 също и към статив с помощта
на резбовия отвор от задната му страна. Този начин на за-
хващане се препоръчва особено ако равнината на въртене
трябва да бъде подравнена спрямо дадена линия.
С помощта на модула за насочване можете да измествате из-
мервателния уред вертикално (при монтиране на стена),
респ. хоризонтално (при монтиране на статив) в диапазон от
прибл. 15 cm.
Работа с лазерната мерителна плочка
(допълнително приспособление)
С помощта на лазерната целева плоча 29 можете да прене-
сете лазерния маркер на пода, респ. височината на стена.
Благодарение на магнитните държачи лазерната целева
плоча може да бъде захващана също и към покривни кон-
струкции.
