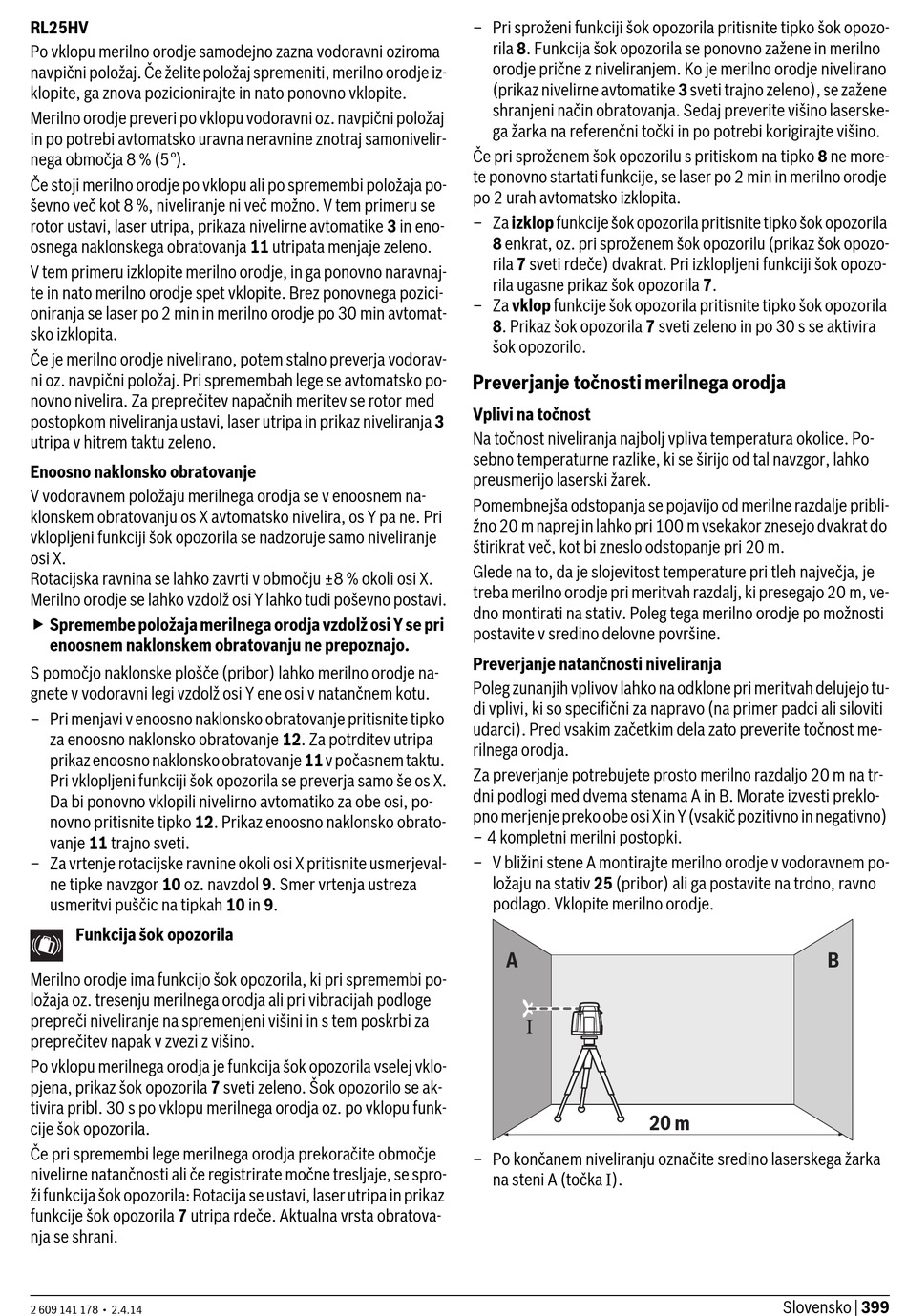

RL25HV
Po vklopu merilno orodje samodejno zazna vodoravni oziroma
navpični položaj. Če želite položaj spremeniti, merilno orodje iz-
klopite, ga znova pozicionirajte in nato ponovno vklopite.
Merilno orodje preveri po vklopu vodoravni oz. navpični položaj
in po potrebi avtomatsko uravna neravnine znotraj samonivelir-
nega območja 8 % (5°).
Če stoji merilno orodje po vklopu ali po spremembi položaja po-
ševno več kot 8 %, niveliranje ni več možno. V tem primeru se
rotor ustavi, laser utripa, prikaza nivelirne avtomatike 3 in eno-
osnega naklonskega obratovanja 11 utripata menjaje zeleno.
V tem primeru izklopite merilno orodje, in ga ponovno naravnaj-
te in nato merilno orodje spet vklopite. Brez ponovnega pozici-
oniranja se laser po 2 min in merilno orodje po 30 min avtomat-
sko izklopita.
Če je merilno orodje nivelirano, potem stalno preverja vodorav-
ni oz. navpični položaj. Pri spremembah lege se avtomatsko po-
novno nivelira. Za preprečitev napačnih meritev se rotor med
postopkom niveliranja ustavi, laser utripa in prikaz niveliranja 3
utripa v hitrem taktu zeleno.
Enoosno naklonsko obratovanje
V vodoravnem položaju merilnega orodja se v enoosnem na-
klonskem obratovanju os X avtomatsko nivelira, os Y pa ne. Pri
vklopljeni funkciji šok opozorila se nadzoruje samo niveliranje
osi X.
Rotacijska ravnina se lahko zavrti v območju ±8 % okoli osi X.
Merilno orodje se lahko vzdolž osi Y lahko tudi poševno postavi.
 Spremembe položaja merilnega orodja vzdolž osi Y se pri
enoosnem naklonskem obratovanju ne prepoznajo.
S pomočjo naklonske plošče (pribor) lahko merilno orodje na-
gnete v vodoravni legi vzdolž osi Y ene osi v natančnem kotu.
– Pri menjavi v enoosno naklonsko obratovanje pritisnite tipko
za enoosno naklonsko obratovanje 12. Za potrditev utripa
prikaz enoosno naklonsko obratovanje 11 v počasnem taktu.
Pri vklopljeni funkciji šok opozorila se preverja samo še os X.
Da bi ponovno vklopili nivelirno avtomatiko za obe osi, po-
novno pritisnite tipko 12. Prikaz enoosno naklonsko obrato-
vanje 11 trajno sveti.
– Za vrtenje rotacijske ravnine okoli osi X pritisnite usmerjeval-
ne tipke navzgor 10 oz. navzdol 9. Smer vrtenja ustreza
usmeritvi puščic na tipkah 10 in 9.
Funkcija šok opozorila
Merilno orodje ima funkcijo šok opozorila, ki pri spremembi po-
ložaja oz. tresenju merilnega orodja ali pri vibracijah podloge
prepreči niveliranje na spremenjeni višini in s tem poskrbi za
preprečitev napak v zvezi z višino.
Po vklopu merilnega orodja je funkcija šok opozorila vselej vklo-
pjena, prikaz šok opozorila 7 sveti zeleno. Šok opozorilo se ak-
tivira pribl. 30 s po vklopu merilnega orodja oz. po vklopu funk-
cije šok opozorila.
Če pri spremembi lege merilnega orodja prekoračite območje
nivelirne natančnosti ali če registrirate močne tresljaje, se spro-
ži funkcija šok opozorila: Rotacija se ustavi, laser utripa in prikaz
funkcije šok opozorila 7 utripa rdeče. Aktualna vrsta obratova-
nja se shrani.
2 609 141 178 • 2.4.14
– Pri sproženi funkciji šok opozorila pritisnite tipko šok opozo-
rila 8. Funkcija šok opozorila se ponovno zažene in merilno
orodje prične z niveliranjem. Ko je merilno orodje nivelirano
(prikaz nivelirne avtomatike 3 sveti trajno zeleno), se zažene
shranjeni način obratovanja. Sedaj preverite višino laserske-
ga žarka na referenčni točki in po potrebi korigirajte višino.
Če pri sproženem šok opozorilu s pritiskom na tipko 8 ne more-
te ponovno startati funkcije, se laser po 2 min in merilno orodje
po 2 urah avtomatsko izklopita.
– Za izklop funkcije šok opozorila pritisnite tipko šok opozorila
8 enkrat, oz. pri sproženem šok opozorilu (prikaz šok opozo-
rila 7 sveti rdeče) dvakrat. Pri izklopljeni funkciji šok opozo-
rila ugasne prikaz šok opozorila 7.
– Za vklop funkcije šok opozorila pritisnite tipko šok opozorila
8. Prikaz šok opozorila 7 sveti zeleno in po 30 s se aktivira
šok opozorilo.
Preverjanje točnosti merilnega orodja
Vplivi na točnost
Na točnost niveliranja najbolj vpliva temperatura okolice. Po-
sebno temperaturne razlike, ki se širijo od tal navzgor, lahko
preusmerijo laserski žarek.
Pomembnejša odstopanja se pojavijo od merilne razdalje pribli-
žno 20 m naprej in lahko pri 100 m vsekakor znesejo dvakrat do
štirikrat več, kot bi zneslo odstopanje pri 20 m.
Glede na to, da je slojevitost temperature pri tleh največja, je
treba merilno orodje pri meritvah razdalj, ki presegajo 20 m, ve-
dno montirati na stativ. Poleg tega merilno orodje po možnosti
postavite v sredino delovne površine.
Preverjanje natančnosti niveliranja
Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tu-
di vplivi, ki so specifični za napravo (na primer padci ali siloviti
udarci). Pred vsakim začetkim dela zato preverite točnost me-
rilnega orodja.
Za preverjanje potrebujete prosto merilno razdaljo 20 m na tr-
dni podlogi med dvema stenama A in B. Morate izvesti preklo-
pno merjenje preko obe osi X in Y (vsakič pozitivno in negativno)
– 4 kompletni merilni postopki.
– V bližini stene A montirajte merilno orodje v vodoravnem po-
ložaju na stativ 25 (pribor) ali ga postavite na trdno, ravno
podlago. Vklopite merilno orodje.
A
– Po končanem niveliranju označite sredino laserskega žarka
na steni A (točka I).
20 m
