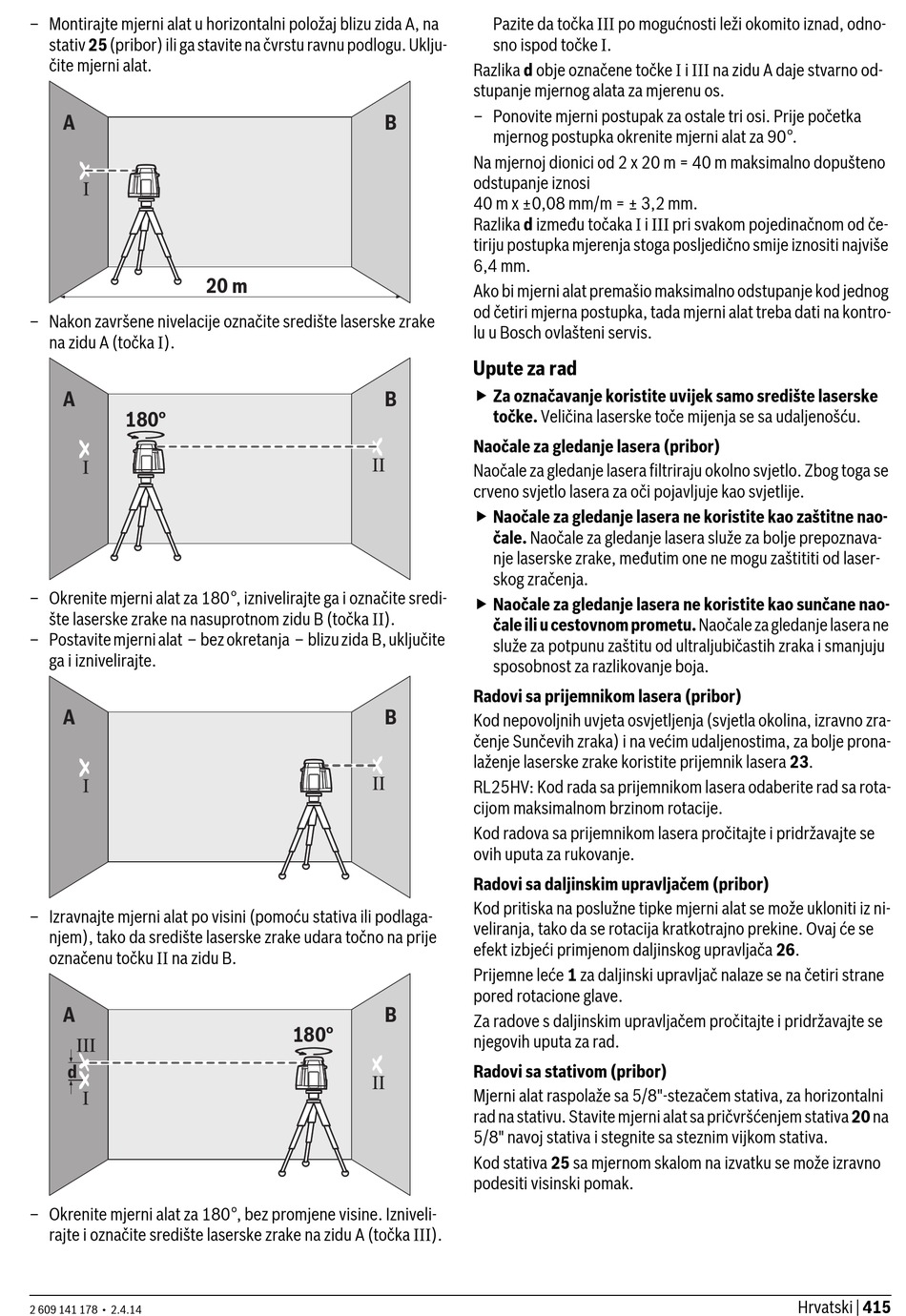

– Montirajte mjerni alat u horizontalni položaj blizu zida A, na
stativ 25 (pribor) ili ga stavite na čvrstu ravnu podlogu. Uklju-
čite mjerni alat.
A
– Nakon završene nivelacije označite središte laserske zrake
na zidu A (točka I).
A
180°
– Okrenite mjerni alat za 180°, iznivelirajte ga i označite sredi-
šte laserske zrake na nasuprotnom zidu B (točka II).
– Postavite mjerni alat – bez okretanja – blizu zida B, uključite
ga i iznivelirajte.
A
– Izravnajte mjerni alat po visini (pomoću stativa ili podlaga-
njem), tako da središte laserske zrake udara točno na prije
označenu točku II na zidu B.
A
d
– Okrenite mjerni alat za 180°, bez promjene visine. Izniveli-
rajte i označite središte laserske zrake na zidu A (točka III).
2 609 141 178 • 2.4.14
20 m
180°
Pazite da točka III po mogućnosti leži okomito iznad, odno-
sno ispod točke I.
Razlika d obje označene točke I i III na zidu A daje stvarno od-
stupanje mjernog alata za mjerenu os.
– Ponovite mjerni postupak za ostale tri osi. Prije početka
B
mjernog postupka okrenite mjerni alat za 90°.
Na mjernoj dionici od 2 x 20 m = 40 m maksimalno dopušteno
odstupanje iznosi
40 m x ±0,08 mm/m = ± 3,2 mm.
Razlika d između točaka I i III pri svakom pojedinačnom od če-
tiriju postupka mjerenja stoga posljedično smije iznositi najviše
6,4 mm.
Ako bi mjerni alat premašio maksimalno odstupanje kod jednog
od četiri mjerna postupka, tada mjerni alat treba dati na kontro-
lu u Bosch ovlašteni servis.

Upute za rad

 Za označavanje koristite uvijek samo središte laserske
B
točke. Veličina laserske toče mijenja se sa udaljenošću.
Naočale za gledanje lasera (pribor)
Naočale za gledanje lasera filtriraju okolno svjetlo. Zbog toga se
crveno svjetlo lasera za oči pojavljuje kao svjetlije.
 Naočale za gledanje lasera ne koristite kao zaštitne nao-
čale. Naočale za gledanje lasera služe za bolje prepoznava-
nje laserske zrake, međutim one ne mogu zaštititi od laser-
skog zračenja.
 Naočale za gledanje lasera ne koristite kao sunčane nao-
čale ili u cestovnom prometu. Naočale za gledanje lasera ne
služe za potpunu zaštitu od ultraljubičastih zraka i smanjuju
sposobnost za razlikovanje boja.
Radovi sa prijemnikom lasera (pribor)
B
Kod nepovoljnih uvjeta osvjetljenja (svjetla okolina, izravno zra-
čenje Sunčevih zraka) i na većim udaljenostima, za bolje prona-
laženje laserske zrake koristite prijemnik lasera 23.
RL25HV: Kod rada sa prijemnikom lasera odaberite rad sa rota-
cijom maksimalnom brzinom rotacije.
Kod radova sa prijemnikom lasera pročitajte i pridržavajte se
ovih uputa za rukovanje.
Radovi sa daljinskim upravljačem (pribor)
Kod pritiska na poslužne tipke mjerni alat se može ukloniti iz ni-
veliranja, tako da se rotacija kratkotrajno prekine. Ovaj će se
efekt izbjeći primjenom daljinskog upravljača 26.
Prijemne leće 1 za daljinski upravljač nalaze se na četiri strane
pored rotacione glave.
B
Za radove s daljinskim upravljačem pročitajte i pridržavajte se
njegovih uputa za rad.
Radovi sa stativom (pribor)
Mjerni alat raspolaže sa 5/8"-stezačem stativa, za horizontalni
rad na stativu. Stavite mjerni alat sa pričvršćenjem stativa 20 na
5/8" navoj stativa i stegnite sa steznim vijkom stativa.
Kod stativa 25 sa mjernom skalom na izvatku se može izravno
podesiti visinski pomak.
