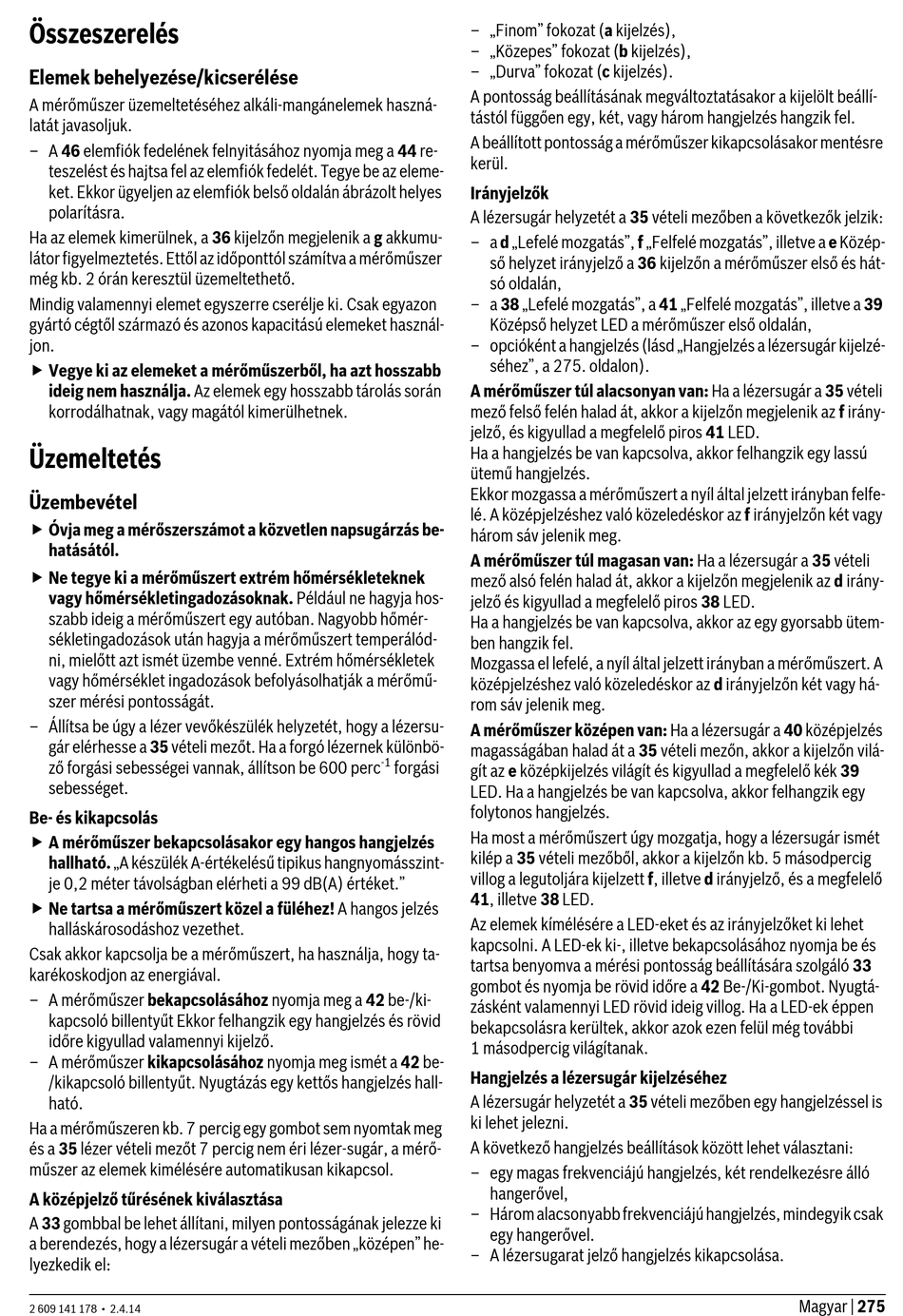

Összeszerelés
Elemek behelyezése/kicserélése
A mérőműszer üzemeltetéséhez alkáli-mangánelemek haszná-
latát javasoljuk.
– A 46 elemfiók fedelének felnyitásához nyomja meg a 44 re-
teszelést és hajtsa fel az elemfiók fedelét. Tegye be az eleme-
ket. Ekkor ügyeljen az elemfiók belső oldalán ábrázolt helyes
polarításra.
Ha az elemek kimerülnek, a 36 kijelzőn megjelenik a g akkumu-
látor figyelmeztetés. Ettől az időponttól számítva a mérőműszer
még kb. 2 órán keresztül üzemeltethető.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon
gyártó cégtől származó és azonos kapacitású elemeket használ-
jon.
Vegye ki az elemeket a mérőműszerből, ha azt hosszabb
ideig nem használja. Az elemek egy hosszabb tárolás során
korrodálhatnak, vagy magától kimerülhetnek.
Üzemeltetés
Üzembevétel
Óvja meg a mérőszerszámot a közvetlen napsugárzás be-
hatásától.
Ne tegye ki a mérőműszert extrém hőmérsékleteknek
vagy hőmérsékletingadozásoknak. Például ne hagyja hos-
szabb ideig a mérőműszert egy autóban. Nagyobb hőmér-
sékletingadozások után hagyja a mérőműszert temperálód-
ni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek
vagy hőmérséklet ingadozások befolyásolhatják a mérőmű-
szer mérési pontosságát.
– Állítsa be úgy a lézer vevőkészülék helyzetét, hogy a lézersu-
gár elérhesse a 35 vételi mezőt. Ha a forgó lézernek különbö-
ző forgási sebességei vannak, állítson be 600 perc
sebességet.
Be- és kikapcsolás
A mérőműszer bekapcsolásakor egy hangos hangjelzés
hallható. „A készülék A-értékelésű tipikus hangnyomásszint-
je 0,2 méter távolságban elérheti a 99 dB(A) értéket."
Ne tartsa a mérőműszert közel a füléhez! A hangos jelzés
halláskárosodáshoz vezethet.
Csak akkor kapcsolja be a mérőműszert, ha használja, hogy ta-
karékoskodjon az energiával.
– A mérőműszer bekapcsolásához nyomja meg a 42 be-/ki-
kapcsoló billentyűt Ekkor felhangzik egy hangjelzés és rövid
időre kigyullad valamennyi kijelző.
– A mérőműszer kikapcsolásához nyomja meg ismét a 42 be-
/kikapcsoló billentyűt. Nyugtázás egy kettős hangjelzés hall-
ható.
Ha a mérőműszeren kb. 7 percig egy gombot sem nyomtak meg
és a 35 lézer vételi mezőt 7 percig nem éri lézer-sugár, a mérő-
műszer az elemek kimélésére automatikusan kikapcsol.
A középjelző tűrésének kiválasztása
A 33 gombbal be lehet állítani, milyen pontosságának jelezze ki
a berendezés, hogy a lézersugár a vételi mezőben „középen" he-
lyezkedik el:
2 609 141 178 • 2.4.14
– „Finom" fokozat (a kijelzés),
– „Közepes" fokozat (b kijelzés),
– „Durva" fokozat (c kijelzés).
A pontosság beállításának megváltoztatásakor a kijelölt beállí-
tástól függően egy, két, vagy három hangjelzés hangzik fel.
A beállított pontosság a mérőműszer kikapcsolásakor mentésre
kerül.
Irányjelzők
A lézersugár helyzetét a 35 vételi mezőben a következők jelzik:
– a d „Lefelé mozgatás", f „Felfelé mozgatás", illetve a e Közép-
ső helyzet irányjelző a 36 kijelzőn a mérőműszer első és hát-
só oldalán,
– a 38 „Lefelé mozgatás", a 41 „Felfelé mozgatás", illetve a 39
Középső helyzet LED a mérőműszer első oldalán,
– opcióként a hangjelzés (lásd „Hangjelzés a lézersugár kijelzé-
séhez", a 275. oldalon).
A mérőműszer túl alacsonyan van: Ha a lézersugár a 35 vételi
mező felső felén halad át, akkor a kijelzőn megjelenik az f irány-
jelző, és kigyullad a megfelelő piros 41 LED.
Ha a hangjelzés be van kapcsolva, akkor felhangzik egy lassú
ütemű hangjelzés.
Ekkor mozgassa a mérőműszert a nyíl által jelzett irányban felfe-
lé. A középjelzéshez való közeledéskor az f irányjelzőn két vagy
három sáv jelenik meg.
A mérőműszer túl magasan van: Ha a lézersugár a 35 vételi
mező alsó felén halad át, akkor a kijelzőn megjelenik az d irány-
jelző és kigyullad a megfelelő piros 38 LED.
Ha a hangjelzés be van kapcsolva, akkor az egy gyorsabb ütem-
ben hangzik fel.
Mozgassa el lefelé, a nyíl által jelzett irányban a mérőműszert. A
középjelzéshez való közeledéskor az d irányjelzőn két vagy há-
rom sáv jelenik meg.
A mérőműszer középen van: Ha a lézersugár a 40 középjelzés
magasságában halad át a 35 vételi mezőn, akkor a kijelzőn vilá-
-1
forgási
gít az e középkijelzés világít és kigyullad a megfelelő kék 39
LED. Ha a hangjelzés be van kapcsolva, akkor felhangzik egy
folytonos hangjelzés.
Ha most a mérőműszert úgy mozgatja, hogy a lézersugár ismét
kilép a 35 vételi mezőből, akkor a kijelzőn kb. 5 másodpercig
villog a legutoljára kijelzett f, illetve d irányjelző, és a megfelelő
41, illetve 38 LED.
Az elemek kímélésére a LED-eket és az irányjelzőket ki lehet
kapcsolni. A LED-ek ki-, illetve bekapcsolásához nyomja be és
tartsa benyomva a mérési pontosság beállítására szolgáló 33
gombot és nyomja be rövid időre a 42 Be-/Ki-gombot. Nyugtá-
zásként valamennyi LED rövid ideig villog. Ha a LED-ek éppen
bekapcsolásra kerültek, akkor azok ezen felül még további
1 másodpercig világítanak.
Hangjelzés a lézersugár kijelzéséhez
A lézersugár helyzetét a 35 vételi mezőben egy hangjelzéssel is
ki lehet jelezni.
A következő hangjelzés beállítások között lehet választani:
– egy magas frekvenciájú hangjelzés, két rendelkezésre álló
hangerővel,
– Három alacsonyabb frekvenciájú hangjelzés, mindegyik csak
egy hangerővel.
– A lézersugarat jelző hangjelzés kikapcsolása.
Magyar | 275
