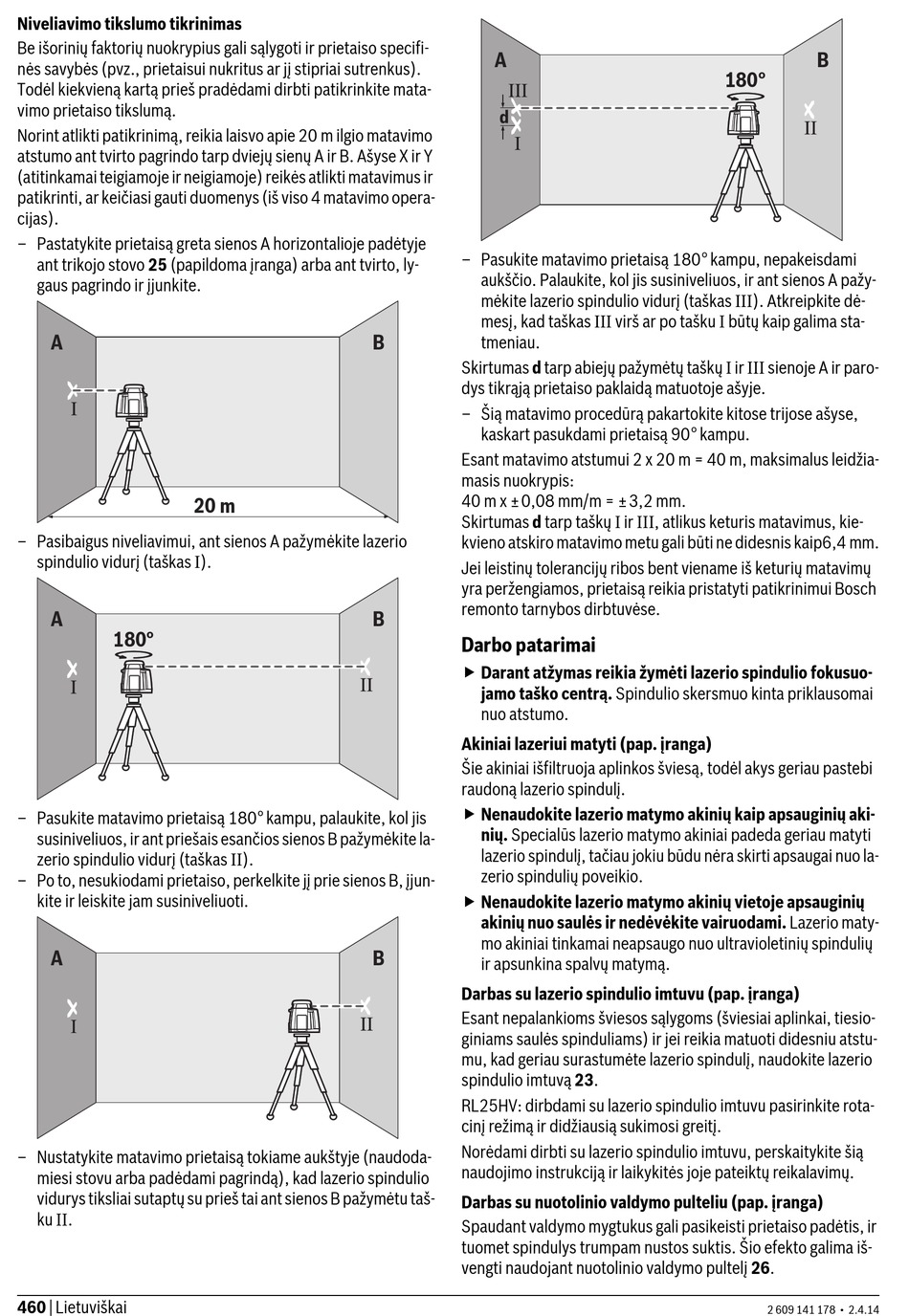

Niveliavimo tikslumo tikrinimas
Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifi-
nės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus).
Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata-
vimo prietaiso tikslumą.
Norint atlikti patikrinimą, reikia laisvo apie 20 m ilgio matavimo
atstumo ant tvirto pagrindo tarp dviejų sienų A ir B. Ašyse X ir Y
(atitinkamai teigiamoje ir neigiamoje) reikės atlikti matavimus ir
patikrinti, ar keičiasi gauti duomenys (iš viso 4 matavimo opera-
cijas).
– Pastatykite prietaisą greta sienos A horizontalioje padėtyje
ant trikojo stovo 25 (papildoma įranga) arba ant tvirto, ly-
gaus pagrindo ir įjunkite.
A
– Pasibaigus niveliavimui, ant sienos A pažymėkite lazerio
spindulio vidurį (taškas I).
A
180°
– Pasukite matavimo prietaisą 180° kampu, palaukite, kol jis
susiniveliuos, ir ant priešais esančios sienos B pažymėkite la-
zerio spindulio vidurį (taškas II).
– Po to, nesukiodami prietaiso, perkelkite jį prie sienos B, įjun-
kite ir leiskite jam susiniveliuoti.
A
– Nustatykite matavimo prietaisą tokiame aukštyje (naudoda-
miesi stovu arba padėdami pagrindą), kad lazerio spindulio
vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu taš-
ku II.
460 | Lietuviškai
20 m
A
d
– Pasukite matavimo prietaisą 180° kampu, nepakeisdami
aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos A pažy-
mėkite lazerio spindulio vidurį (taškas III). Atkreipkite dė-
mesį, kad taškas III virš ar po tašku I būtų kaip galima sta-
B
tmeniau.
Skirtumas d tarp abiejų pažymėtų taškų I ir III sienoje A ir paro-
dys tikrąją prietaiso paklaidą matuotoje ašyje.
– Šią matavimo procedūrą pakartokite kitose trijose ašyse,
kaskart pasukdami prietaisą 90° kampu.
Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus leidžia-
masis nuokrypis:
40 m x ±0,08 mm/m = ±3,2 mm.
Skirtumas d tarp taškų I ir III, atlikus keturis matavimus, kie-
kvieno atskiro matavimo metu gali būti ne didesnis kaip6,4 mm.
Jei leistinų tolerancijų ribos bent viename iš keturių matavimų
yra peržengiamos, prietaisą reikia pristatyti patikrinimui Bosch
remonto tarnybos dirbtuvėse.
B
Darbo patarimai
Darant atžymas reikia žymėti lazerio spindulio fokusuo-
jamo taško centrą. Spindulio skersmuo kinta priklausomai
nuo atstumo.
Akiniai lazeriui matyti (pap. įranga)
Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi
raudoną lazerio spindulį.
Nenaudokite lazerio matymo akinių kaip apsauginių aki-
nių. Specialūs lazerio matymo akiniai padeda geriau matyti
lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo la-
zerio spindulių poveikio.
Nenaudokite lazerio matymo akinių vietoje apsauginių
akinių nuo saulės ir nedėvėkite vairuodami. Lazerio maty-
mo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių
B
ir apsunkina spalvų matymą.
Darbas su lazerio spindulio imtuvu (pap. įranga)
Esant nepalankioms šviesos sąlygoms (šviesiai aplinkai, tiesio-
giniams saulės spinduliams) ir jei reikia matuoti didesniu atstu-
mu, kad geriau surastumėte lazerio spindulį, naudokite lazerio
spindulio imtuvą 23.
RL25HV: dirbdami su lazerio spindulio imtuvu pasirinkite rota-
cinį režimą ir didžiausią sukimosi greitį.
Norėdami dirbti su lazerio spindulio imtuvu, perskaitykite šią
naudojimo instrukciją ir laikykitės joje pateiktų reikalavimų.
Darbas su nuotolinio valdymo pulteliu (pap. įranga)
Spaudant valdymo mygtukus gali pasikeisti prietaiso padėtis, ir
tuomet spindulys trumpam nustos suktis. Šio efekto galima iš-
vengti naudojant nuotolinio valdymo pultelį 26.
B
180°
2 609 141 178 • 2.4.14
