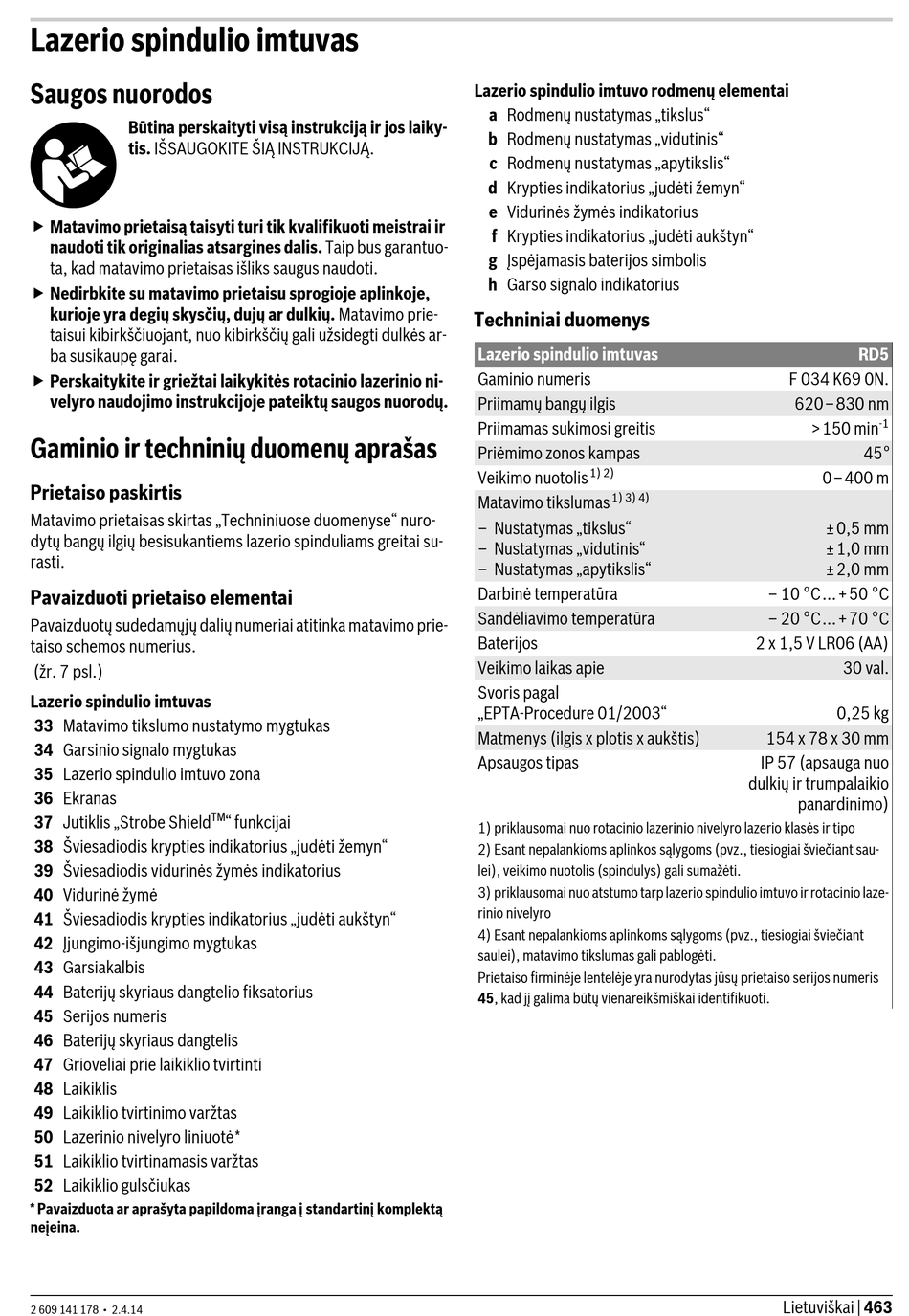

Lazerio spindulio imtuvas
Saugos nuorodos
Būtina perskaityti visą instrukciją ir jos laiky-
tis. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.
Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir
naudoti tik originalias atsargines dalis. Taip bus garantuo-
ta, kad matavimo prietaisas išliks saugus naudoti.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje,
kurioje yra degių skysčių, dujų ar dulkių. Matavimo prie-
taisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės ar-
ba susikaupę garai.
Perskaitykite ir griežtai laikykitės rotacinio lazerinio ni-
velyro naudojimo instrukcijoje pateiktų saugos nuorodų.
Gaminio ir techninių duomenų aprašas
Prietaiso paskirtis
Matavimo prietaisas skirtas „Techniniuose duomenyse" nuro-
dytų bangų ilgių besisukantiems lazerio spinduliams greitai su-
rasti.
Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prie-
taiso schemos numerius.
(žr. 7 psl.)
Lazerio spindulio imtuvas
33 Matavimo tikslumo nustatymo mygtukas
34 Garsinio signalo mygtukas
35 Lazerio spindulio imtuvo zona
36 Ekranas
37 Jutiklis „Strobe Shield
38 Šviesadiodis krypties indikatorius „judėti žemyn"
39 Šviesadiodis vidurinės žymės indikatorius
40 Vidurinė žymė
41 Šviesadiodis krypties indikatorius „judėti aukštyn"
42 Įjungimo-išjungimo mygtukas
43 Garsiakalbis
44 Baterijų skyriaus dangtelio fiksatorius
45 Serijos numeris
46 Baterijų skyriaus dangtelis
47 Grioveliai prie laikiklio tvirtinti
48 Laikiklis
49 Laikiklio tvirtinimo varžtas
50 Lazerinio nivelyro liniuotė*
51 Laikiklio tvirtinamasis varžtas
52 Laikiklio gulsčiukas
* Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą
neįeina.
2 609 141 178 • 2.4.14
TM
" funkcijai
Lazerio spindulio imtuvo rodmenų elementai
a Rodmenų nustatymas „tikslus"
b Rodmenų nustatymas „vidutinis"
c Rodmenų nustatymas „apytikslis"
d Krypties indikatorius „judėti žemyn"
e Vidurinės žymės indikatorius
f Krypties indikatorius „judėti aukštyn"
g Įspėjamasis baterijos simbolis
h Garso signalo indikatorius
Techniniai duomenys
Lazerio spindulio imtuvas
Gaminio numeris
Priimamų bangų ilgis
Priimamas sukimosi greitis
Priėmimo zonos kampas
1) 2)
Veikimo nuotolis
1) 3) 4)
Matavimo tikslumas
– Nustatymas „tikslus"
– Nustatymas „vidutinis"
– Nustatymas „apytikslis"
Darbinė temperatūra
Sandėliavimo temperatūra
Baterijos
Veikimo laikas apie
Svoris pagal
„EPTA-Procedure 01/2003"
Matmenys (ilgis x plotis x aukštis)
Apsaugos tipas
1) priklausomai nuo rotacinio lazerinio nivelyro lazerio klasės ir tipo
2) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant sau-
lei), veikimo nuotolis (spindulys) gali sumažėti.
3) priklausomai nuo atstumo tarp lazerio spindulio imtuvo ir rotacinio laze-
rinio nivelyro
4) Esant nepalankioms aplinkoms sąlygoms (pvz., tiesiogiai šviečiant
saulei), matavimo tikslumas gali pablogėti.
Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris
45, kad jį galima būtų vienareikšmiškai identifikuoti.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 val.
0,25 kg
154 x 78 x 30 mm
IP 57 (apsauga nuo
dulkių ir trumpalaikio
panardinimo)
Lietuviškai | 463
