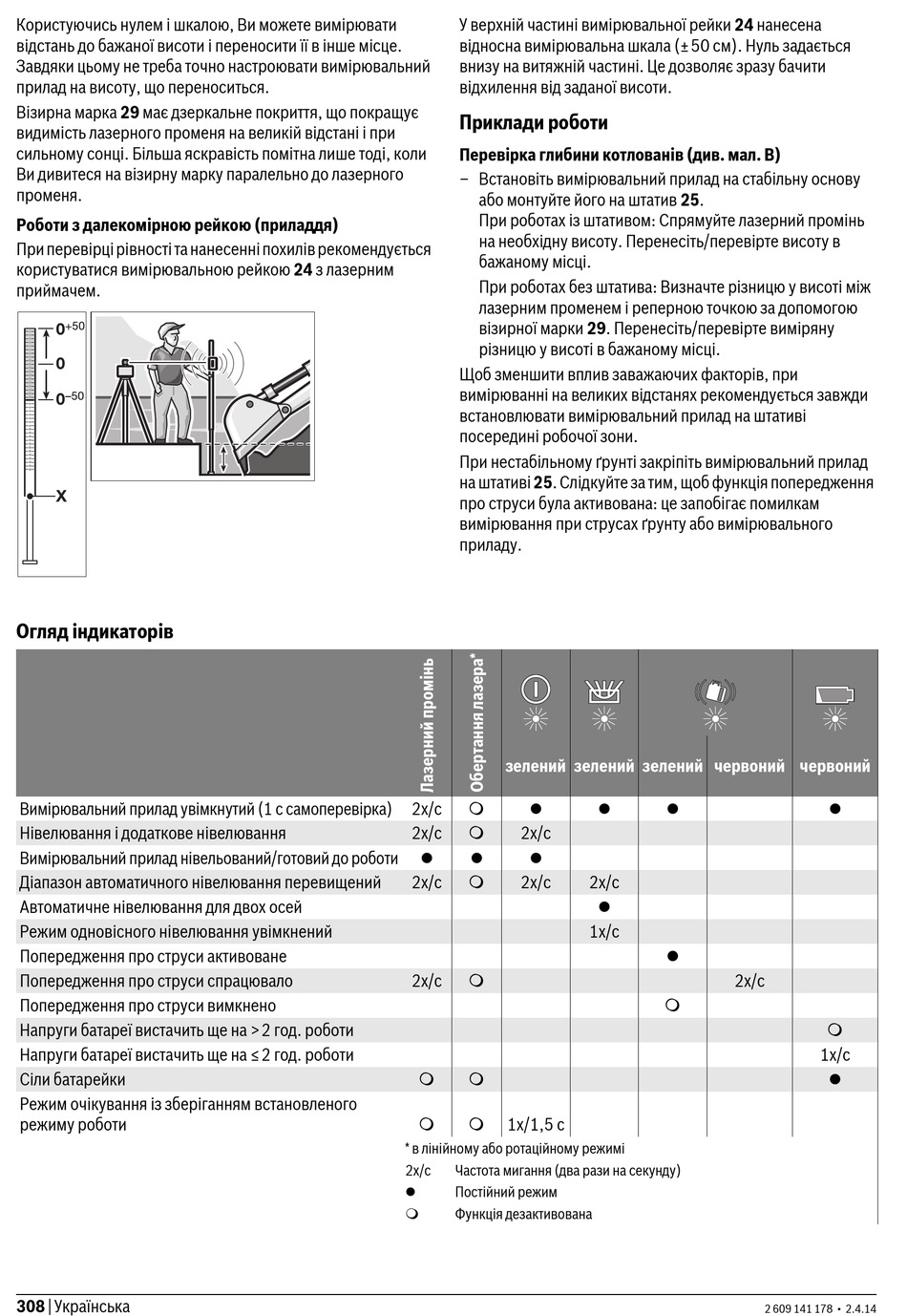

Користуючись нулем і шкалою, Ви можете вимірювати
відстань до бажаної висоти і переносити її в інше місце.
Завдяки цьому не треба точно настроювати вимірювальний
прилад на висоту, що переноситься.
Візирна марка 29 має дзеркальне покриття, що покращує
видимість лазерного променя на великій відстані і при
сильному сонці. Більша яскравість помітна лише тоді, коли
Ви дивитеся на візирну марку паралельно до лазерного
променя.
Роботи з далекомірною рейкою (приладдя)
При перевірці рівності та нанесенні похилів рекомендується
користуватися вимірювальною рейкою 24 з лазерним
приймачем.
Огляд індикаторів
Вимірювальний прилад увімкнутий (1 с самоперевірка)
Нівелювання і додаткове нівелювання
Вимірювальний прилад нівельований/готовий до роботи
Діапазон автоматичного нівелювання перевищений
Автоматичне нівелювання для двох осей
Режим одновісного нівелювання увімкнений
Попередження про струси активоване
Попередження про струси спрацювало
Попередження про струси вимкнено
Напруги батареї вистачить ще на >2 год. роботи
Напруги батареї вистачить ще на ≤2 год. роботи
Сіли батарейки
Режим очікування із зберіганням встановленого
режиму роботи
308 | Українська
У верхній частині вимірювальної рейки 24 нанесена
відносна вимірювальна шкала (±50 см). Нуль задається
внизу на витяжній частині. Це дозволяє зразу бачити
відхилення від заданої висоти.
Приклади роботи
Перевірка глибини котлованів (див. мал. B)
– Встановіть вимірювальний прилад на стабільну основу
або монтуйте його на штатив 25.
При роботах із штативом: Спрямуйте лазерний промінь
на необхідну висоту. Перенесіть/перевірте висоту в
бажаному місці.
При роботах без штатива: Визначте різницю у висоті між
лазерним променем і реперною точкою за допомогою
візирної марки 29. Перенесіть/перевірте виміряну
різницю у висоті в бажаному місці.
Щоб зменшити вплив заважаючих факторів, при
вимірюванні на великих відстанях рекомендується завжди
встановлювати вимірювальний прилад на штативі
посередині робочої зони.
При нестабільному ґрунті закріпіть вимірювальний прилад
на штативі 25. Слідкуйте за тим, щоб функція попередження
про струси була активована: це запобігає помилкам
вимірювання при струсах ґрунту або вимірювального
приладу.
зелений зелений зелений червоний червоний
2x/с
2x/с
2x/с
2x/с
2x/с
2x/с
1x/1,5 с
* в лінійному або ротаційному режимі
2x/с
Частота мигання (два рази на секунду)
Постійний режим
Функція дезактивована
2x/с
1x/с
2x/с
1x/с
2 609 141 178 • 2.4.14
