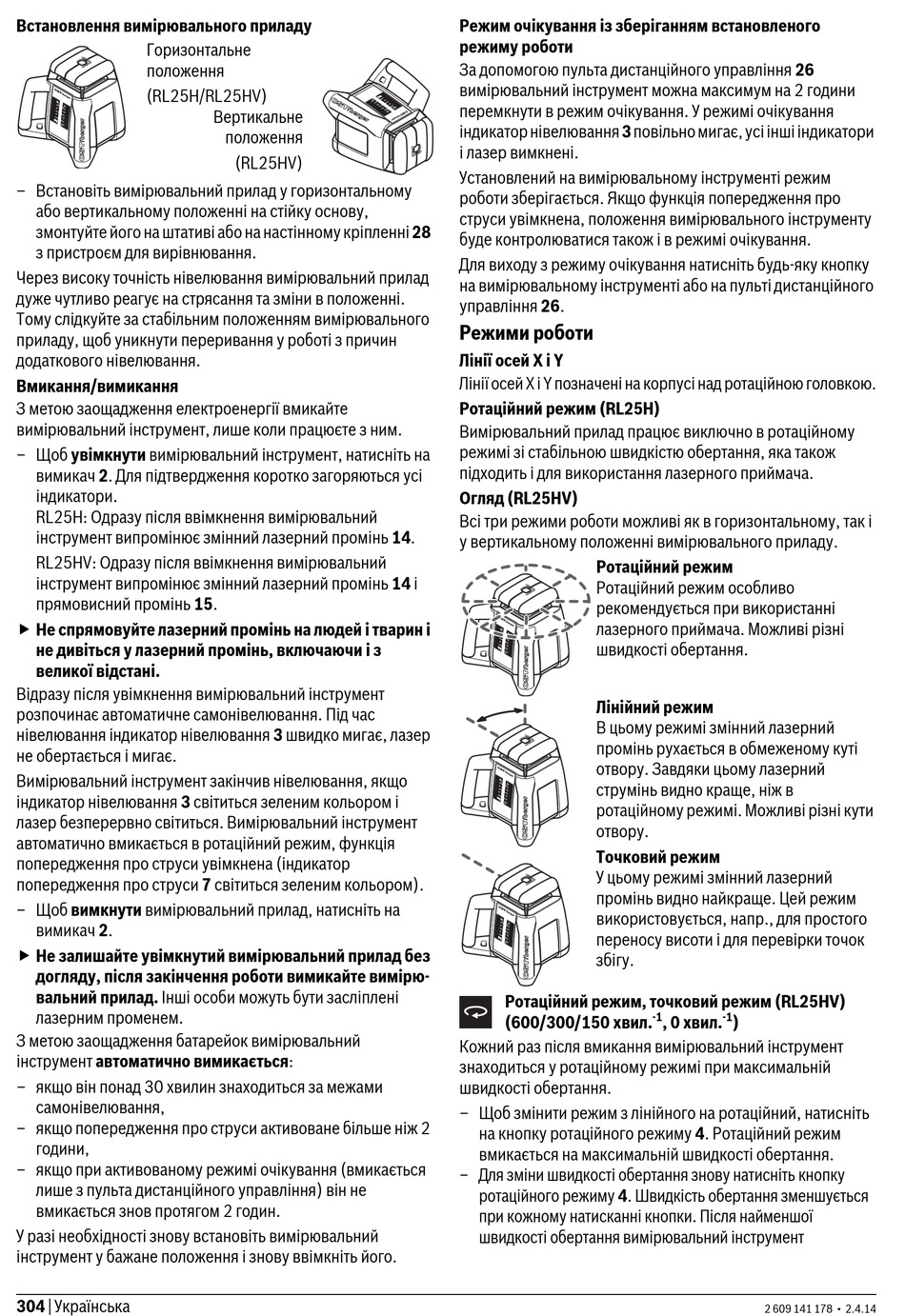

Режими Роботи - Bosch RL25H Originalbetriebsanleitung

Встановлення вимірювального приладу
Горизонтальне
положення
(RL25H/RL25HV)
– Встановіть вимірювальний прилад у горизонтальному
або вертикальному положенні на стійку основу,
змонтуйте його на штативі або на настінному кріпленні 28
з пристроєм для вирівнювання.
Через високу точність нівелювання вимірювальний прилад
дуже чутливо реагує на стрясання та зміни в положенні.
Тому слідкуйте за стабільним положенням вимірювального
приладу, щоб уникнути переривання у роботі з причин
додаткового нівелювання.
Вмикання/вимикання
З метою заощадження електроенергії вмикайте
вимірювальний інструмент, лише коли працюєте з ним.
– Щоб увімкнути вимірювальний інструмент, натисніть на
вимикач 2. Для підтвердження коротко загоряються усі
індикатори.
RL25H: Одразу після ввімкнення вимірювальний
інструмент випромінює змінний лазерний промінь 14.
RL25HV: Одразу після ввімкнення вимірювальний
інструмент випромінює змінний лазерний промінь 14 і
прямовисний промінь 15.
 Не спрямовуйте лазерний промінь на людей і тварин і
не дивіться у лазерний промінь, включаючи і з
великої відстані.
Відразу після увімкнення вимірювальний інструмент
розпочинає автоматичне самонівелювання. Під час
нівелювання індикатор нівелювання 3 швидко мигає, лазер
не обертається і мигає.
Вимірювальний інструмент закінчив нівелювання, якщо
індикатор нівелювання 3 світиться зеленим кольором і
лазер безперервно світиться. Вимірювальний інструмент
автоматично вмикається в ротаційний режим, функція
попередження про струси увімкнена (індикатор
попередження про струси 7 світиться зеленим кольором).
– Щоб вимкнути вимірювальний прилад, натисніть на
вимикач 2.
 Не залишайте увімкнутий вимірювальний прилад без
догляду, після закінчення роботи вимикайте вимірю-
вальний прилад. Інші особи можуть бути засліплені
лазерним променем.
З метою заощадження батарейок вимірювальний
інструмент автоматично вимикається:
– якщо він понад 30 хвилин знаходиться за межами
самонівелювання,
– якщо попередження про струси активоване більше ніж 2
години,
– якщо при активованому режимі очікування (вмикається
лише з пульта дистанційного управління) він не
вмикається знов протягом 2 годин.
У разі необхідності знову встановіть вимірювальний
інструмент у бажане положення і знову ввімкніть його.
304 | Українська
Вертикальне
положення
(RL25HV)
Режим очікування із зберіганням встановленого
режиму роботи
За допомогою пульта дистанційного управління 26
вимірювальний інструмент можна максимум на 2 години
перемкнути в режим очікування. У режимі очікування
індикатор нівелювання 3 повільно мигає, усі інші індикатори
і лазер вимкнені.
Установлений на вимірювальному інструменті режим
роботи зберігається. Якщо функція попередження про
струси увімкнена, положення вимірювального інструменту
буде контролюватися також і в режимі очікування.
Для виходу з режиму очікування натисніть будь-яку кнопку
на вимірювальному інструменті або на пульті дистанційного
управління 26.
Режими роботи
Лінії осей X і Y
Лінії осей X і Y позначені на корпусі над ротаційною головкою.
Ротаційний режим (RL25H)
Вимірювальний прилад працює виключно в ротаційному
режимі зі стабільною швидкістю обертання, яка також
підходить і для використання лазерного приймача.
Огляд (RL25HV)
Всі три режими роботи можливі як в горизонтальному, так і
у вертикальному положенні вимірювального приладу.
Ротаційний режим
Ротаційний режим особливо
рекомендується при використанні
лазерного приймача. Можливі різні
швидкості обертання.
Лінійний режим
В цьому режимі змінний лазерний
промінь рухається в обмеженому куті
отвору. Завдяки цьому лазерний
струмінь видно краще, ніж в
ротаційному режимі. Можливі різні кути
отвору.
Точковий режим
У цьому режимі змінний лазерний
промінь видно найкраще. Цей режим
використовується, напр., для простого
переносу висоти і для перевірки точок
збігу.
Ротаційний режим, точковий режим (RL25HV)
(600/300/150 хвил.
Кожний раз після вмикання вимірювальний інструмент
знаходиться у ротаційному режимі при максимальній
швидкості обертання.
– Щоб змінити режим з лінійного на ротаційний, натисніть
на кнопку ротаційного режиму 4. Ротаційний режим
вмикається на максимальній швидкості обертання.
– Для зміни швидкості обертання знову натисніть кнопку
ротаційного режиму 4. Швидкість обертання зменшується
при кожному натисканні кнопки. Після найменшої
швидкості обертання вимірювальний інструмент
-1 -1
, 0 хвил. )
2 609 141 178 • 2.4.14
