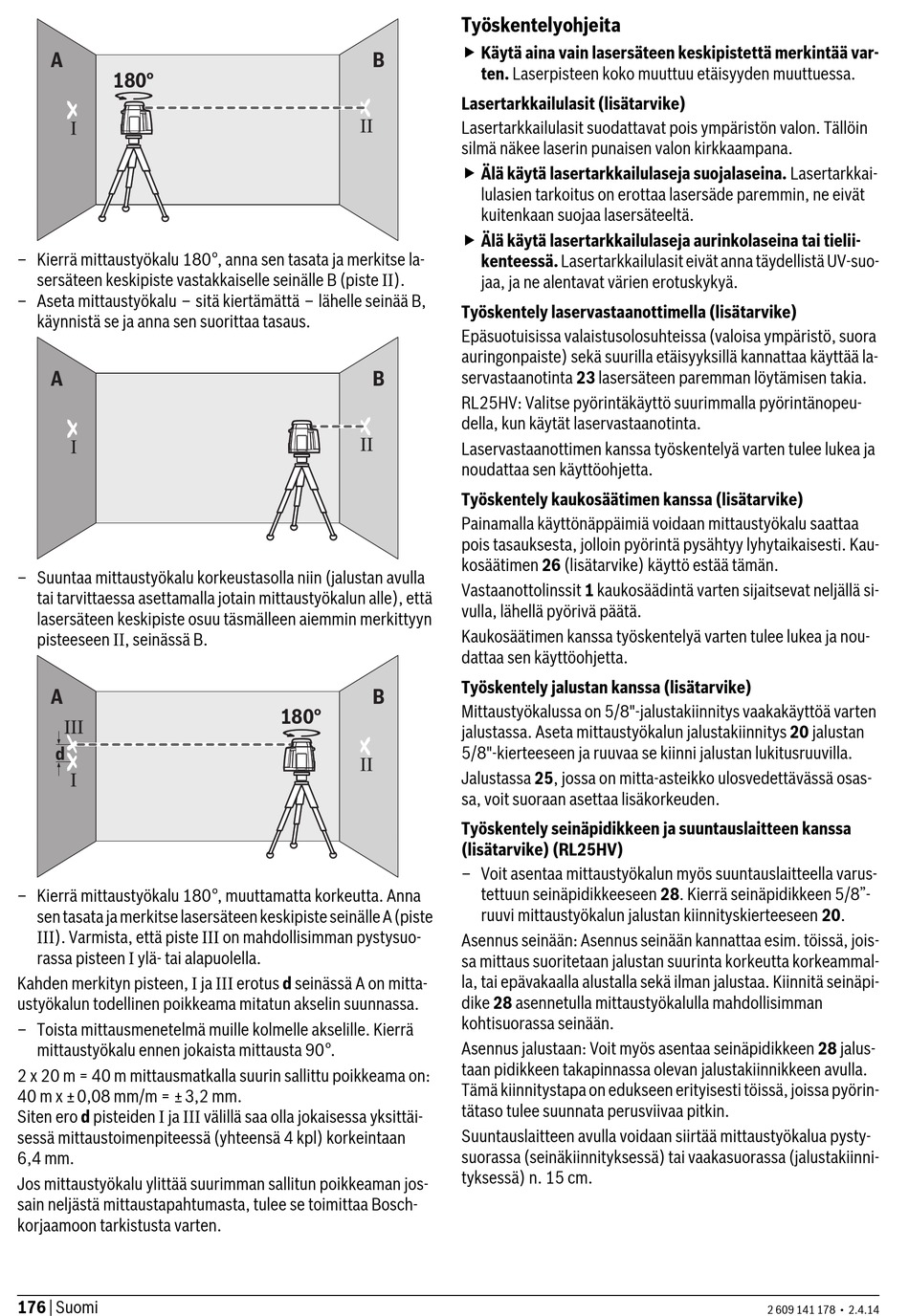

A
180°
– Kierrä mittaustyökalu 180°, anna sen tasata ja merkitse la-
sersäteen keskipiste vastakkaiselle seinälle B (piste II).
– Aseta mittaustyökalu – sitä kiertämättä – lähelle seinää B,
käynnistä se ja anna sen suorittaa tasaus.
A
– Suuntaa mittaustyökalu korkeustasolla niin (jalustan avulla
tai tarvittaessa asettamalla jotain mittaustyökalun alle), että
lasersäteen keskipiste osuu täsmälleen aiemmin merkittyyn
pisteeseen II, seinässä B.
A
d
– Kierrä mittaustyökalu 180°, muuttamatta korkeutta. Anna
sen tasata ja merkitse lasersäteen keskipiste seinälle A (piste
III). Varmista, että piste III on mahdollisimman pystysuo-
rassa pisteen I ylä- tai alapuolella.
Kahden merkityn pisteen, I ja III erotus d seinässä A on mitta-
ustyökalun todellinen poikkeama mitatun akselin suunnassa.
– Toista mittausmenetelmä muille kolmelle akselille. Kierrä
mittaustyökalu ennen jokaista mittausta 90°.
2 x 20 m = 40 m mittausmatkalla suurin sallittu poikkeama on:
40 m x ±0,08 mm/m = ±3,2 mm.
Siten ero d pisteiden I ja III välillä saa olla jokaisessa yksittäi-
sessä mittaustoimenpiteessä (yhteensä 4 kpl) korkeintaan
6,4 mm.
Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jos-
sain neljästä mittaustapahtumasta, tulee se toimittaa Bosch-
korjaamoon tarkistusta varten.
176 | Suomi
B
B
B
180°
Työskentelyohjeita
Käytä aina vain lasersäteen keskipistettä merkintää var-
ten. Laserpisteen koko muuttuu etäisyyden muuttuessa.
Lasertarkkailulasit (lisätarvike)
Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin
silmä näkee laserin punaisen valon kirkkaampana.
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkai-
lulasien tarkoitus on erottaa lasersäde paremmin, ne eivät
kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-
kenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suo-
jaa, ja ne alentavat värien erotuskykyä.
Työskentely laservastaanottimella (lisätarvike)
Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora
auringonpaiste) sekä suurilla etäisyyksillä kannattaa käyttää la-
servastaanotinta 23 lasersäteen paremman löytämisen takia.
RL25HV: Valitse pyörintäkäyttö suurimmalla pyörintänopeu-
della, kun käytät laservastaanotinta.
Laservastaanottimen kanssa työskentelyä varten tulee lukea ja
noudattaa sen käyttöohjetta.
Työskentely kaukosäätimen kanssa (lisätarvike)
Painamalla käyttönäppäimiä voidaan mittaustyökalu saattaa
pois tasauksesta, jolloin pyörintä pysähtyy lyhytaikaisesti. Kau-
kosäätimen 26 (lisätarvike) käyttö estää tämän.
Vastaanottolinssit 1 kaukosäädintä varten sijaitsevat neljällä si-
vulla, lähellä pyörivä päätä.
Kaukosäätimen kanssa työskentelyä varten tulee lukea ja nou-
dattaa sen käyttöohjetta.
Työskentely jalustan kanssa (lisätarvike)
Mittaustyökalussa on 5/8"-jalustakiinnitys vaakakäyttöä varten
jalustassa. Aseta mittaustyökalun jalustakiinnitys 20 jalustan
5/8"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.
Jalustassa 25, jossa on mitta-asteikko ulosvedettävässä osas-
sa, voit suoraan asettaa lisäkorkeuden.
Työskentely seinäpidikkeen ja suuntauslaitteen kanssa
(lisätarvike) (RL25HV)
– Voit asentaa mittaustyökalun myös suuntauslaitteella varus-
tettuun seinäpidikkeeseen 28. Kierrä seinäpidikkeen 5/8"-
ruuvi mittaustyökalun jalustan kiinnityskierteeseen 20.
Asennus seinään: Asennus seinään kannattaa esim. töissä, jois-
sa mittaus suoritetaan jalustan suurinta korkeutta korkeammal-
la, tai epävakaalla alustalla sekä ilman jalustaa. Kiinnitä seinäpi-
dike 28 asennetulla mittaustyökalulla mahdollisimman
kohtisuorassa seinään.
Asennus jalustaan: Voit myös asentaa seinäpidikkeen 28 jalus-
taan pidikkeen takapinnassa olevan jalustakiinnikkeen avulla.
Tämä kiinnitystapa on edukseen erityisesti töissä, joissa pyörin-
tätaso tulee suunnata perusviivaa pitkin.
Suuntauslaitteen avulla voidaan siirtää mittaustyökalua pysty-
suorassa (seinäkiinnityksessä) tai vaakasuorassa (jalustakiinni-
tyksessä) n. 15 cm.
2 609 141 178 • 2.4.14
