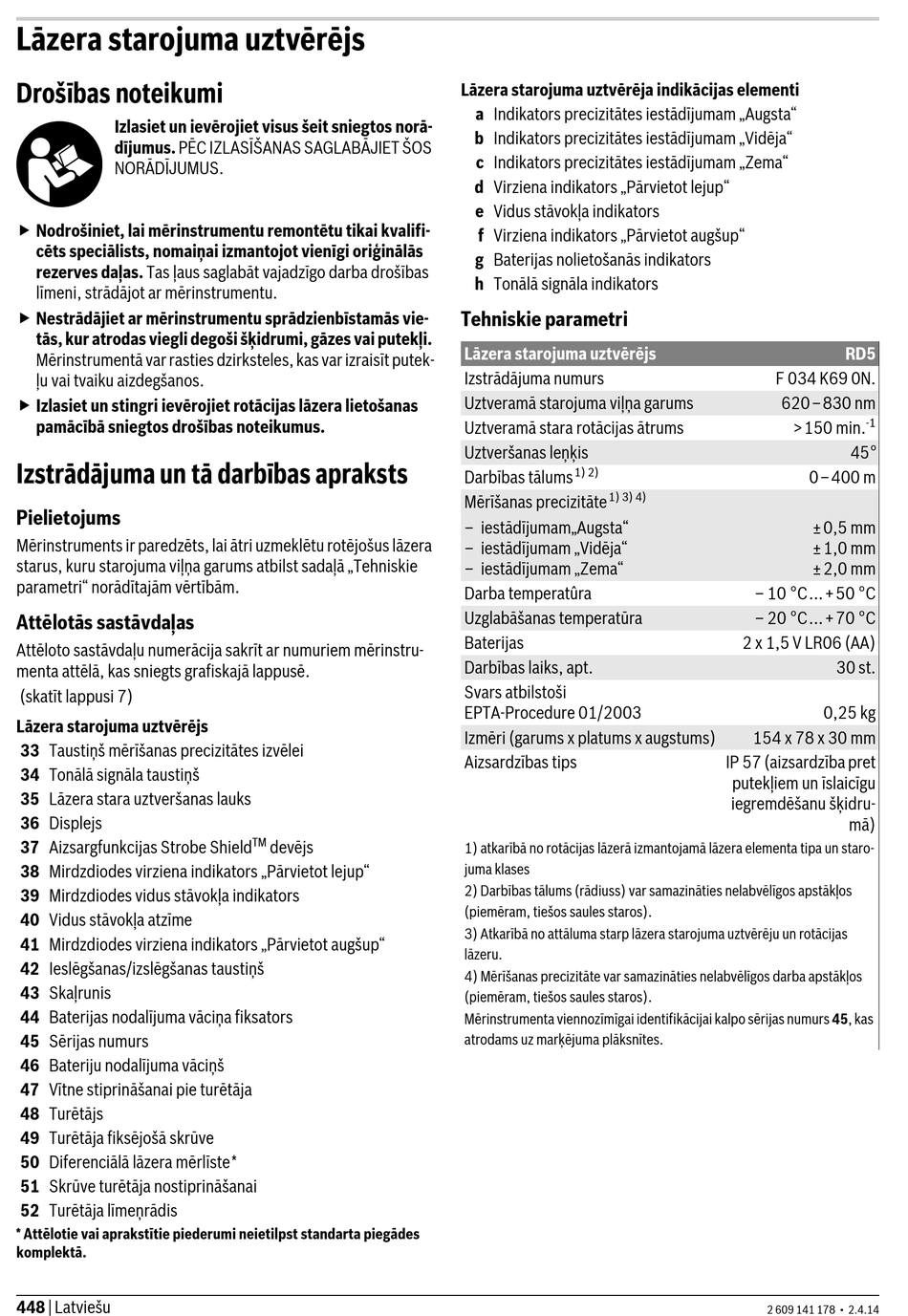

Lāzera starojuma uztvērējs
Drošības noteikumi
Izlasiet un ievērojiet visus šeit sniegtos norā-
dījumus. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS
NORĀDĪJUMUS.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalifi-
cēts speciālists, nomaiņai izmantojot vienīgi oriģinālās
rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības
līmeni, strādājot ar mērinstrumentu.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vie-
tās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi.
Mērinstrumentā var rasties dzirksteles, kas var izraisīt putek-
ļu vai tvaiku aizdegšanos.
Izlasiet un stingri ievērojiet rotācijas lāzera lietošanas
pamācībā sniegtos drošības noteikumus.
Izstrādājuma un tā darbības apraksts
Pielietojums
Mērinstruments ir paredzēts, lai ātri uzmeklētu rotējošus lāzera
starus, kuru starojuma viļņa garums atbilst sadaļā „Tehniskie
parametri" norādītajām vērtībām.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstru-
menta attēlā, kas sniegts grafiskajā lappusē.
(skatīt lappusi 7)
Lāzera starojuma uztvērējs
33 Taustiņš mērīšanas precizitātes izvēlei
34 Tonālā signāla taustiņš
35 Lāzera stara uztveršanas lauks
36 Displejs
37 Aizsargfunkcijas Strobe Shield
38 Mirdzdiodes virziena indikators „Pārvietot lejup"
39 Mirdzdiodes vidus stāvokļa indikators
40 Vidus stāvokļa atzīme
41 Mirdzdiodes virziena indikators „Pārvietot augšup"
42 Ieslēgšanas/izslēgšanas taustiņš
43 Skaļrunis
44 Baterijas nodalījuma vāciņa fiksators
45 Sērijas numurs
46 Bateriju nodalījuma vāciņš
47 Vītne stiprināšanai pie turētāja
48 Turētājs
49 Turētāja fiksējošā skrūve
50 Diferenciālā lāzera mērlīste*
51 Skrūve turētāja nostiprināšanai
52 Turētāja līmeņrādis
* Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes
komplektā.
448 | Latviešu
TM
devējs
Lāzera starojuma uztvērēja indikācijas elementi
a Indikators precizitātes iestādījumam „Augsta"
b Indikators precizitātes iestādījumam „Vidēja"
c Indikators precizitātes iestādījumam „Zema"
d Virziena indikators „Pārvietot lejup"
e Vidus stāvokļa indikators
f Virziena indikators „Pārvietot augšup"
g Baterijas nolietošanās indikators
h Tonālā signāla indikators
Tehniskie parametri
Lāzera starojuma uztvērējs
Izstrādājuma numurs
Uztveramā starojuma viļņa garums
Uztveramā stara rotācijas ātrums
Uztveršanas leņķis
1) 2)
Darbības tālums
1) 3) 4)
Mērīšanas precizitāte
– iestādījumam„Augsta"
– iestādījumam „Vidēja"
– iestādījumam „Zema"
Darba temperatûra
Uzglabāšanas temperatūra
Baterijas
Darbības laiks, apt.
Svars atbilstoši
EPTA-Procedure 01/2003
Izmēri (garums x platums x augstums)
Aizsardzības tips
1) atkarībā no rotācijas lāzerā izmantojamā lāzera elementa tipa un staro-
juma klases
2) Darbības tālums (rādiuss) var samazināties nelabvēlīgos apstākļos
(piemēram, tiešos saules staros).
3) Atkarībā no attāluma starp lāzera starojuma uztvērēju un rotācijas
lāzeru.
4) Mērīšanas precizitāte var samazināties nelabvēlīgos darba apstākļos
(piemēram, tiešos saules staros).
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 45, kas
atrodams uz marķējuma plāksnītes.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min.
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 st.
0,25 kg
154 x 78 x 30 mm
IP 57 (aizsardzība pret
putekļiem un īslaicīgu
iegremdēšanu šķidru-
mā)
2 609 141 178 • 2.4.14
