Bosch RL25H Originalbetriebsanleitung Seite 370

A
d

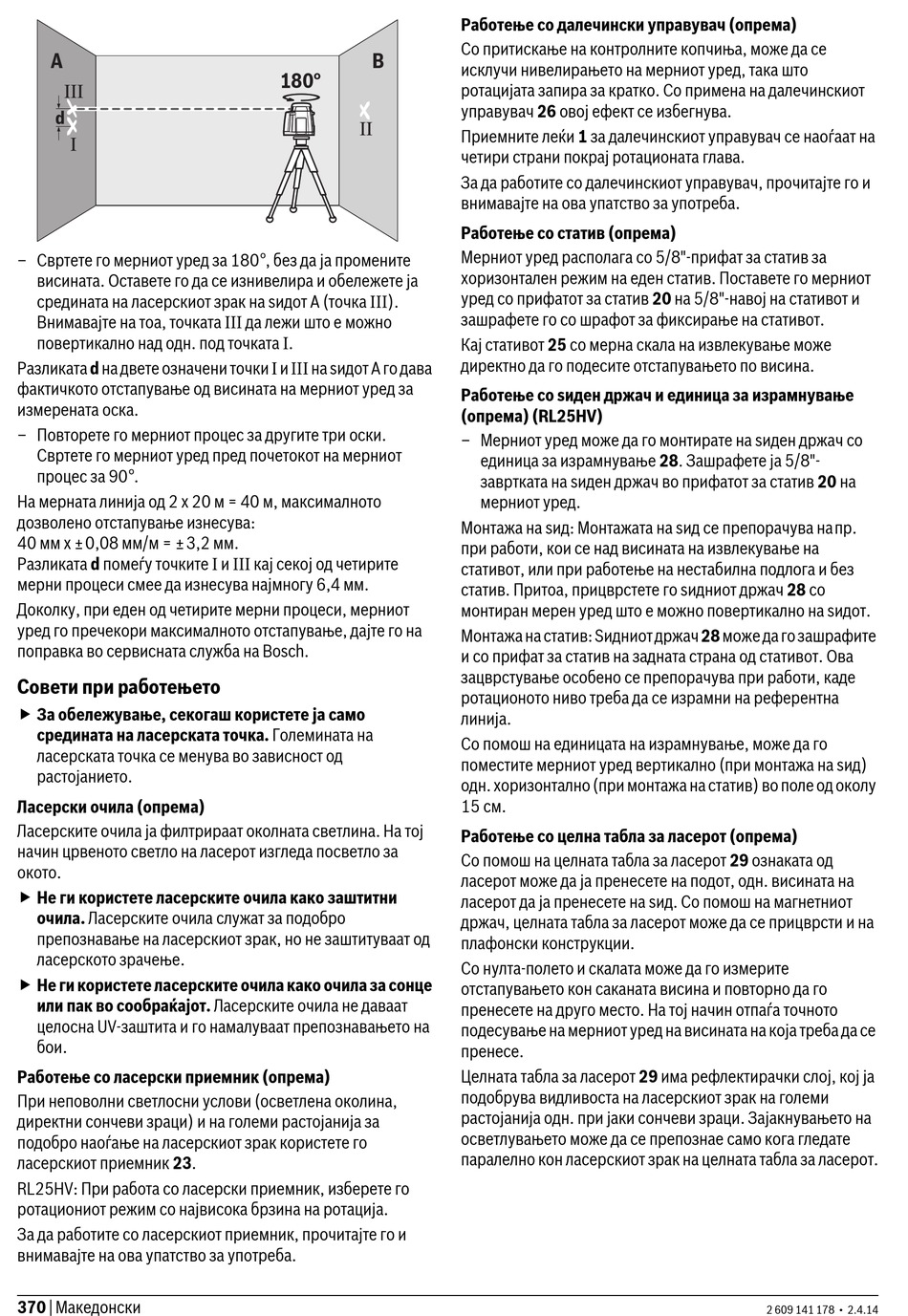

– Свртете го мерниот уред за 180°, без да ја промените
висината. Оставете го да се изнивелира и обележете ја
средината на ласерскиот зрак на ѕидот A (точка III).
Внимавајте на тоа, точката III да лежи што е можно
повертикално над одн. под точката I.
Разликата d на двете означени точки I и III на ѕидот A го дава
фактичкото отстапување од висината на мерниот уред за
измерената оска.
– Повторете го мерниот процес за другите три оски.
Свртете го мерниот уред пред почетокот на мерниот
процес за 90°.
На мерната линија од 2 x 20 м = 40 м, максималното
дозволено отстапување изнесува:
40 мм x ±0,08 мм/м = ±3,2 мм.
Разликата d помеѓу точките I и III кај секој од четирите
мерни процеси смее да изнесува најмногу 6,4 мм.
Доколку, при еден од четирите мерни процеси, мерниот
уред го пречекори максималното отстапување, дајте го на
поправка во сервисната служба на Bosch.
Совети при работењето
 За обележување, секогаш користете ја само
средината на ласерската точка. Големината на
ласерската точка се менува во зависност од
растојанието.
Ласерски очила (опрема)
Ласерските очила ја филтрираат околната светлина. На тој
начин црвеното светло на ласерот изгледа посветло за
окото.
 Не ги користете ласерските очила како заштитни
очила. Ласерските очила служат за подобро
препознавање на ласерскиот зрак, но не заштитуваат од
ласерското зрачење.
 Не ги користете ласерските очила како очила за сонце
или пак во сообраќајот. Ласерските очила не даваат
целосна UV-заштита и го намалуваат препознавањето на
бои.
Работење со ласерски приемник (опрема)
При неповолни светлосни услови (осветлена околина,
директни сончеви зраци) и на големи растојанија за
подобро наоѓање на ласерскиот зрак користете го
ласерскиот приемник 23.
RL25HV: При работа со ласерски приемник, изберете го
ротациониот режим со највисока брзина на ротација.
За да работите со ласерскиот приемник, прочитајте го и
внимавајте на ова упатство за употреба.
370 | Македонски
B
180°
Работење со далечински управувач (опрема)
Со притискање на контролните копчиња, може да се
исклучи нивелирањето на мерниот уред, така што
ротацијата запира за кратко. Со примена на далечинскиот
управувач 26 овој ефект се избегнува.
Приемните леќи 1 за далечинскиот управувач се наоѓаат на
четири страни покрај ротационата глава.
За да работите со далечинскиот управувач, прочитајте го и
внимавајте на ова упатство за употреба.
Работење со статив (опрема)
Мерниот уред располага со 5/8"-прифат за статив за
хоризонтален режим на еден статив. Поставете го мерниот
уред со прифатот за статив 20 на 5/8"-навој на стативот и
зашрафете го со шрафот за фиксирање на стативот.
Кај стативот 25 со мерна скала на извлекување може
директно да го подесите отстапувањето по висина.
Работење со ѕиден држач и единица за израмнување
(опрема) (RL25HV)
– Мерниот уред може да го монтирате на ѕиден држач со
единица за израмнување 28. Зашрафете ја 5/8"-
завртката на ѕиден држач во прифатот за статив 20 на
мерниот уред.
Монтажа на ѕид: Монтажата на ѕид се препорачува напр.
при работи, кои се над висината на извлекување на
стативот, или при работење на нестабилна подлога и без
статив. Притоа, прицврстете го ѕидниот држач 28 со
монтиран мерен уред што е можно повертикално на ѕидот.
Монтажа на статив: Ѕидниот држач 28 може да го зашрафите
и со прифат за статив на задната страна од стативот. Ова
зацврстување особено се препорачува при работи, каде
ротационото ниво треба да се израмни на референтна
линија.
Со помош на единицата на израмнување, може да го
поместите мерниот уред вертикално (при монтажа на ѕид)
одн. хоризонтално (при монтажа на статив) во поле од околу
15 см.
Работење со целна табла за ласерот (опрема)
Со помош на целната табла за ласерот 29 ознаката од
ласерот може да ја пренесете на подот, одн. висината на
ласерот да ја пренесете на ѕид. Со помош на магнетниот
држач, целната табла за ласерот може да се прицврсти и на
плафонски конструкции.
Со нулта-полето и скалата може да го измерите
отстапувањето кон саканата висина и повторно да го
пренесете на друго место. На тој начин отпаѓа точното
подесување на мерниот уред на висината на која треба да се
пренесе.
Целната табла за ласерот 29 има рефлектирачки слој, кој ја
подобрува видливоста на ласерскиот зрак на големи
растојанија одн. при јаки сончеви зраци. Зајакнувањето на
осветлувањето може да се препознае само кога гледате
паралелно кон ласерскиот зрак на целната табла за ласерот.
2 609 141 178 • 2.4.14
