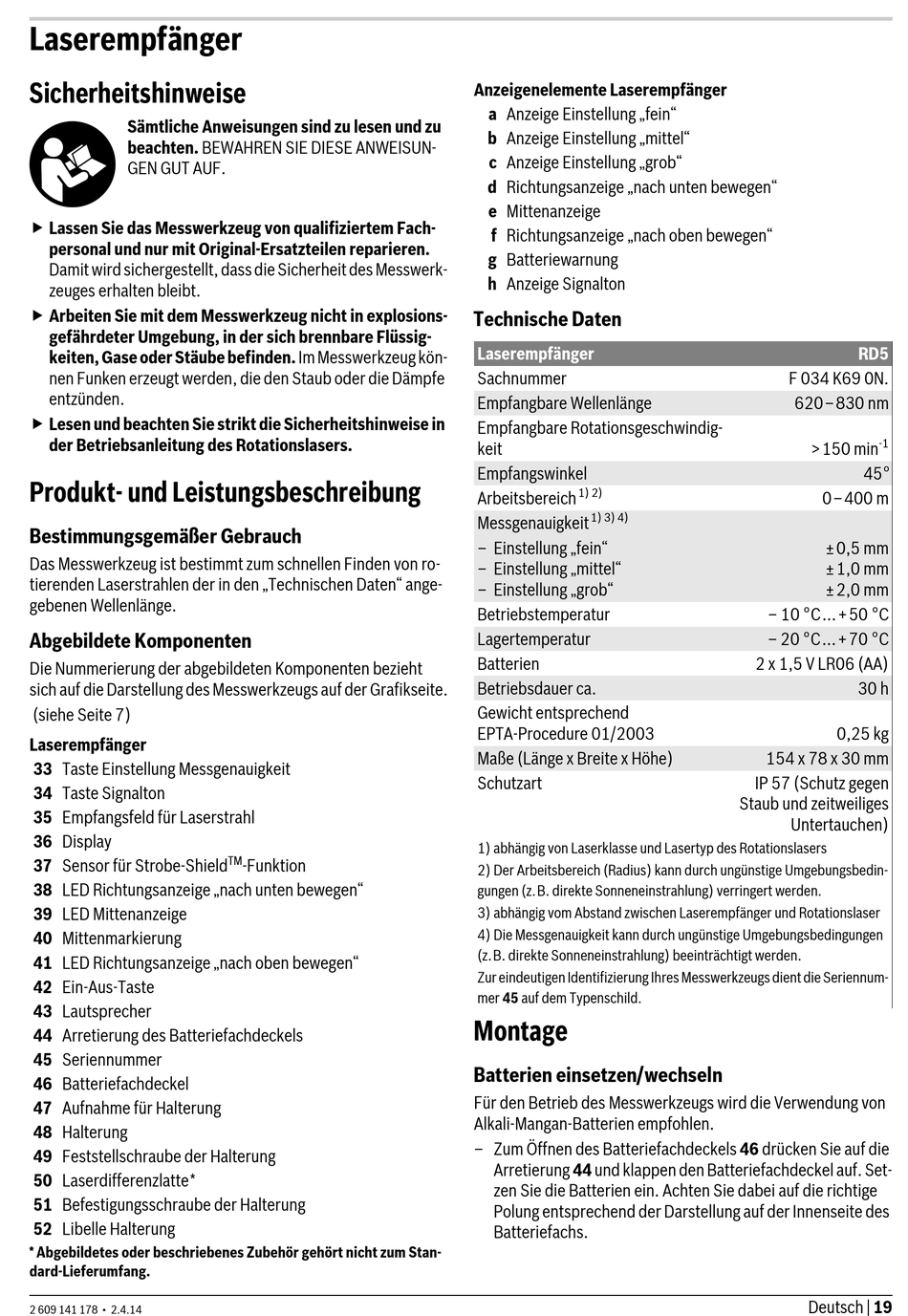

Laserempfänger
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu
beachten. BEWAHREN SIE DIESE ANWEISUN-
GEN GUT AUF.
Lassen Sie das Messwerkzeug von qualifiziertem Fach-
personal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Messwerk-
zeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosions-
gefährdeter Umgebung, in der sich brennbare Flüssig-
keiten, Gase oder Stäube befinden. Im Messwerkzeug kön-
nen Funken erzeugt werden, die den Staub oder die Dämpfe
entzünden.
Lesen und beachten Sie strikt die Sicherheitshinweise in
der Betriebsanleitung des Rotationslasers.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von ro-
tierenden Laserstrahlen der in den „Technischen Daten" ange-
gebenen Wellenlänge.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.
(siehe Seite 7)
Laserempfänger
33 Taste Einstellung Messgenauigkeit
34 Taste Signalton
35 Empfangsfeld für Laserstrahl
36 Display
37 Sensor für Strobe-Shield
38 LED Richtungsanzeige „nach unten bewegen"
39 LED Mittenanzeige
40 Mittenmarkierung
41 LED Richtungsanzeige „nach oben bewegen"
42 Ein-Aus-Taste
43 Lautsprecher
44 Arretierung des Batteriefachdeckels
45 Seriennummer
46 Batteriefachdeckel
47 Aufnahme für Halterung
48 Halterung
49 Feststellschraube der Halterung
50 Laserdifferenzlatte*
51 Befestigungsschraube der Halterung
52 Libelle Halterung
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-
dard-Lieferumfang.
2 609 141 178 • 2.4.14
TM
-Funktion
Anzeigenelemente Laserempfänger
a Anzeige Einstellung „fein"
b Anzeige Einstellung „mittel"
c Anzeige Einstellung „grob"
d Richtungsanzeige „nach unten bewegen"
e Mittenanzeige
f Richtungsanzeige „nach oben bewegen"
g Batteriewarnung
h Anzeige Signalton
Technische Daten
Laserempfänger
Sachnummer
Empfangbare Wellenlänge
Empfangbare Rotationsgeschwindig-
keit
Empfangswinkel
1) 2)
Arbeitsbereich
1) 3) 4)
Messgenauigkeit
– Einstellung „fein"
– Einstellung „mittel"
– Einstellung „grob"
Betriebstemperatur
Lagertemperatur
Batterien
Betriebsdauer ca.
Gewicht entsprechend
EPTA-Procedure 01/2003
Maße (Länge x Breite x Höhe)
Schutzart
1) abhängig von Laserklasse und Lasertyp des Rotationslasers
2) Der Arbeitsbereich (Radius) kann durch ungünstige Umgebungsbedin-
gungen (z.B. direkte Sonneneinstrahlung) verringert werden.
3) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser
4) Die Messgenauigkeit kann durch ungünstige Umgebungsbedingungen
(z.B. direkte Sonneneinstrahlung) beeinträchtigt werden.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennum-
mer 45 auf dem Typenschild.
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von
Alkali-Mangan-Batterien empfohlen.
– Zum Öffnen des Batteriefachdeckels 46 drücken Sie auf die
Arretierung 44 und klappen den Batteriefachdeckel auf. Set-
zen Sie die Batterien ein. Achten Sie dabei auf die richtige
Polung entsprechend der Darstellung auf der Innenseite des
Batteriefachs.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (Schutz gegen
Staub und zeitweiliges
Untertauchen)
Deutsch | 19
