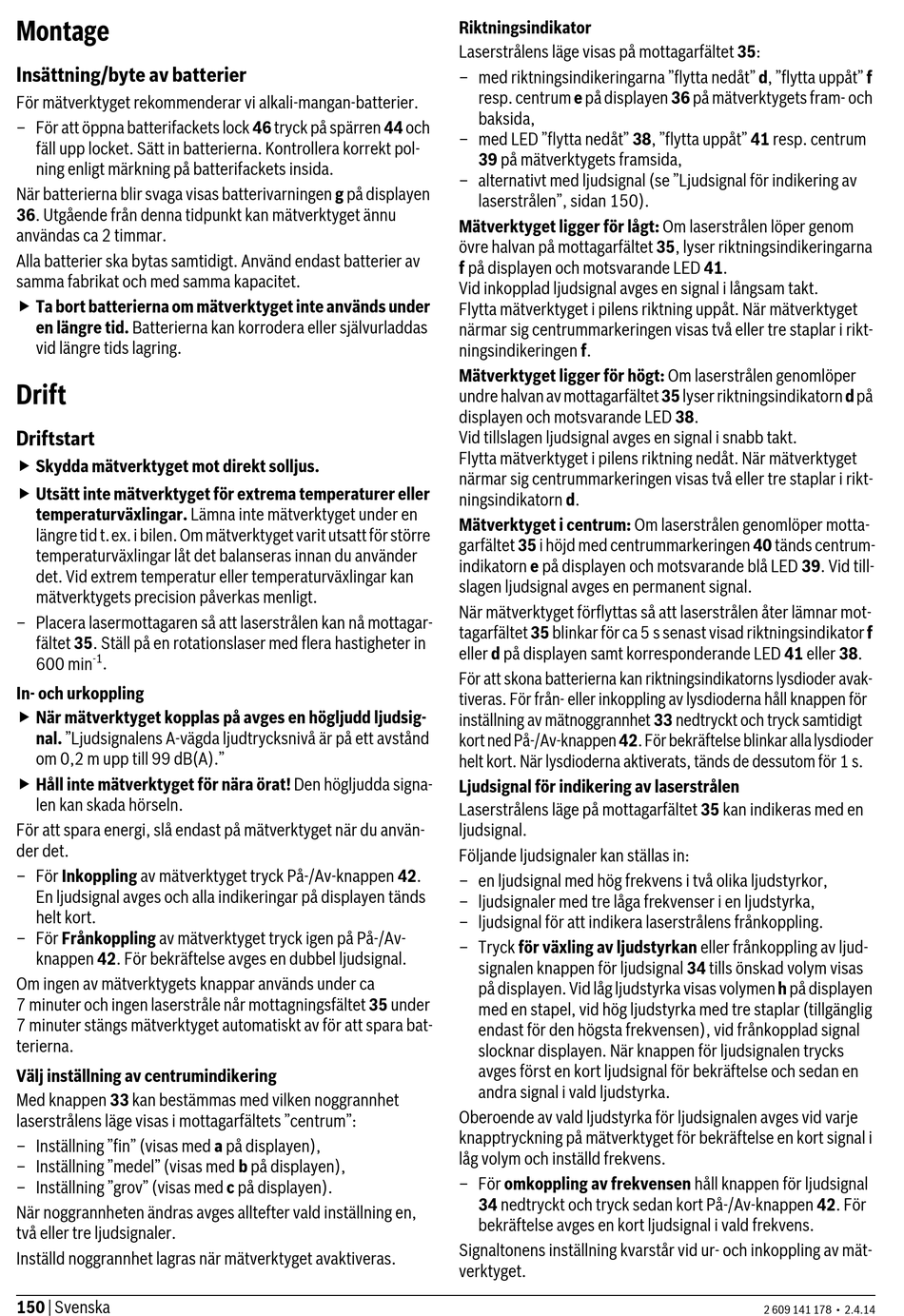

Montage
Insättning/byte av batterier
För mätverktyget rekommenderar vi alkali-mangan-batterier.
– För att öppna batterifackets lock 46 tryck på spärren 44 och
fäll upp locket. Sätt in batterierna. Kontrollera korrekt pol-
ning enligt märkning på batterifackets insida.
När batterierna blir svaga visas batterivarningen g på displayen
36. Utgående från denna tidpunkt kan mätverktyget ännu
användas ca 2 timmar.
Alla batterier ska bytas samtidigt. Använd endast batterier av
samma fabrikat och med samma kapacitet.
 Ta bort batterierna om mätverktyget inte används under
en längre tid. Batterierna kan korrodera eller självurladdas
vid längre tids lagring.
Drift
Driftstart
 Skydda mätverktyget mot direkt solljus.
 Utsätt inte mätverktyget för extrema temperaturer eller
temperaturväxlingar. Lämna inte mätverktyget under en
längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större
temperaturväxlingar låt det balanseras innan du använder
det. Vid extrem temperatur eller temperaturväxlingar kan
mätverktygets precision påverkas menligt.
– Placera lasermottagaren så att laserstrålen kan nå mottagar-
fältet 35. Ställ på en rotationslaser med flera hastigheter in
-1
600 min .
In- och urkoppling
 När mätverktyget kopplas på avges en högljudd ljudsig-
nal. "Ljudsignalens A-vägda ljudtrycksnivå är på ett avstånd
om 0,2 m upp till 99 dB(A)."
 Håll inte mätverktyget för nära örat! Den högljudda signa-
len kan skada hörseln.
För att spara energi, slå endast på mätverktyget när du använ-
der det.
– För Inkoppling av mätverktyget tryck På-/Av-knappen 42.
En ljudsignal avges och alla indikeringar på displayen tänds
helt kort.
– För Frånkoppling av mätverktyget tryck igen på På-/Av-
knappen 42. För bekräftelse avges en dubbel ljudsignal.
Om ingen av mätverktygets knappar används under ca
7 minuter och ingen laserstråle når mottagningsfältet 35 under
7 minuter stängs mätverktyget automatiskt av för att spara bat-
terierna.
Välj inställning av centrumindikering
Med knappen 33 kan bestämmas med vilken noggrannhet
laserstrålens läge visas i mottagarfältets "centrum":
– Inställning "fin" (visas med a på displayen),
– Inställning "medel" (visas med b på displayen),
– Inställning "grov" (visas med c på displayen).
När noggrannheten ändras avges alltefter vald inställning en,
två eller tre ljudsignaler.
Inställd noggrannhet lagras när mätverktyget avaktiveras.
150 | Svenska
Riktningsindikator
Laserstrålens läge visas på mottagarfältet 35:
– med riktningsindikeringarna "flytta nedåt" d, "flytta uppåt" f
resp. centrum e på displayen 36 på mätverktygets fram- och
baksida,
– med LED "flytta nedåt" 38, "flytta uppåt" 41 resp. centrum
39 på mätverktygets framsida,
– alternativt med ljudsignal (se "Ljudsignal för indikering av
laserstrålen", sidan 150).
Mätverktyget ligger för lågt: Om laserstrålen löper genom
övre halvan på mottagarfältet 35, lyser riktningsindikeringarna
f på displayen och motsvarande LED 41.
Vid inkopplad ljudsignal avges en signal i långsam takt.
Flytta mätverktyget i pilens riktning uppåt. När mätverktyget
närmar sig centrummarkeringen visas två eller tre staplar i rikt-
ningsindikeringen f.
Mätverktyget ligger för högt: Om laserstrålen genomlöper
undre halvan av mottagarfältet 35 lyser riktningsindikatorn d på
displayen och motsvarande LED 38.
Vid tillslagen ljudsignal avges en signal i snabb takt.
Flytta mätverktyget i pilens riktning nedåt. När mätverktyget
närmar sig centrummarkeringen visas två eller tre staplar i rikt-
ningsindikatorn d.
Mätverktyget i centrum: Om laserstrålen genomlöper motta-
garfältet 35 i höjd med centrummarkeringen 40 tänds centrum-
indikatorn e på displayen och motsvarande blå LED 39. Vid till-
slagen ljudsignal avges en permanent signal.
När mätverktyget förflyttas så att laserstrålen åter lämnar mot-
tagarfältet 35 blinkar för ca 5 s senast visad riktningsindikator f
eller d på displayen samt korresponderande LED 41 eller 38.
För att skona batterierna kan riktningsindikatorns lysdioder avak-
tiveras. För från- eller inkoppling av lysdioderna håll knappen för
inställning av mätnoggrannhet 33 nedtryckt och tryck samtidigt
kort ned På-/Av-knappen 42. För bekräftelse blinkar alla lysdioder
helt kort. När lysdioderna aktiverats, tänds de dessutom för 1 s.
Ljudsignal för indikering av laserstrålen
Laserstrålens läge på mottagarfältet 35 kan indikeras med en
ljudsignal.
Följande ljudsignaler kan ställas in:
– en ljudsignal med hög frekvens i två olika ljudstyrkor,
– ljudsignaler med tre låga frekvenser i en ljudstyrka,
– ljudsignal för att indikera laserstrålens frånkoppling.
– Tryck för växling av ljudstyrkan eller frånkoppling av ljud-
signalen knappen för ljudsignal 34 tills önskad volym visas
på displayen. Vid låg ljudstyrka visas volymen h på displayen
med en stapel, vid hög ljudstyrka med tre staplar (tillgänglig
endast för den högsta frekvensen), vid frånkopplad signal
slocknar displayen. När knappen för ljudsignalen trycks
avges först en kort ljudsignal för bekräftelse och sedan en
andra signal i vald ljudstyrka.
Oberoende av vald ljudstyrka för ljudsignalen avges vid varje
knapptryckning på mätverktyget för bekräftelse en kort signal i
låg volym och inställd frekvens.
– För omkoppling av frekvensen håll knappen för ljudsignal
34 nedtryckt och tryck sedan kort På-/Av-knappen 42. För
bekräftelse avges en kort ljudsignal i vald frekvens.
Signaltonens inställning kvarstår vid ur- och inkoppling av mät-
verktyget.
