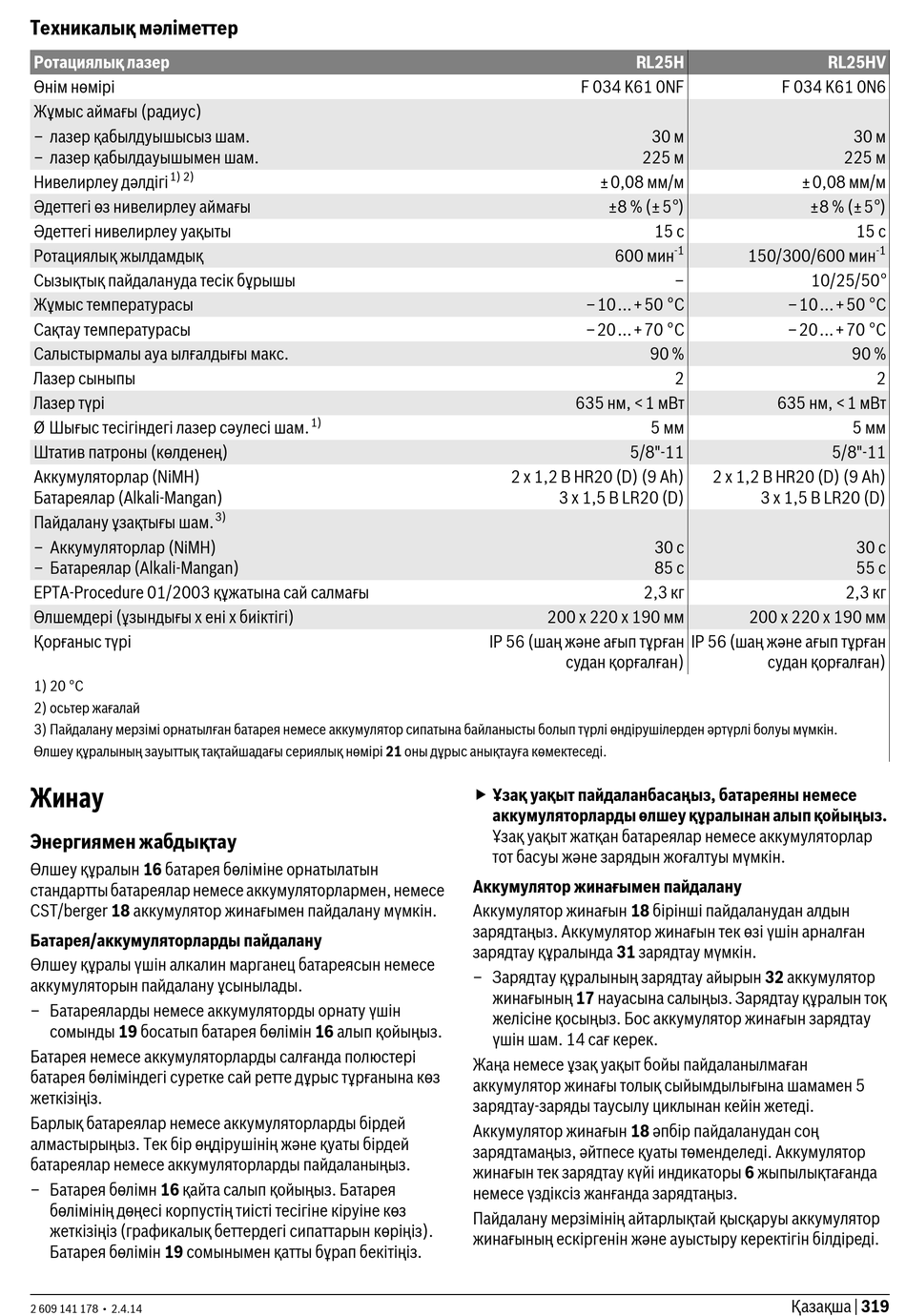

Техникалық Мәліметтер - Bosch RL25H Originalbetriebsanleitung

Техникалық мәліметтер
Ротациялық лазер
Өнім нөмірі
Жұмыс аймағы (радиус)
– лазер қабылдуышысыз шам.
– лазер қабылдауышымен шам.
1) 2)
Нивелирлеу дәлдігі
Әдеттегі өз нивелирлеу аймағы
Әдеттегі нивелирлеу уақыты
Ротациялық жылдамдық
Сызықтық пайдалануда тесік бұрышы
Жұмыс температурасы
Сақтау температурасы
Салыстырмалы ауа ылғалдығы макс.
Лазер сыныпы
Лазер түрі
Ø Шығыс тесігіндегі лазер сәулесі шам.
Штатив патроны (көлденең)
Аккумуляторлар (NiMH)
Батареялар (Alkali-Mangan)
Пайдалану ұзақтығы шам.
– Аккумуляторлар (NiMH)
– Батареялар (Alkali-Mangan)
EPTA-Procedure 01/2003 құжатына сай салмағы
Өлшемдері (ұзындығы x ені x биіктігі)
Қорғаныс түрі
1) 20 °C
2) осьтер жағалай
3) Пайдалану мерзімі орнатылған батарея немесе аккумулятор сипатына байланысты болып түрлі өндірушілерден әртүрлі болуы мүмкін.
Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі 21 оны дұрыс анықтауға көмектеседі.
Жинау
Энергиямен жабдықтау
Өлшеу құралын 16 батарея бөліміне орнатылатын
стандартты батареялар немесе аккумуляторлармен, немесе
CST/berger 18 аккумулятор жинағымен пайдалану мүмкін.
Батарея/аккумуляторларды пайдалану
Өлшеу құралы үшін алкалин марганец батареясын немесе
аккумуляторын пайдалану ұсынылады.
– Батареяларды немесе аккумуляторды орнату үшін
сомынды 19 босатып батарея бөлімін 16 алып қойыңыз.
Батарея немесе аккумуляторларды салғанда полюстері
батарея бөліміндегі суретке сай ретте дұрыс тұрғанына көз
жеткізіңіз.
Барлық батареялар немесе аккумуляторларды бірдей
алмастырыңыз. Тек бір өңдірушінің және қуаты бірдей
батареялар немесе аккумуляторларды пайдаланыңыз.
– Батарея бөлімн 16 қайта салып қойыңыз. Батарея
бөлімінің дөңесі корпустің тиісті тесігіне кіруіне көз
жеткізіңіз (графикалық беттердегі сипаттарын көріңіз).
Батарея бөлімін 19 сомынымен қатты бұрап бекітіңіз.
2 609 141 178 • 2.4.14
1)
3)
RL25H
F 034 K61 0NF
225 м
±0,08 мм/м
±8 % (±5°)
600 мин
–10...+50 °C
–20...+70 °C
635 нм, <1 мВт
5/8"-11
2 x 1,2 В HR20 (D) (9 Аh)
3 x 1,5 В LR20 (D)
2,3 кг
200 x 220 x 190 мм
IP 56 (шаң және ағып тұрған
судан қорғалған)
 Ұзақ уақыт пайдаланбасаңыз, батареяны немесе
аккумуляторларды өлшеу құралынан алып қойыңыз.
Ұзақ уақыт жатқан батареялар немесе аккумуляторлар
тот басуы және зарядын жоғалтуы мүмкін.
Аккумулятор жинағымен пайдалану
Аккумулятор жинағын 18 бірінші пайдаланудан алдын
зарядтаңыз. Аккумулятор жинағын тек өзі үшін арналған
зарядтау құралында 31 зарядтау мүмкін.
– Зарядтау құралының зарядтау айырын 32 аккумулятор
жинағының 17 науасына салыңыз. Зарядтау құралын тоқ
желісіне қосыңыз. Бос аккумулятор жинағын зарядтау
үшін шам. 14 сағ керек.
Жаңа немесе ұзақ уақыт бойы пайдаланылмаған
аккумулятор жинағы толық сыйымдылығына шамамен 5
зарядтау-заряды таусылу циклынан кейін жетеді.
Аккумулятор жинағын 18 әпбір пайдаланудан соң
зарядтамаңыз, әйтпесе қуаты төменделеді. Аккумулятор
жинағын тек зарядтау күйі индикаторы 6 жыпылықтағанда
немесе үздіксіз жанғанда зарядтаңыз.
Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятор
жинағының ескіргенін және ауыстыру керектігін білдіреді.
F 034 K61 0N6
30 м
±0,08 мм/м
±8 % (±5°)
15 с
-1
150/300/600 мин
– 10/25/50°
–10...+50 °C
–20...+70 °C
90 %
2
635 нм, <1 мВт
5 мм
2 x 1,2 В HR20 (D) (9 Аh)
3 x 1,5 В LR20 (D)
30 с
85 с
200 x 220 x 190 мм
IP 56 (шаң және ағып тұрған
судан қорғалған)
Қазақша | 319
RL25HV
30 м
225 м
15 с
-1
90 %
2
5 мм
5/8"-11
30 с
55 с
2,3 кг
