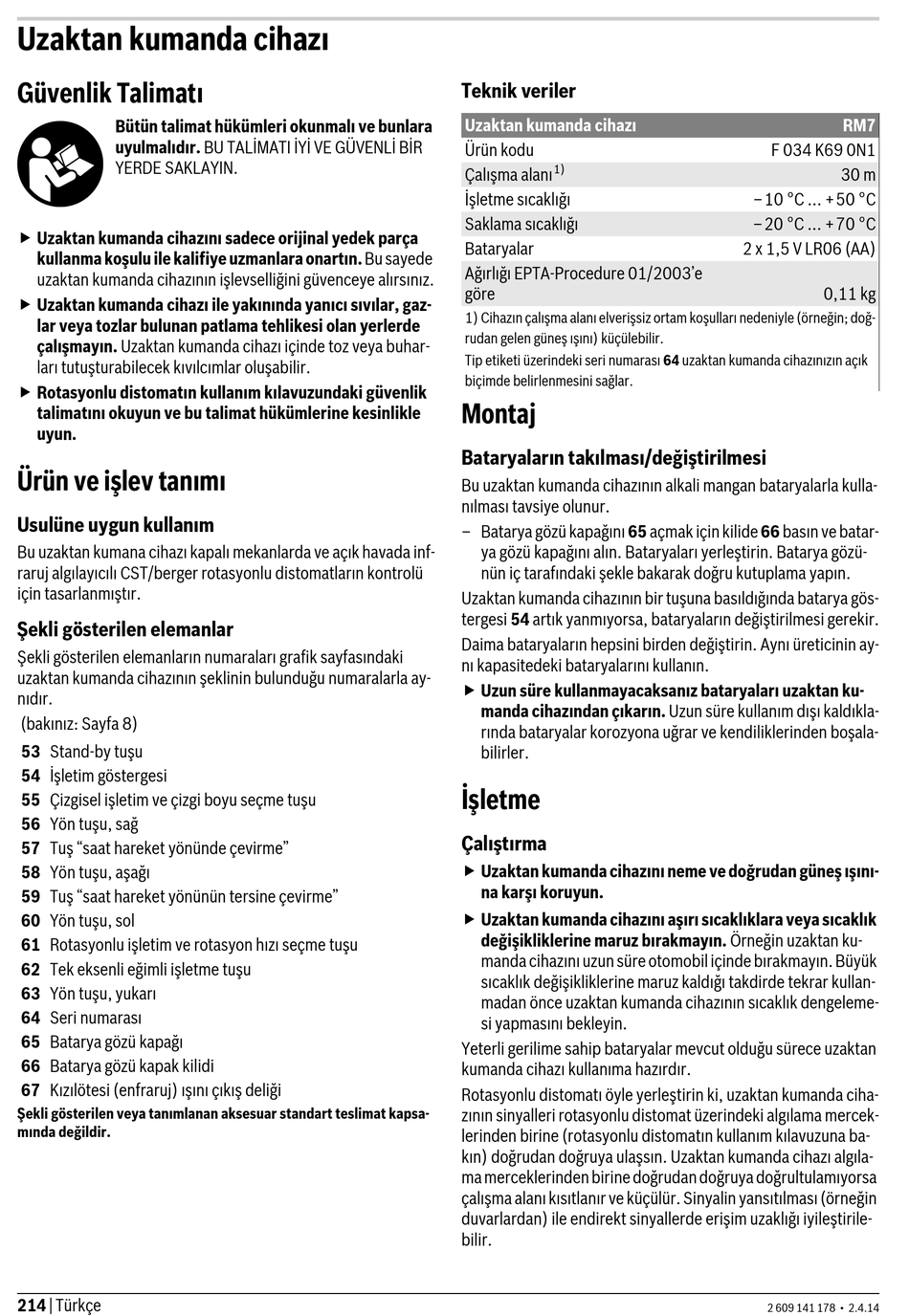

Bosch RL25H Originalbetriebsanleitung Seite 214

Uzaktan kumanda cihazı
Güvenlik Talimatı
Bütün talimat hükümleri okunmalı ve bunlara
uyulmalıdır. BU TALİMATI İYİ VE GÜVENLİ BİR
YERDE SAKLAYIN.
 Uzaktan kumanda cihazını sadece orijinal yedek parça
kullanma koşulu ile kalifiye uzmanlara onartın. Bu sayede
uzaktan kumanda cihazının işlevselliğini güvenceye alırsınız.
 Uzaktan kumanda cihazı ile yakınında yanıcı sıvılar, gaz-
lar veya tozlar bulunan patlama tehlikesi olan yerlerde
çalışmayın. Uzaktan kumanda cihazı içinde toz veya buhar-
ları tutuşturabilecek kıvılcımlar oluşabilir.
 Rotasyonlu distomatın kullanım kılavuzundaki güvenlik
talimatını okuyun ve bu talimat hükümlerine kesinlikle
uyun.
Ürün ve işlev tanımı
Usulüne uygun kullanım
Bu uzaktan kumana cihazı kapalı mekanlarda ve açık havada inf-
raruj algılayıcılı CST/berger rotasyonlu distomatların kontrolü
için tasarlanmıştır.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki
uzaktan kumanda cihazının şeklinin bulunduğu numaralarla ay-
nıdır.
(bakınız: Sayfa 8)
53 Stand-by tuşu
54 İşletim göstergesi
55 Çizgisel işletim ve çizgi boyu seçme tuşu
56 Yön tuşu, sağ
57 Tuş "saat hareket yönünde çevirme"
58 Yön tuşu, aşağı
59 Tuş "saat hareket yönünün tersine çevirme"
60 Yön tuşu, sol
61 Rotasyonlu işletim ve rotasyon hızı seçme tuşu
62 Tek eksenli eğimli işletme tuşu
63 Yön tuşu, yukarı
64 Seri numarası
65 Batarya gözü kapağı
66 Batarya gözü kapak kilidi
67 Kızılötesi (enfraruj) ışını çıkış deliği
Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsa-
mında değildir.
214 | Türkçe
Teknik veriler
Uzaktan kumanda cihazı
Ürün kodu
1)
Çalışma alanı
İşletme sıcaklığı
Saklama sıcaklığı
Bataryalar
Ağırlığı EPTA-Procedure 01/2003'e
göre
1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğ-
rudan gelen güneş ışını) küçülebilir.
Tip etiketi üzerindeki seri numarası 64 uzaktan kumanda cihazınızın açık
biçimde belirlenmesini sağlar.
Montaj
Bataryaların takılması/değiştirilmesi
Bu uzaktan kumanda cihazının alkali mangan bataryalarla kulla-
nılması tavsiye olunur.
– Batarya gözü kapağını 65 açmak için kilide 66 basın ve batar-
ya gözü kapağını alın. Bataryaları yerleştirin. Batarya gözü-
nün iç tarafındaki şekle bakarak doğru kutuplama yapın.
Uzaktan kumanda cihazının bir tuşuna basıldığında batarya gös-
tergesi 54 artık yanmıyorsa, bataryaların değiştirilmesi gerekir.
Daima bataryaların hepsini birden değiştirin. Aynı üreticinin ay-
nı kapasitedeki bataryalarını kullanın.
 Uzun süre kullanmayacaksanız bataryaları uzaktan ku-
manda cihazından çıkarın. Uzun süre kullanım dışı kaldıkla-
rında bataryalar korozyona uğrar ve kendiliklerinden boşala-
bilirler.
İşletme
Çalıştırma
 Uzaktan kumanda cihazını neme ve doğrudan güneş ışını-
na karşı koruyun.
 Uzaktan kumanda cihazını aşırı sıcaklıklara veya sıcaklık
değişikliklerine maruz bırakmayın. Örneğin uzaktan ku-
manda cihazını uzun süre otomobil içinde bırakmayın. Büyük
sıcaklık değişikliklerine maruz kaldığı takdirde tekrar kullan-
madan önce uzaktan kumanda cihazının sıcaklık dengeleme-
si yapmasını bekleyin.
Yeterli gerilime sahip bataryalar mevcut olduğu sürece uzaktan
kumanda cihazı kullanıma hazırdır.
Rotasyonlu distomatı öyle yerleştirin ki, uzaktan kumanda ciha-
zının sinyalleri rotasyonlu distomat üzerindeki algılama mercek-
lerinden birine (rotasyonlu distomatın kullanım kılavuzuna ba-
kın) doğrudan doğruya ulaşsın. Uzaktan kumanda cihazı algıla-
ma merceklerinden birine doğrudan doğruya doğrultulamıyorsa
çalışma alanı kısıtlanır ve küçülür. Sinyalin yansıtılması (örneğin
duvarlardan) ile endirekt sinyallerde erişim uzaklığı iyileştirile-
bilir.
RM7
F 034 K69 0N1
30 m
–10 °C ... +50 °C
–20 °C ... +70 °C
2 x 1,5 V LR06 (AA)
0,11 kg
2 609 141 178 • 2.4.14
