– Aby obrócić płaszczyznę rotacyjną dookoła osi X, należy
wcisnąć przycisk kierunku góra 10 lub dół 9. Kierunek obro-
tu zgodny jest z kierunkiem ukazanym przy pomocy strzałek
znajdujących się na przyciskach 10 i 9.
Zabezpieczenie przed wstrząsami
Urządzenie pomiarowe zaopatrzone jest w zabezpieczenie
przed wstrząsami, które powoduje, że w przypadku zmian poło-
żenia, wstrząsów lub drgań urządzenia pomiarowego, nie-
możliwe jest wypoziomowanie przy zmienionej wysokości, co
ma na celu zapobiegnięcie błędom pomiaru wysokości.
Po włączeniu urządzenia pomiarowego funkcja ostrzegania o
wstrząsach jest zawsze aktywna, a wskaźnik ostrzegania o
wstrząsach 7 świeci się zielonym światłem. Mniej więcej po ok.
30 s po włączeniu urządzenia lub po włączeniu funkcji ostrzega-
nia o wstrząsach, funkcja ta uaktywnia się.
Jeżeli w przypadku zmiany położenia urządzenia pomiarowego
przekroczony zostanie zakres dokładności niwelacyjnej lub jeśli
zarejestrowany zostanie silny wstrząs, funkcja ostrzegania o
wstrząsach uaktywnia się. Funkcja obrotu jest zatrzymywana,
laser miga, a wskaźnik ostrzegania o wstrząsach 7 miga na czer-
wono. Aktualny tryb pracy jest zapamiętywany.
– Podczas uruchomionej funkcji zabezpieczenia przed wstrzą-
sami należy wcisnąć przycisk 8. Funkcja zabezpieczenia
przed wstrząsami jest uruchamiana na nowo, a urządzenie
pomiarowe rozpoczyna poziomowanie. Natychmiast po wy-
poziomowaniu urządzenia pomiarowego (wskaźnik niwelacji
3 pali się ciągłym zielonym światłem), urządzenie rozpoczy-
na pracę w uprzednio zapamiętanym trybie. Następnie nale-
ży skontrolować wzgl. skorygować wysokość wiązki lasera.
Jeżeli po zadziałaniu zabezpieczenia przed wstrząsami, funkcja
ta nie zostanie zastartowana na nowo poprzez wciśnięcie przy-
cisku 8, laser wyłączy się po 2 minutach, a urządzenie pomiaro-
we po 2 godzinach w sposób automatyczny.
– Aby wyłączyć funkcję zabezpieczenia przed wstrząsami na-
leży jednorazowo wcisnąć przycisk 8, lub – po zadziałaniu
zabezpieczenia (wskaźnik 7 miga na czerwono) – dwukrot-
nie. Przy wyłączonej funkcji zabezpieczenia przed wstrząsa-
mi, wskaźnik 7 gaśnie.
– Aby włączyć funkcję ostrzegania o wstrząsach, należy nacis-
nąć przycisk 8. Wskaźnik ostrzegania o wstrząsach 7 świeci
się ciągłym zielonym światłem, a po upływie 30 sekund na-
stępuje funkcja ostrzegania o wstrząsach uaktywnia się.
Kontrola dokładności pomiaru urządzenia
Wpływy na dokładność niwelacji
Największy wpływ wywiera temperatura otoczenia. W szczegól-
ności różnice temperatur, biegnące od ziemi ku górze mogą od-
chylić wiązkę lasera.
Istotne są już odchylenia, występujące przy pomiarze odcinków
mierniczych dłuższych niż 20 m. Przy 100 m wartość odchyle-
nia może przekraczać dwukrotnie, a nawet czterokrotnie war-
tość osiągniętą przy 20 m.
Ponieważ warstwowy rozkład temperatury jest największy w
pobliżu podłoża, urządzenie pomiarowe powinno być – w przy-
padku odcinka mierniczego większego niż 20 m – zamontowa-
ne zawsze na statywie. Oprócz tego należy starać się ustawić
urządzenie pomiarowe w miarę możliwości pośrodku płaszczy-
zny roboczej.
224 | Polski
Kontrola dokładności niwelacyjnej
Oprócz czynników zewnętrznych także i czynniki specyficzne
dla danego urządzenia (np. upadki lub silne uderzenia) mogą
być przyczyną zakłóceń w pomiarach. Dlatego za każdym razem
przed przystąpieniem do pracy należy skontrolować dokład-
ność urządzenia pomiarowego.
Do przeprowadzenia kontroli konieczny jest swobodny odcinek
pomiarowy, wynoszący 20 m, znajdujący się na stałym podłożu
i pomiędzy dwoma ścianami A i B. Należy przeprowadzić pomiar
zakładkowy obu osi X i Y (w obu przypadkach pozytywny i nega-
tywny) (w sumie 4 kompletne procesy pomiarowe).

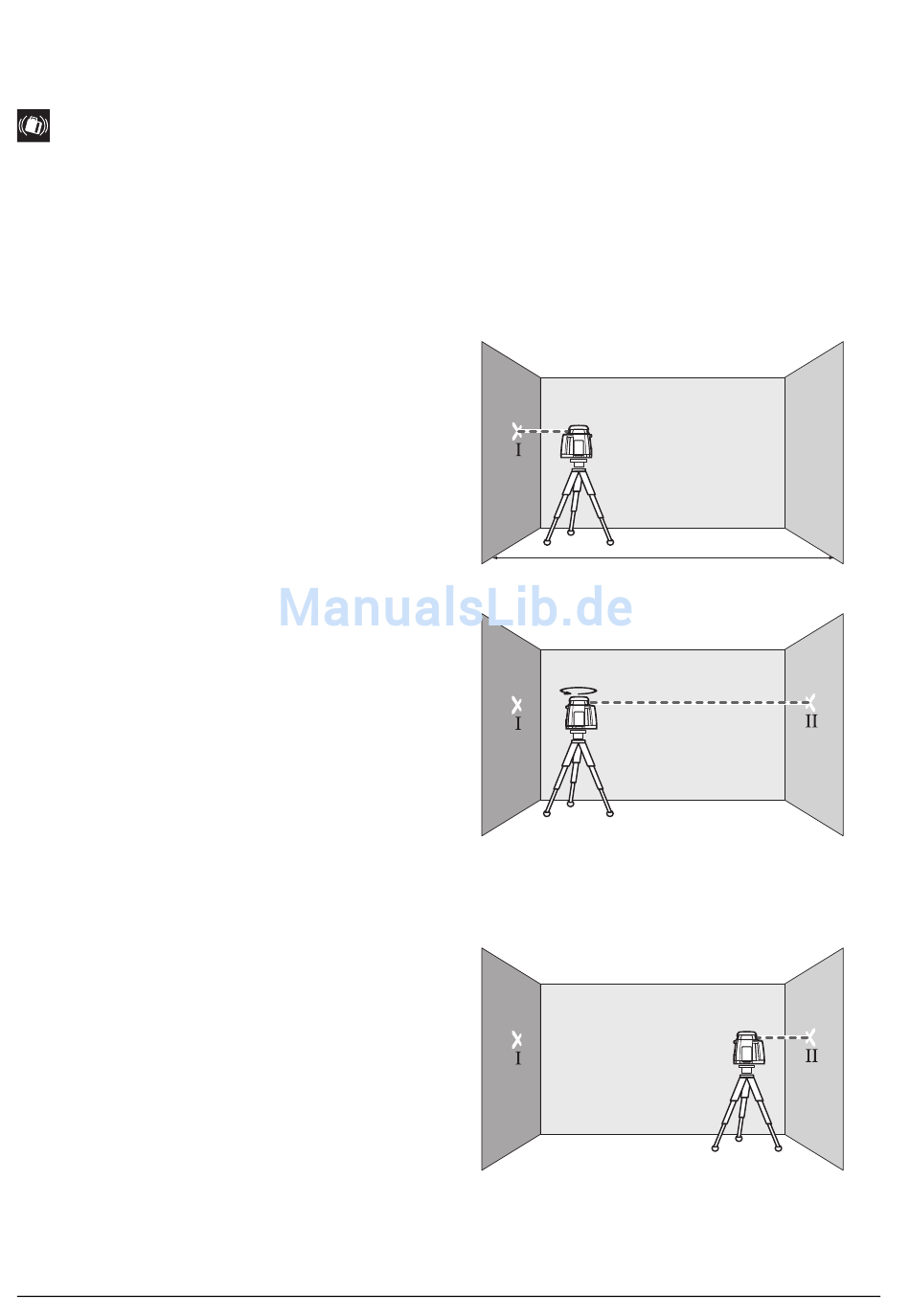

– Urządzenie pomiarowe należy zamontować w pozycji pozio-
mej w pobliżu ściany A na statywie 25 (osprzęt) lub ustawić
je na stabilnym, równym podłożu. Włączyć urządzenie po-
miarowe.
A
– Po zakończeniu procesu niwelacji zaznaczyć środek wiązki
lasera na ścianie A (punkt I).
A
180°
– Obrócić urządzenie pomiarowe o 180°, odczekać jego samo-
niwelację i zaznaczyć środek wiązki lasera na przeciwległej
ścianie B (punkt II).
– Przestawić urządzenie pomiarowe (nie obracając go) w po-
bliże ściany B, włączyć i rozpocząć niwelację.
A
– Narzędzie pomiarowe należy ustawić na takiej wysokości (za
pomocą statywu lub ewentualnie stosując podkładki), aby
środek wiązki laserowej padał dokładnie na uprzednio za-
znaczony punkt II na ścianie B.
20 m
2 609 141 178 • 2.4.14
B
B
B
