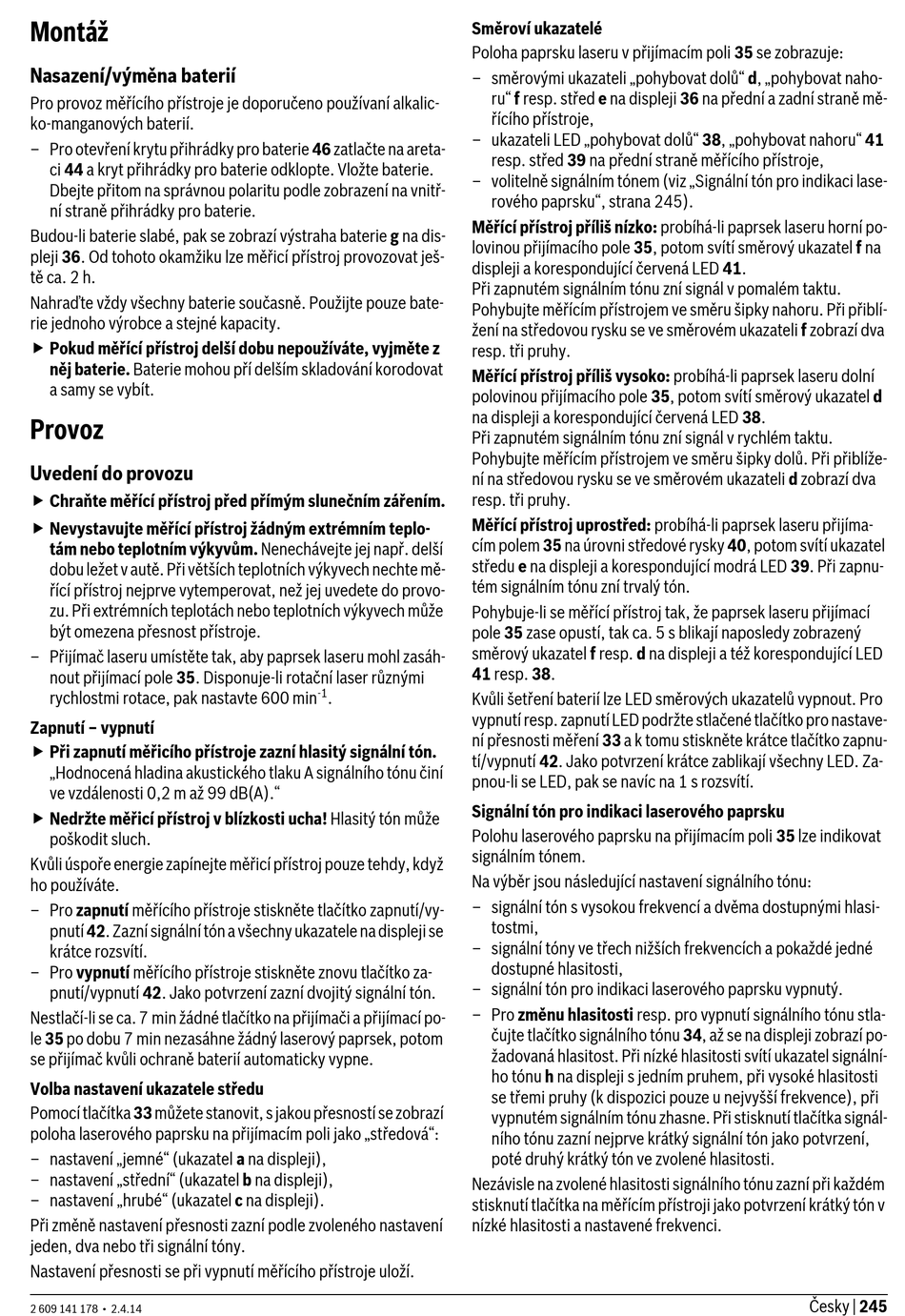

Bosch RL25H Originalbetriebsanleitung Seite 245

Montáž
Nasazení/výměna baterií
Pro provoz měřícího přístroje je doporučeno používaní alkalic-
ko-manganových baterií.
– Pro otevření krytu přihrádky pro baterie 46 zatlačte na areta-
ci 44 a kryt přihrádky pro baterie odklopte. Vložte baterie.
Dbejte přitom na správnou polaritu podle zobrazení na vnitř-
ní straně přihrádky pro baterie.
Budou-li baterie slabé, pak se zobrazí výstraha baterie g na dis-
pleji 36. Od tohoto okamžiku lze měřicí přístroj provozovat ješ-
tě ca. 2 h.
Nahraďte vždy všechny baterie současně. Použijte pouze bate-
rie jednoho výrobce a stejné kapacity.
 Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z
něj baterie. Baterie mohou pří delším skladování korodovat
a samy se vybít.
Provoz
Uvedení do provozu
 Chraňte měřící přístroj před přímým slunečním zářením.
 Nevystavujte měřící přístroj žádným extrémním teplo-
tám nebo teplotním výkyvům. Nenechávejte jej např. delší
dobu ležet v autě. Při větších teplotních výkyvech nechte mě-
řící přístroj nejprve vytemperovat, než jej uvedete do provo-
zu. Při extrémních teplotách nebo teplotních výkyvech může
být omezena přesnost přístroje.
– Přijímač laseru umístěte tak, aby paprsek laseru mohl zasáh-
nout přijímací pole 35. Disponuje-li rotační laser různými
rychlostmi rotace, pak nastavte 600 min
Zapnutí – vypnutí
 Při zapnutí měřicího přístroje zazní hlasitý signální tón.
„Hodnocená hladina akustického tlaku A signálního tónu činí
ve vzdálenosti 0,2 m až 99 dB(A)."
 Nedržte měřicí přístroj v blízkosti ucha! Hlasitý tón může
poškodit sluch.
Kvůli úspoře energie zapínejte měřicí přístroj pouze tehdy, když
ho používáte.
– Pro zapnutí měřícího přístroje stiskněte tlačítko zapnutí/vy-
pnutí 42. Zazní signální tón a všechny ukazatele na displeji se
krátce rozsvítí.
– Pro vypnutí měřícího přístroje stiskněte znovu tlačítko za-
pnutí/vypnutí 42. Jako potvrzení zazní dvojitý signální tón.
Nestlačí-li se ca. 7 min žádné tlačítko na přijímači a přijímací po-
le 35 po dobu 7 min nezasáhne žádný laserový paprsek, potom
se přijímač kvůli ochraně baterií automaticky vypne.
Volba nastavení ukazatele středu
Pomocí tlačítka 33 můžete stanovit, s jakou přesností se zobrazí
poloha laserového paprsku na přijímacím poli jako „středová":
– nastavení „jemné" (ukazatel a na displeji),
– nastavení „střední" (ukazatel b na displeji),
– nastavení „hrubé" (ukazatel c na displeji).
Při změně nastavení přesnosti zazní podle zvoleného nastavení
jeden, dva nebo tři signální tóny.
Nastavení přesnosti se při vypnutí měřícího přístroje uloží.
2 609 141 178 • 2.4.14
Směroví ukazatelé
Poloha paprsku laseru v přijímacím poli 35 se zobrazuje:
– směrovými ukazateli „pohybovat dolů" d, „pohybovat naho-
– ukazateli LED „pohybovat dolů" 38, „pohybovat nahoru" 41
– volitelně signálním tónem (viz „Signální tón pro indikaci lase-
Měřící přístroj příliš nízko: probíhá-li paprsek laseru horní po-
lovinou přijímacího pole 35, potom svítí směrový ukazatel f na
displeji a korespondující červená LED 41.
Při zapnutém signálním tónu zní signál v pomalém taktu.
Pohybujte měřícím přístrojem ve směru šipky nahoru. Při přiblí-
žení na středovou rysku se ve směrovém ukazateli f zobrazí dva
resp. tři pruhy.
Měřící přístroj příliš vysoko: probíhá-li paprsek laseru dolní
polovinou přijímacího pole 35, potom svítí směrový ukazatel d
na displeji a korespondující červená LED 38.
Při zapnutém signálním tónu zní signál v rychlém taktu.
Pohybujte měřícím přístrojem ve směru šipky dolů. Při přiblíže-
ní na středovou rysku se ve směrovém ukazateli d zobrazí dva
resp. tři pruhy.
Měřící přístroj uprostřed: probíhá-li paprsek laseru přijíma-
cím polem 35 na úrovni středové rysky 40, potom svítí ukazatel
středu e na displeji a korespondující modrá LED 39. Při zapnu-
tém signálním tónu zní trvalý tón.
Pohybuje-li se měřící přístroj tak, že paprsek laseru přijímací
pole 35 zase opustí, tak ca. 5 s blikají naposledy zobrazený
směrový ukazatel f resp. d na displeji a též korespondující LED
41 resp. 38.
-1
.
Kvůli šetření baterií lze LED směrových ukazatelů vypnout. Pro
vypnutí resp. zapnutí LED podržte stlačené tlačítko pro nastave-
ní přesnosti měření 33 a k tomu stiskněte krátce tlačítko zapnu-
tí/vypnutí 42. Jako potvrzení krátce zablikají všechny LED. Za-
pnou-li se LED, pak se navíc na 1 s rozsvítí.
Signální tón pro indikaci laserového paprsku
Polohu laserového paprsku na přijímacím poli 35 lze indikovat
signálním tónem.
Na výběr jsou následující nastavení signálního tónu:
– signální tón s vysokou frekvencí a dvěma dostupnými hlasi-
– signální tóny ve třech nižších frekvencích a pokaždé jedné
– signální tón pro indikaci laserového paprsku vypnutý.
– Pro změnu hlasitosti resp. pro vypnutí signálního tónu stla-
Nezávisle na zvolené hlasitosti signálního tónu zazní při každém
stisknutí tlačítka na měřícím přístroji jako potvrzení krátký tón v
nízké hlasitosti a nastavené frekvenci.
ru" f resp. střed e na displeji 36 na přední a zadní straně mě-
řícího přístroje,
resp. střed 39 na přední straně měřícího přístroje,
rového paprsku", strana 245).
tostmi,
dostupné hlasitosti,
čujte tlačítko signálního tónu 34, až se na displeji zobrazí po-
žadovaná hlasitost. Při nízké hlasitosti svítí ukazatel signální-
ho tónu h na displeji s jedním pruhem, při vysoké hlasitosti
se třemi pruhy (k dispozici pouze u nejvyšší frekvence), při
vypnutém signálním tónu zhasne. Při stisknutí tlačítka signál-
ního tónu zazní nejprve krátký signální tón jako potvrzení,
poté druhý krátký tón ve zvolené hlasitosti.
