6.1.4 Externe Erdschlussüberwachung (mit Differenzstromwandler 3UL22)
Verhalten
Hier können Sie das Verhalten von SIMOCODE pro bei externem Erdschluss festlegen.
Weitere Informationen hierzu finden Sie im Abschnitt "Tabellen für Verhalten von
SIMOCODE pro" im Kapitel Wichtige Hinweise (Seite 17).

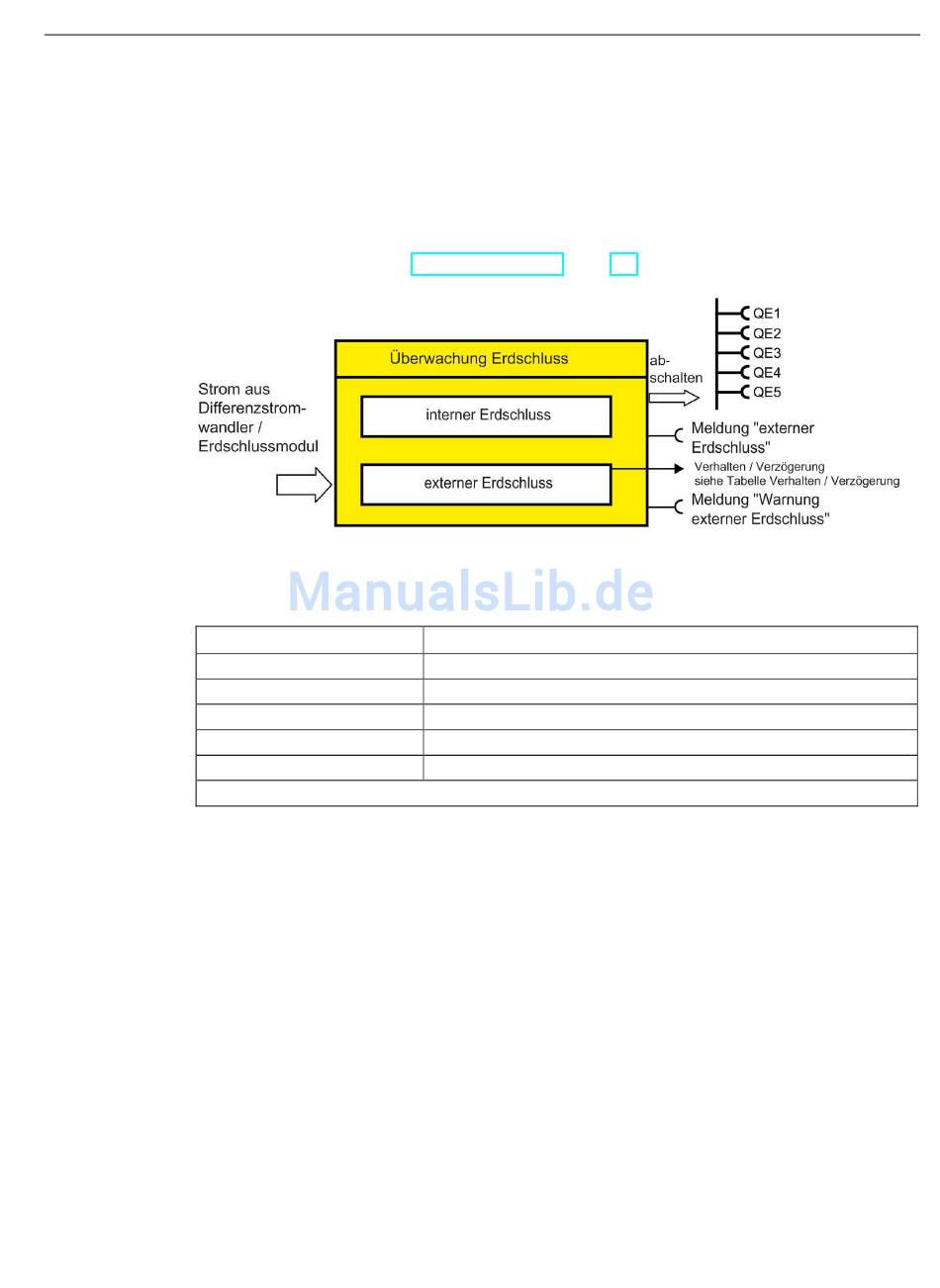

Bild 6-2
Tabelle 6- 2 Verhalten "Externe Erdschlussüberwachung"
Verhalten
Deaktiviert
Melden
Warnen
Abschalten
Verzögerung
1) Zusätzliche Verzögerung zur Verzögerung des Differenzstromwandlers
Ist das Verhalten auf "Melden" eingestellt, wird bei Erdschluss die Meldung "Externer
Erdschluss" generiert.
Ist das Verhalten auf "Warnen" eingestellt, wird bei Erdschluss die Meldung "Warnung
externer Erdschluss" generiert.
6.1.5 Externe Erdschlussüberwachung (mit Differenzstromwandler 3UL23)
Einstellungen
Bei der Überwachung des Erdschlussstroms können Sie zwei unterschiedliche
Ansprechschwellen (Auslöseschwelle, Warnschwelle) parametrieren.
Überschreitet der Erdschlussstrom die jeweilige Ansprechschwelle, spricht die Überwachung
des Erdschlussstroms an.
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Funktionsbaustein "Überwachung Erdschluss"
externer Erdschluss
-
X (d)
X
X
0 ... 25,5 s (Voreinstellung: 0,5 s)
Überwachungsfunktionen
6.1 Überwachung Erdschluss
1)
245
