Überwachungsfunktionen
6.2 Überwachung Erdschluss
6.2.5 Externe Erdschlussüberwachung (mit Differenzstromwandler 3UL23)
Einstellungen
Bei der Überwachung des Erdschlussstroms können Sie zwei unterschiedliche
Ansprechschwellen (Auslöseschwelle, Warnschwelle) parametrieren.
Überschreitet der Erdschlussstrom die jeweilige Ansprechschwelle, spricht die Überwachung
des Erdschlussstroms an.
Siehe hierzu auch "Tabellen für Verhalten von SIMOCODE pro" im Kapitel Wichtige
Hinweise (Seite 17).

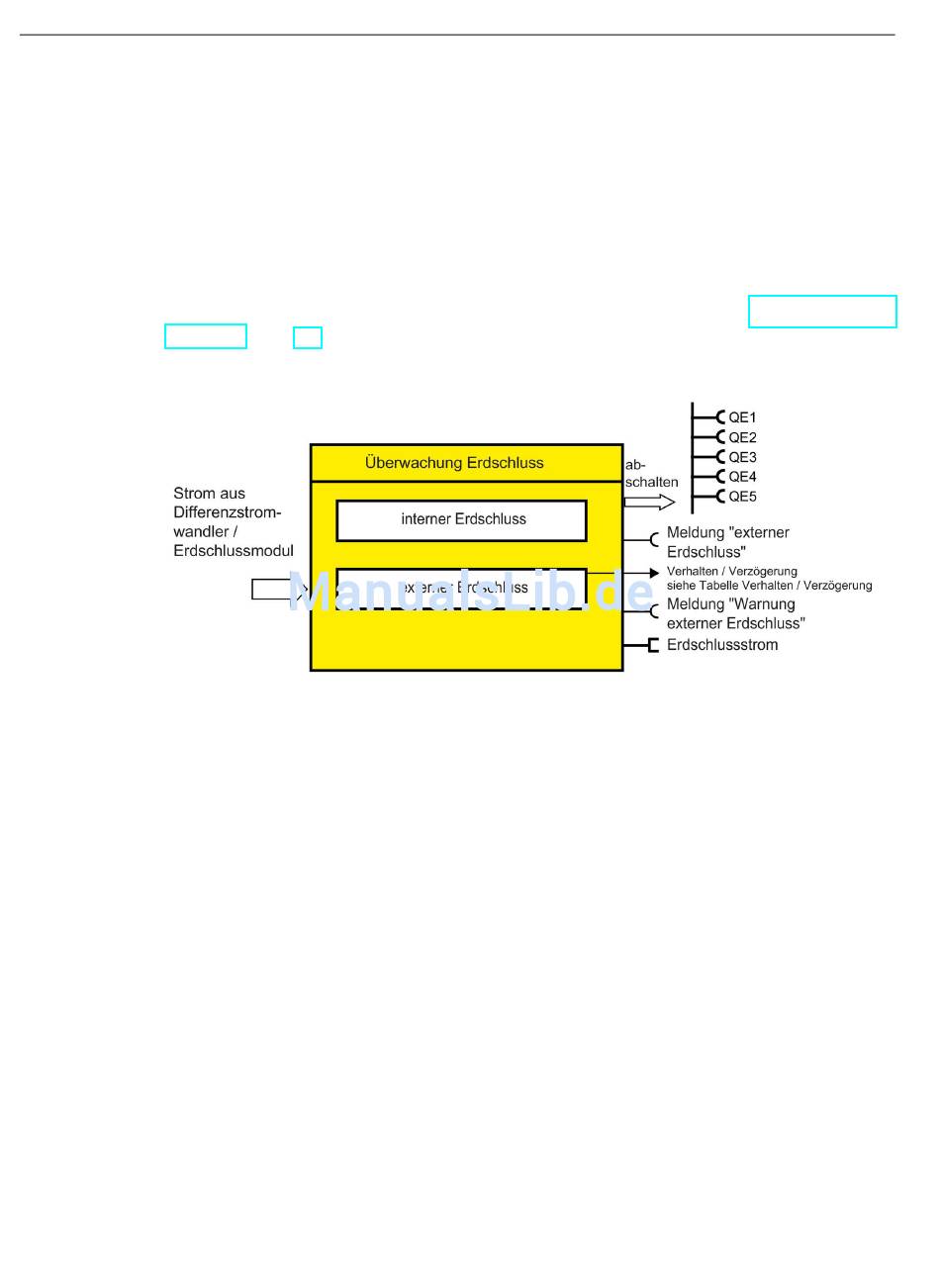

Bild 6-3
Auslöseschwelle, Warnschwelle
Bei der Überwachung des Erdschlussstroms können Sie zwei unterschiedliche
Ansprechschwellen (Auslöseschwelle, Warnschwelle) parametrieren.
Überschreitet der Erdschlussstrom die jeweilige Ansprechschwelle, spricht die Überwachung
des Erdschlussstroms an.
Auslöseschwelle:
Warnschwelle:
242
Funktionsbaustein "Überwachung Erdschluss"
30 mA ... 40 A in 10 mA-Schritten (Voreinstellung: 1000 mA)
20 mA ... 40 A in 10 mA-Schritten (Voreinstellung: 500 mA)
