Anschlussbelegung Digitalmodul DM-F Local

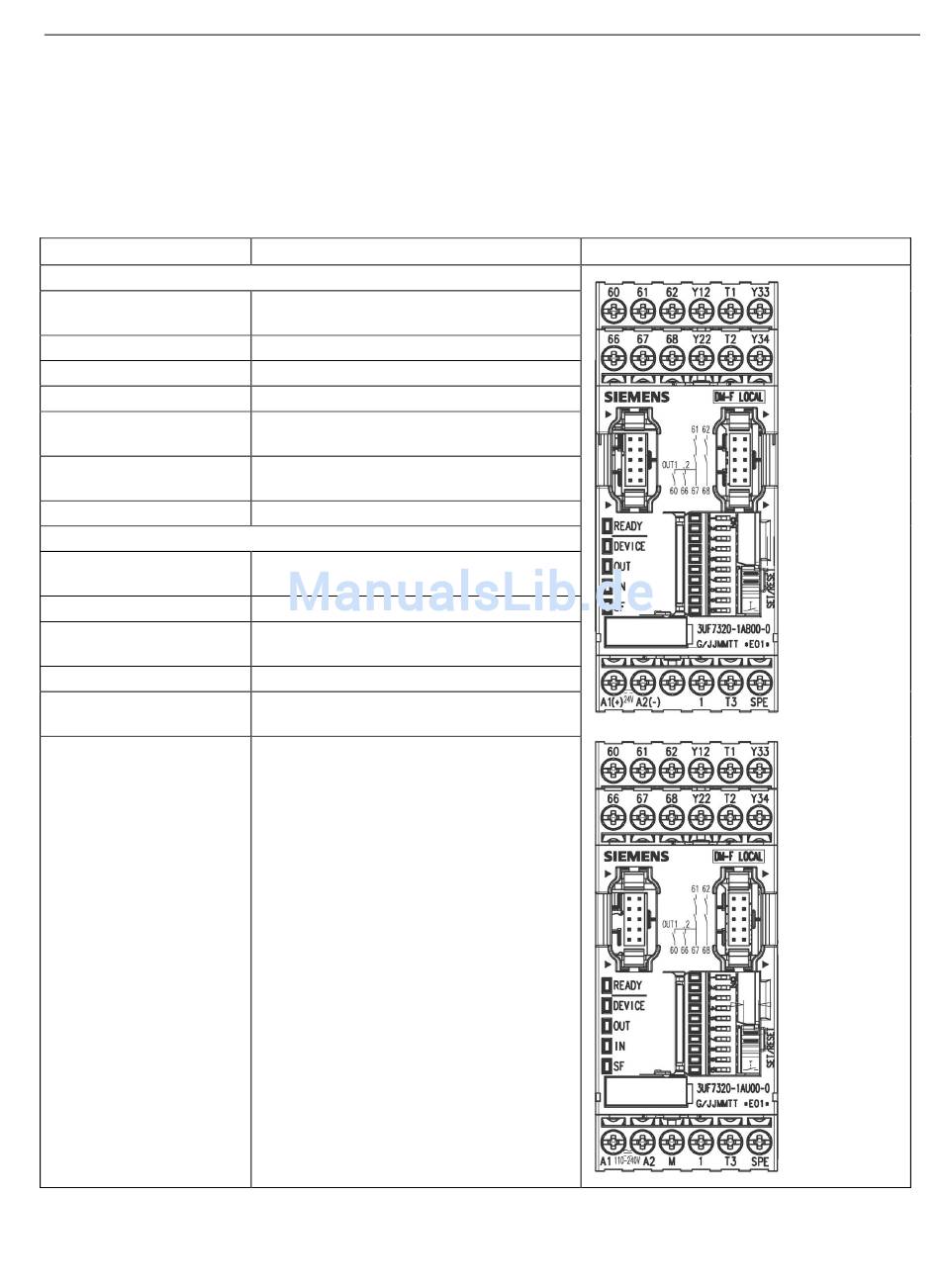

Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 13- 12 Anschlussbelegung der abnehmbaren Klemmen, Digitalmodule DM-F Local, DC 24 V DC-Version und
110 - 240 V UC-Version
Anschluss
Klemmen oben
60, 66
61, 67
62, 68
Y12, Y22
T1, T2
Y33
Y34
Klemmen unten
A1(+)
A2(-)
M
1
T3
SPE
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Belegung
Digitalmodul, Relaisausgänge 1 (60) und 2
(66)
Relais-Freigabekreis 1, Schließer
Relais-Freigabekreis 2, Schließer
Sensoreingang Kanal 1, Kanal 2
Versorgung für Sensoreingänge (DC 24 V,
gepulst)
Starttaster (Start nach Auf- und Abwärtsflan-
ke)
Rückführkreis
Versorgungsspannungsanschluss
AC / DC 110 - 240 V oder DC +24 V
N oder -24 V
Masse (Bezugspotenzial Sensoreingänge,
nur 3UF7320-1AU00-0)
Kaskadiereingang
Versorgung der Sensoreingänge (DC 24 V,
statisch)
Anlagenschirm
Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung
479
